| MOQ: | Négociable |
| Prix: | negotiable |
| Standard Packaging: | tambour Fer-en bois ou tambour en bois entier |
| Delivery Period: | 8-15 jours |
| Payment Method: | L/C, T/T |
| Supply Capacity: | 100km par mois |

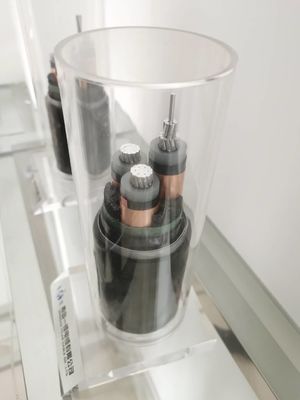

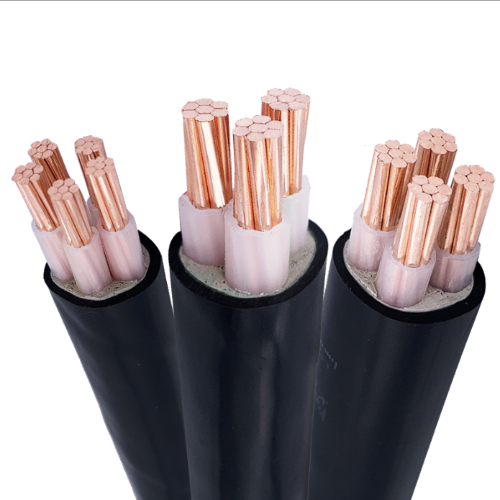

Cable électrique XLPE sur mesure
Cable électrique XLPE
Le câble XLPE fait référence à un câble blindé à noyau en aluminium isolé en polyéthylène.Le fil en filet fournit une surface de conducteur lisse et empêche la formation d'une cavité sur la surface du conducteur lorsque le câble est pliéLe conducteur blindé est isolé par un composé XLPE extrudé. La couche isolante est encore blindée par une couche de matériau semi-conducteur non métallique.et une couche de blindage métallique non magnétique sous forme de ruban adhésif de cuivre ou d'aluminium y est appliquéeSi c'est un câble à plusieurs noyaux, placez le fil de base avec un remplissage approprié dans l'espace vide et enveloppez-le de ruban adhésif en PVC ou de PVC extrudé.les câbles à un seul noyau et les câbles à plusieurs noyaux sont équipés d'un blindage en fil d'aluminium/en ruban/en ruban non magnétique sur la gaine intérieure. Extruder une couche de PVC/PE comme jacket extérieur, généralement avec la couleur arrière pour empêcher l'humidité de pénétrer.
Caractéristiques physiques et électriques
| Nombre de cœurs x | Isolement | Enveloppe | Ø extérieur | le poids | Résultats de l'essai | Résistance au courant à 20 °C | |
| en seconde. | épaisseur | épaisseur | Environ | Environ | |||
| Nominale | |||||||
| Phases | Neutre | valeur | |||||
| mm2 | mm | mm | mm | mm | en kg / km | Une | Une |
| 3 fois 4 plus 1 fois 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Caractéristiques spatiales de l'isolant XLPE
La caractéristique spatiale des isolants XLPE est que les longues chaînes moléculaires de polyéthylène sont reliées entre elles par un processus similaire à la vulcanisation du caoutchouc,formant ainsi une structure de réseau tridimensionnelle avec une forte liaisonLe polyéthylène pur est un matériau thermoplastique qui ramollit et devient plastique lorsqu'il est chauffé et durcit lorsqu'il est refroidi.il solidifiera en permanence après chauffage. Grâce au processus de liaison croisée, la couche d'isolation en polyéthylène du câble a une stabilité thermique et le point de fusion est également grandement amélioré.Les câbles isolés XLPE présentent une résistance thermique plus élevée et donc une meilleure résistance à la déformation thermiqueEn raison de l'excellente performance thermique, la capacité de charge du câble XLPE est supérieure à celle des câbles traditionnels.
Le champ d'application
Les câbles XLPE sont adaptés aux applications de haute tension et ultra-haute tension de 132 kV Putuo.dont la perte diélectrique joue un rôle majeurComparé à d'autres câbles haute tension, ce câble est léger, il peut donc être facilement étiré.il peut être installé en fonctionnement incliné ou vertical sans hésitationLe matériau isolant XLPE a une résistance à l'humidité extrêmement élevée, de sorte qu'aucune précaution particulière n'est requise lors de la connexion et de la terminaison.Le temps requis pour le raccordement des câbles XLPE est inférieur à celui de tout autre câble classique de qualité similaireCes câbles peuvent être utilisés en toute sécurité dans n'importe quelle configuration de vibration, comme les ponts.Ils ne présentent aucun risque d'incendie.Ces câbles sont moins sujettes à des défaillances dues au vieillissement et ont une durée de vie plus longue.
|
|
