Résistance aux corrosions chimiques extérieures résistance aux câbles blindés flexibles

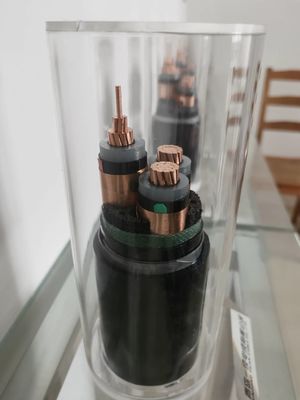

Introduction du câble électrique blindé isolé XLPE
Les câbles XLPE sont utilisés pour la transmission et la distribution d'électricité dans les systèmes de transmission et de distribution d'électricité de 35 kV et inférieurs.Il est largement utilisé dans le remplacement complet des câbles d'alimentation isolés en papier imprégnés d'huile et le remplacement partiel des câbles d'alimentation isolés en PVC, y compris dans les domaines de l'énergie, de la construction, de l'exploitation minière, de la métallurgie, de la pétrochimie et des communications.
| Nombre de cœurs x | Isolement | Enveloppe | Ø extérieur | le poids | Résultats de l'essai | Résistance au courant à 20 °C | |
| en seconde. | épaisseur | épaisseur | Environ | Environ | |||
| Nominale | |||||||
| Phases | Neutre | valeur | |||||
| mm2 | mm | mm | mm | mm | en kg / km | Une | Une |
| 3 fois 4 plus 1 fois 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Standard du câble d'alimentation blindé isolé XLPE
Les produits peuvent être fabriqués selon les spécifications de notre usine, équivalentes à la norme IEC60502.L'usine peut également concevoir et fabriquer des câbles électriques spéciaux selon d'autres normes requises par les clients..
Structure du câble d'alimentation blindé isolé XLPE
Conducteur: le cuivre et l'aluminium oraux peuvent former un conducteur à plusieurs brins.
Isolement: le conducteur est isolé par une couche de mélange PE/PVE/XLPE/ caoutchouc extrudé.
Remplissage: le câble assemblé est rempli d'une couche de matériau composite en PVC pour combler l'espace entre les fils de base et rendre le câble rond.
Armor: Il est constitué d'un fil d'acier galvanisé à une seule couche de taille appropriée.
Enveloppe: protège la couche extérieure du matériau composite en PVC blindé.
Voltage nominal du câble d'alimentation blindé isolé XLPE
0Les émissions de gaz à effet de serre sont les émissions de gaz à effet de serre les plus élevées enregistrées dans l'Union.
Température de fonctionnement du câble d'alimentation blindé isolé XLPE
Fonctionnement normal continu 90 fois, 130 fois en surcharge d'urgence, 250 fois en court-circuit
Surface nominale de la section transversale du câble d'alimentation blindé isolé xlpe
1.5 millimètres carrés, 2,5 millimètres carrés, 4 millimètres carrés, 6 millimètres carrés, 10 millimètres carrés, 16 millimètres carrés, 25 millimètres carrés, 35 millimètres carrés50 millimètres carrés, 70 mm2
95 mm carrés, 120 mm carrés, 150 mm carrés, 185 mm carrés, 240 mm carrés, 300 mm carrés 400 mm carrés, 500 mm carrés,630 millimètres carrés, 800 mm2
Gamme de production de câbles électriques
câble à un seul noyau: de 1,5 mm2 à 800 mm2,
câbles multicœurs: de 1,5 à 400 mm2
Nos produits sont vendus dans le monde entier. Vous pouvez être assuré de l'ensemble du processus de nos produits.
