Tension moyenne blindée souterraine de cable électrique 1~35KV
Câble isolé de XLPE :
le cable électrique 1-35Kv est un genre de XLPE a isolé le câble, approprié à la tension moyenne à la haute tension ; il se compose du fil en aluminium échoué par contrat ou du câblage cuivre échoué en tant que conducteur nu, avec l'isolation de XLPE et le métal couverture protégeant la couche, la gaine de PVC ou de PE gaine pour empêcher la corrosion.
Caractéristiques physiques et électriques
| No.cores X | Isolation | Gaine | Ø externe | poids | Estimations actuelles en air 30℃ | Les estimations actuelles ont enterré 20℃ | |
| croix-sec. | épaisseur | épaisseur | approximativement. | approximativement. | |||
| Nominal | |||||||
| Phase | Neutre | valeur | |||||
| millimètre de ² | millimètre | millimètre | millimètre | millimètre | kilogramme/kilomètre | ||
| 3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
| 3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
| 3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
| 3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
| 3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 | 164 |

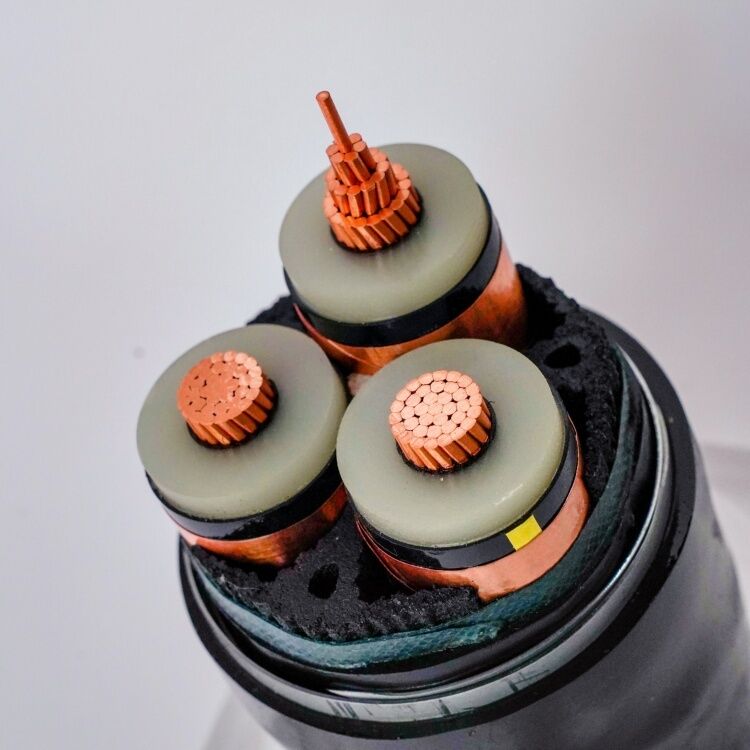

Structure de cable électrique de 1KV 33KV XLPE
Conducteur : Conducteur rond d'en cuivre de rond ou en aluminium compact échoué recuit commun selon IEC60228 le niveau 2
Armature de conducteur : matière semi-conductrice expulsée
Isolation : La température évaluée de XLPE (polyéthylène réticulé) est 90°C
Armature d'isolation : matière semi-conductrice expulsée
Grillage : Couches concentriques de bande ou de câblage cuivre de cuivre
La couleur du logo de fil de noyau : la bande rouge, jaune, et bleue devrait être collée entre la couche de armature isolante et le métal protégeant la couche (les logos ci-dessus peuvent être changés comme nécessaire) ;
Assemblée : Empilez les trois fils protégés de noyau ensemble s'il y a lieu, remplissez de matériaux non-hygroscopiques compatibles avec les isolants, et la couverture avec une couche de gaine de PVC
Enveloppe intérieure : Couche d'extrusion de PVC ST2 ou de PE, basse fumée et halogène librement
Armature : cable électrique de trois-noyau avec de doubles fils de bande en acier galvanisée ou fil d'acier galvanisé, doubles fils de cable électrique simple avec le papier d'aluminium ou fil en aluminium
Gaine externe : Type ST2 de PVC, en conformité avec le CEI 60502 ou le PE, LSZH
Le cable électrique de XLPE (polyéthylène réticulé) a d'excellentes propriétés électriques et physiques et est le meilleur câble pour des lignes de transmission et de distribution. Les avantages de ces câbles sont structure simple et poids léger ; en plus de l'excellente résistance électrique, thermique, mécanique et chimique, ils ont également la commodité de l'application. Elle peut également être placée le long de l'itinéraire sans être limitée par la différence de niveau.
Utilisé dans le transport d'énergie et les systèmes de distribution de 35kV et ci-dessous. Il peut complètement remplacer les cables électriques papier-isolés imprégnés d'huile, et peut également partiellement remplacer les cables électriques chlorure-isolés polyvinyliques. Il est très utilisé dans les domaines de puissance, de construction, d'exploitation, de métallurgie, pétrochimiques, et de communications.
