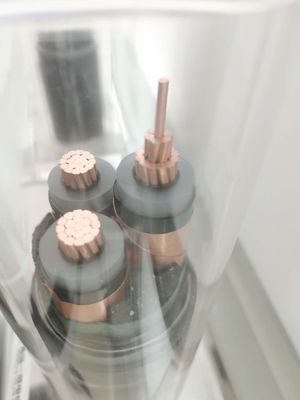

La gaine de cuivre XLPE de PVC a isolé la norme du CEI 60502-1 de câble
XLPE a isolé le câble est employé en tant qu'entrée de service électrique du réseau de distribution d'énergie jusqu'au panneau de mètre (especiallt où on l'exige pour empêcher le vol de courant lossed ou électrique) « noir », et comme câble d'alimentation du panneau de mètres jusqu'au panneau de la distribution générale panel.just comme il specificed dans le code électrique national.
Caractéristiques physiques et électriques
No.cores X | Isolation | Gaine | Ø externe | poids | Estimations actuelles en air 30℃ | Les estimations actuelles ont enterré 20℃ | |
croix-sec. | épaisseur | épaisseur | approximativement. | approximativement. | |||
Nominal | |||||||
Phase | Neutre | valeur | |||||
millimètre de ² | millimètre | millimètre | millimètre | millimètre | kilogramme/kilomètre | ||
3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
Quel est polyethylene/XLPE réticulé ?
Le polyéthylène réticulé, également connu sous le nom de XLPE, est une forme d'isolation produite par le chauffage et la haute pression. Une manière de produire l'isolation de XLPE est d'irradier le composé. Une autre méthode est d'employer le peroxyde pour réticuler chimiquement le composé. L'attribut le plus important de XLPE est ses propriétés électriques. Les câbles avec l'isolation de XLPE peuvent porter de grands courants et tensions élevées. Une application commune de XLPE est des applications moyennes et à haute tension. Les propriétés physiques et électriques de XLPE lui font un choix idéal pour l'usage dans les milieux industriels.
Types communs des fils ou de câbles de XLPE
Fil de bâtiment (XHHW)
Ligne de voiture (GXL)
cable électrique
Câble de commande
Fil enterré Direct
