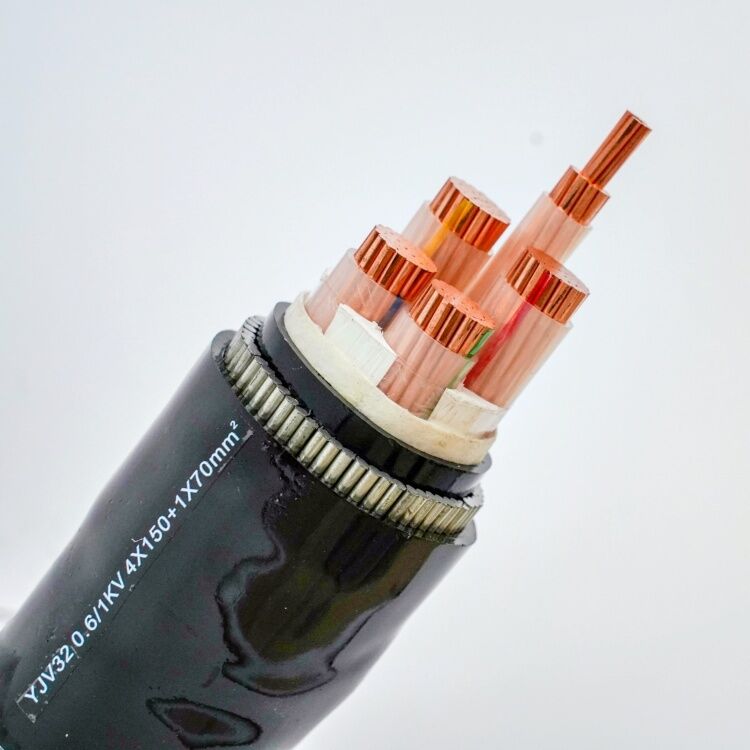

0.6/1KV quatre noyau CU/XLPE/PVC 0.6/1kV IEC60502-1 pour l'application souterraine
Application :
Cables électriques : utilisé dans les centrales, industriel et le mécanisme, et les câbles urbains de réseaux d'alimentation d'énergie à l'intérieur, de galeries pour câbles, extérieurs et enterré.
Mis :
1) Conducteur : Type - toron de 2 cuivre ou en aluminium
2) Isolation : XLPE
3) Armure : fil d'acier ou ceinture en acier
4) Gaine : PVC ou PE
Norme :
Conducteurs des câbles isolés du CEI 60228
Classe d'isolation du CEI 60502-1 1 kilovolt (Um = 1.2kV) à 30kV (Um = 36kV) avec les cables électriques d'isolation et l'accessoire-partie expulsés 1 : Tension évaluée de 1 kilovolt (Um = 1.2kV) de câble 3 kilovolts (Um = 3.6kV).
Caractéristiques physiques et électriques
No.cores X | Isolation | Gaine | Ø externe | poids | Estimations actuelles en air 30℃ | Les estimations actuelles ont enterré 20℃ | |
croix-sec. | épaisseur | épaisseur | approximativement. | approximativement. | |||
Nominal | |||||||
Phase | Neutre | valeur | |||||
millimètre de ² | millimètre | millimètre | millimètre | millimètre | kilogramme/kilomètre | ||
3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
