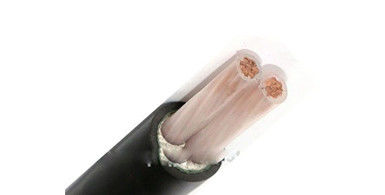

Cable souterrain XLPE résistant au feu / câble isolant XLPE minéral
Construction
Conducteur : conducteur de cuivre à filets compacts, CL.2 selon la CEI 60228
Isolation : XLPE ((polyéthylène relié) à 90 oC
Enveloppe : PVC ou FR-PVC de type ST2 à IEC 60502, noir
Applications
Pour la pose à l'intérieur et à l'extérieur. Capable de supporter une certaine traction pendant l'installation, mais pas les forces mécaniques externes. La pose de câbles à noyau unique dans les conduits magnétiques n'est pas autorisée.
Caractéristiques physiques et électriques
| Nombre de cœurs x | Isolement | Enveloppe | Ø extérieur | le poids | Résultats de l'essai | Résistance au courant à 20 °C | |
| en seconde. | épaisseur | épaisseur | Environ | Environ | |||
| Nominale | |||||||
| Phases | Neutre | valeur | |||||
| mm2 | mm | mm | mm | mm | en kg / km | Une | Une |
| 3 fois 4 plus 1 fois 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Les normes
Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon.
Chine: GB/T 12706, (GB/T 18380-3 uniquement pour le ZR-YJV)
Autres normes telles que BS, DIN et ICEA sur demande
Données techniques
Tension nominale:00,6/1 kV
Température maximale du conducteur: inférieure à la normale (90Je vous en prie.C), urgence (130Je vous en prie.C) ou un court-circuit ne dépassant pas 5 s (250°C).
Température ambiante minimaleJe vous en prie.C, après installation et uniquement lorsque le câble est en position fixe
Radius de flexion minimum: 20 fois la surdose de câble pour un seul noyau
15 x câble O.D pour le multi-noyau
Certificats
CE, RoHS, , KEMA et d' autres sur demande
Produits commerciaux:
Conditions de paiement: 30% T/T avant production, 70% T/T avant livraison
Emballage: tambour en fer de bois
Nos produits sont vendus dans le monde entier. Vous pouvez être assuré de l'ensemble du processus de nos produits.
