| MOQ: | Négociable |
| Prix: | negotiable |
| Standard Packaging: | tambour Fer-en bois ou tambour en bois entier |
| Delivery Period: | 8-15 jours |
| Payment Method: | L/C, T/T |
| Supply Capacity: | 100km par mois |

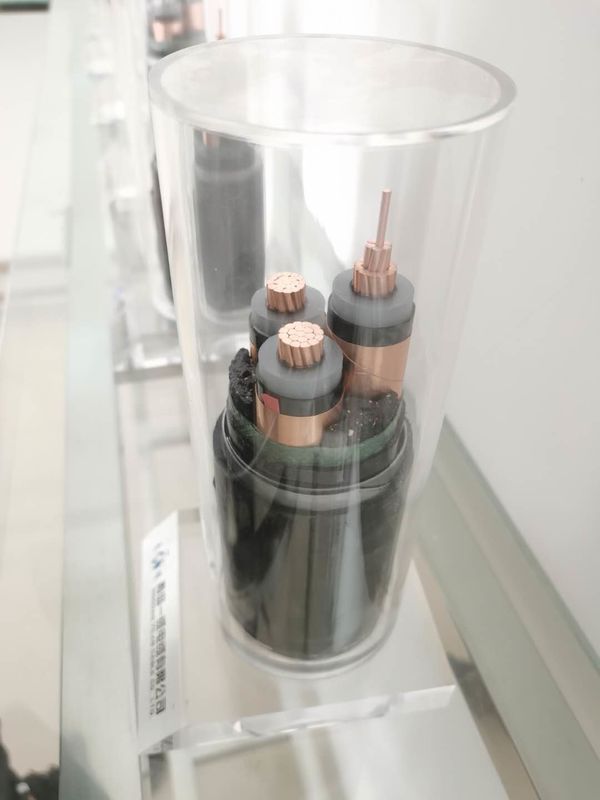

Cable d'alimentation isolée XLPE à trois cœurs en cuivre
Cable électrique blindé
Nous sommes un fabricant professionnel de câbles et de câbles situé dans la province du Shandong, en Chine.câbles isolés, câbles d'alimentation blindés à bande et fil d'acier, câbles d'alimentation isolés à basse/moyenne/haute tension xlpe, câbles d'alimentation xlpe à conducteurs en cuivre et en aluminium, câbles d'alimentation isolés en PVC,câbles en boîte pour l'aviation, nos câbles d'alimentation ont été exportés vers de nombreux pays, et ont gagné l'amour des clients avec des produits de haute qualité et des prix raisonnables.Nous espérons établir des relations commerciales à long terme avec des clients dans différentes régions.
Caractéristiques physiques et électriques
| Nombre de cœurs x | Isolement | Enveloppe | Ø extérieur | le poids | Résultats de l'essai | Résistance au courant à 20 °C | |
| en seconde. | épaisseur | épaisseur | Environ | Environ | |||
| Nominale | |||||||
| Phases | Neutre | valeur | |||||
| mm2 | mm | mm | mm | mm | en kg / km | Une | Une |
| 3 fois 4 plus 1 fois 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Pour les lignes isolées en PVC ou en XLPE ou les lignes de transmission sans isolants ni fils neutres, les fils de phase peuvent être AAC, AAAC, ACSR ou cuivre.
Pour les câbles aériens isolés en PVC ou XLPE multicœurs, avec ou sans conducteurs Messenger ou neutres et avec ou sans conducteurs d'éclairage urbain, conducteurs de phase et éclairage urbain
Le conducteur est AAC avec isolation PVC, tandis que le messager ou la ligne de transmission de conducteur neutre
Il est AAAC ou ACSR avec ou sans isolation en PVC (XLPE).
La norme:
DIN VDE 0276 Partie 620 -622
HD 620 S1
Cable d'alimentation isolée XLPE à trois cœurs en cuivre
Structure du bâtiment
1) Conducteur:
Conducteur: conforme à la norme CEI 60228
Type 2 / VDE 0276 Type 2 conducteurs ronds compactés en cuivre ou en aluminium.
Blocage de l'eau
Pour empêcher l'eau de passer à travers le câble pendant le stockage, la manipulation, l'installation et la
Processus de fonctionnement
le milieu
Cable d'alimentation isolée XLPE à trois cœurs en cuivre
2) Couche de blindage du conducteur:
La couche de protection du conducteur est constituée d'une couche extrudée de composés semi-conducteurs non métalliques, qui est solidement collée à la couche isolante pour exclure tous les vides d'air.
Épaisseur minimale
Il est de 0,3 mm à 90 °C et la résistivité volumique maximale est de 500 Ohm-m.
3) Isolement:
L'isolation est réalisée en matériau composite extrudé 2XL1 XLPE conformément à la DIN VDE 0207 partie 22 et HD 620.1
Avec
Grade élevé de liaison croisée, pas de polluants, pas de pores et résistance à la chaleur par processus de durcissement à sec.
Cable d'alimentation isolée XLPE à trois cœurs en cuivre
4) Couche d'isolation:
La couche de protection isolante est constituée d'un composé semi-conducteur extrudé non métallique extrudé sur la couche isolante.La couche de semi-conducteurs extrudée doit être constituée d'un composé adhésif ou de semi-conducteurs pouvant être gelé à froid et qui peut être retiré pour le collage ou la terminaison.L'épaisseur minimale est de 0,3 mm.
,
La résistivité volumique maximale à 90°C est de 500 Ohm.
Débarrassez-vous de tout l'air
Vacuum et peut être facilement décollé à la main sur place.
Cable d'alimentation isolée XLPE à trois cœurs en cuivre
5) Conducteur électrique
Couche de blocage de l'eau: la couche de blindage isolant peut utiliser de l'eau de résistance semi-conductive
Avec un couvercle, le ruban se dilate sous l'influence de l'humidité de l'eau pour assurer l'étanchéité longitudinale.
6) Couche de blindage métallique: couche de blindage par bande de cuivre ou couche de blindage par fil de cuivre (CTS / CWS)
Le fil de cuivre doit être utilisé sur la couche d'eau conductrice d'un diamètre minimum de 0,5 mm.
Puis enrouler en spirale un ruban de cuivre d'une épaisseur minimale de 0,1 mm sur le fil de cuivre
La coupe transversale totale de la couche de blindage métallique est indiquée au tableau 2.
Dans le cas d'une température maximale de 160°C, la couche de blindage peut résister pendant une seconde à un courant de rupture de terre de 1000 A.
Comme indiqué sur la figure, la section transversale minimale des conducteurs concentriques est conforme aux normes DIN VDE 0273 et 0276.
7) Couche d'isolation
Couche de blocage de l'eau: le treillis métallique peut être recouvert d'un ruban adhésif non conducteur, qui se dilate sous l'influence de l'humidité de l'eau pour assurer
Verticale
Étanchéité à l'eau.
Cable d'alimentation isolée XLPE à trois cœurs en cuivre
8) Enveloppe isolante (pour les câbles blindés):
La gaine d'isolation comprend une couche de PVC, PE ou LSZH extrudé, qui est appliquée sous l'armure.
9) Blindage (pour câbles blindés): le blindage comprend: un noyau unique: blindage en aluminium (AWA)
Multi-noyau: blindage par fil d'acier (SWA) ou blindage par ruban adhésif en acier (STA)
(1) La double couche de bande d'acier galvanisé est appliquée en spirale d'une manière de chevauchement interne appropriée.
À la main
Séparez la gaine.
(2) Enduire en spirale le fil d'acier plat galvanisé d'une épaisseur de 0,8 mm
Sur la surface de la gaine,
Le taux de couverture est d'au moins 90%, puis la bande d'acier galvanisé d'une épaisseur nominale de 0,3 mm
Enroulement en spirale à 50% pour couvrir la surface du fil plat.
10) Enveloppe extérieure:
L'enveloppe complète comprend une couche de composé PE extrudé DMP2 selon les types HD620.1 et 2YM3.
Conformément à la DIN
Numéro du produit:
Les résultats de l'enquête sont publiés dans le Bulletin annuel de l'OCDE.
Conducteur de cuivre pur au noyau
2Isolement en PVC, avec ou sans blindage en acier, avec écran en PVC
3. Haute qualité, certifié ISO 9001, CCC, CE, ROHS
4Fournir un service OEM.
1. sera produit conformément à la norme nationale chinoise GB/T12706.2-12706.3 équivalente à la CEI 60502
Le câble d'alimentation XLPE
Application du projet
Ce produit est adapté aux lignes de transmission et de distribution d'électricité du système avec une tension nominale de 6/6kV à 26/35kV.il peut être utilisé pour la pose aérienne et souterraine.
|
|
