| MOQ: | Négociable |
| Prix: | negotiable |
| Standard Packaging: | tambour Fer-en bois ou tambour en bois entier |
| Delivery Period: | 8-15 jours |
| Payment Method: | L/C, T/T |
| Supply Capacity: | 100km par mois |

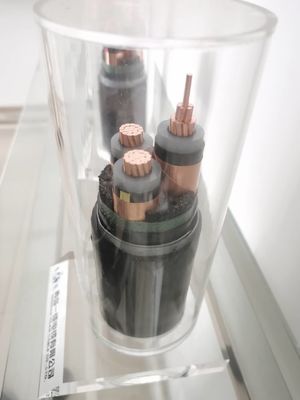

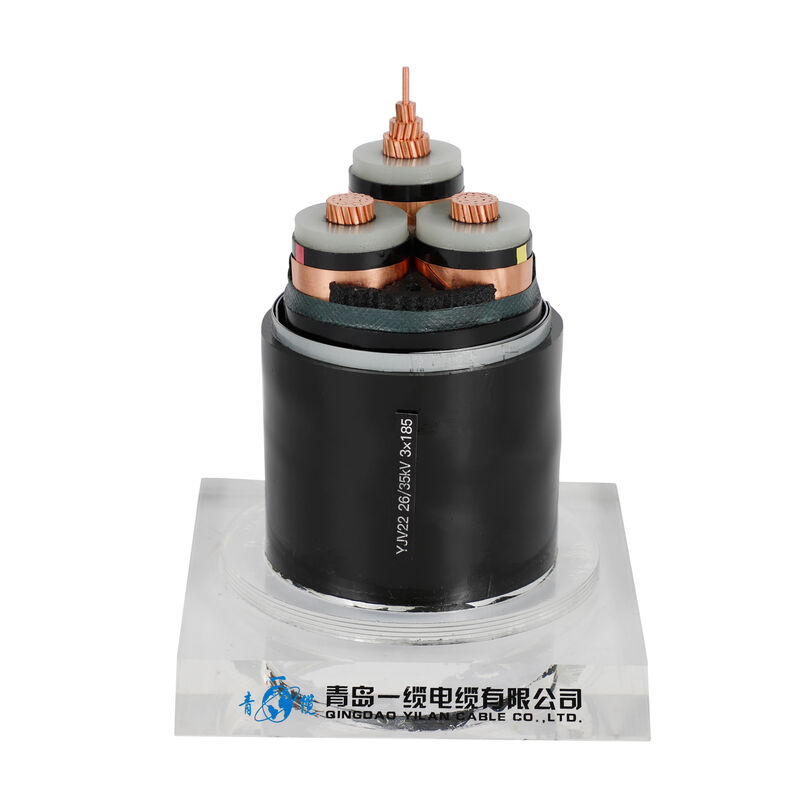

Cable en PVC enveloppé isolé XLPE
Une brève introduction au câble d'alimentation isolé XLPE
Depuis les années 1960, la Chine a remplacé les câbles isolés en papier d'huile par d'excellentes performances électriques, une bonne surcharge, une tension élevée, une grande capacité de transmission, un poids léger, aucune limite de chute,et caractéristiques de pose verticale, et a réalisé des progrès considérables en matière de câbles XLPE.Le câble XLPE peut être largement utilisé non seulement dans la plage de basse et moyenne tension de 35 KV et moinsEn outre, dans certains pays industrialisés développés, des câbles XLPE à ultra-haute tension de 500 KV ont été ouverts.
Caractéristiques physiques et électriques
| Nombre de cœurs x | Isolement | Enveloppe | Ø extérieur | le poids | Résultats de l'essai | Résistance au courant à 20 °C | |
| en seconde. | épaisseur | épaisseur | Environ | Environ | |||
| Nominale | |||||||
| Phases | Neutre | valeur | |||||
| mm2 | mm | mm | mm | mm | en kg / km | Une | Une |
| 3 fois 4 plus 1 fois 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Sélection de la tension nominale du câble:
La tension nominale du câble doit être adaptée à la tension du système et aux conditions d'utilisation du câble utilisé, exprimée en U0 / U (Um), qui sont toutes des valeurs effectives et dont l'unité est KV.
U0-la tension nominale entre le conducteur de conception du câble et la couche de blindage ou enveloppe métallique.
U ---La tension de fréquence industrielle nominale entre les conducteurs utilisés dans la conception des câbles.
Um- la tension maximale de l'équipement (la tension maximale utilisée ou la valeur maximale du système de l'équipement).
Différence entre le câble XLPE et le câble PVC
La principale différence:
1La température maximale de fonctionnement du conducteur: le câble XLPE a un courant nominal plus élevé et une durée de vie plus longue que le câble en PVC.tandis que XLPE est de 90 degrés Celsius.
2. la température de court-circuit la plus élevée (durée inférieure à 5 secondes): dans des conditions de court-circuit, le câble isolé en PVC est de 160 degrés Celsius,et le polyéthylène relié est de 250 degrés Celsius.
3Comparé au PVC, sa résistance à l'humidité est 100 fois supérieure.
4. Durée de vie: en général, les câbles isolés XLPE sont plus longs que les câbles isolés en PVC.
5Prix: Le prix des câbles isolés XLPE est généralement plus élevé que celui des câbles isolés en PVC.
6- Performance imperméable à l'eau dans l'environnement d'application: les câbles isolés en PVC sont meilleurs que les câbles isolés en XLPE.
7Protection de l'environnement: le XLPE ne contenant pas de chlore et libérant des gaz toxiques après combustion, les câbles isolés au XLPE sont plus respectueux de l'environnement que les câbles isolés au PVC.
La principale différence entre les deux est que le XLPE peut être utilisé pour des applications à haute tension et à basse tension.L'isolation en PVC ne peut pas résister à cette pression., ce qui signifie qu'il ne convient qu'aux applications à basse tension.
|
|
