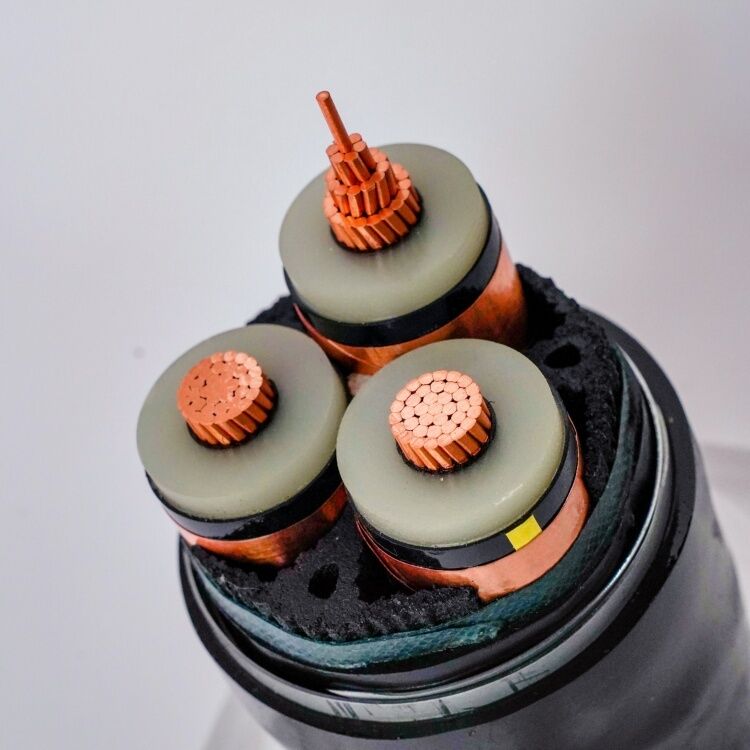

600/1000V, câble isolé XLPE conformément à la CEI 60502-1
Domaine d'application
Ces câbles sont utilisés pour l'alimentation électrique dans les systèmes d'installation basse tension et conviennent à l'installation dans les installations intérieures et extérieures, les conduits de câbles, les stations souterraines, d'alimentation et d'échange,distribution locale de l'énergie, et les installations industrielles sans dommages mécaniques.
Conducteur
Le conducteur doit être du cuivre recuit ordinaire ou recouvert de métal ou de l'aluminium ordinaire ou d'un alliage d'aluminium conformément aux normes CEI 60228 niveau 1 ou 2, ou être du cuivre ordinaire ou recouvert de métal de classe 5.
Isolement
Le matériau et l'épaisseur du XLPE doivent satisfaire aux exigences de la CEI 60502 ou de la norme BS 5467 et il convient à un fonctionnement continu à 90 °C.
Caractéristiques physiques et électriques
| Nombre de cœurs x | Isolement | Enveloppe | Ø extérieur | le poids | Résultats de l'essai | Résistance au courant à 20 °C | |
| en seconde. | épaisseur | épaisseur | Environ | Environ | |||
| Nominale | |||||||
| Phases | Neutre | valeur | |||||
| mm2 | mm | mm | mm | mm | en kg / km | Une | Une |
| 3 fois 4 plus 1 fois 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Montage/couverture intérieure
Pour les câbles à noyau rond, à l'exception des câbles à plus de cinq noyaux, la couverture interne peut être pressée ou broyée.l'utilisation de revêtements internes superposés n'est autorisée que lorsque l'espace entre les noyaux a été substantiellement combléAvant d'appliquer la couche de couverture interne extrudée, il est permis d'utiliser un adhésif approprié.et le matériau utilisé pour la couche intérieure de revêtement et de remplissage doit être adapté à la température de fonctionnement du câble et compatible avec le matériau isolant; pour les câbles sans halogène, la couche intérieure de revêtement et de remplissage doit également être constituée de composés sans halogène.
Armorée
Conformément à la norme IEC 60502-1, le fil d'aluminium/acier galvanisé/acier est enroulé en spirale sur le couvercle intérieur,et le double ruban d'aluminium/acier et le fil de cuivre/étainé peuvent également être fabriqués selon les exigences.
Enveloppe extérieure
La gaine extérieure doit être constituée de PVC extrudé de type ST1/ST2, de polyéthylène de type ST3/ST7, de composé sans halogène ST8, de polychloroprène,polyethylène chlorosulfoné ou polymères similaires conformément à la CEI 60502-1, le type SE1 est également disponible sur demande.
Performance au feu de la gaine de câble
Le câble peut être équipé d'un revêtement en PVC spécial ignifuge pour satisfaire aux prescriptions d'essai de l'IEC 60332-3-22, de l'IEC 60332-3-23 et de l'IEC 60332-3-24,et les matériaux sans halogène sont conformes aux normes IEC 60754-1 / 2 et IEC 60684 -2.
|
|
