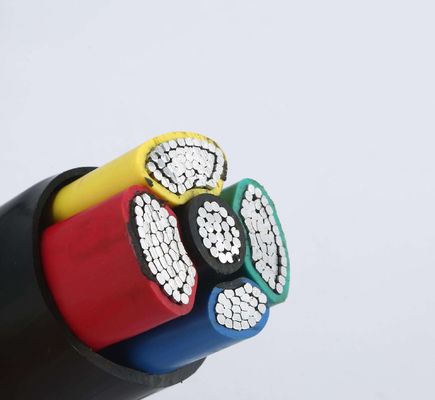

5 le pe du noyau 25 Mm2 Xlpe a isolé le câble de courant électrique
Nombre d'article : YJLV
Tension évaluée : 0.6/1 KILOVOLT
Norme : GB/T 12706.1-2008, LE CEI 60502-2004
Ce produit convient au transport d'énergie et la distribution sous le C.A. des lignes de fréquence a évalué de tension fonctionnement 0.6/1kv et 50Hz.
Estimation de tension pour le cable électrique de XLPE | No. section transversale de nominal de X de no. X mm2 de conducteur | |||||||
1 noyau | noyau 2 | noyau 3 | noyau 3+1 | 4core | noyau 3+2 | noyau 4+1 | noyau 5 | |
0.6/1 kilovolt | 1x4 mm2 | 2x4 mm2 | 3x4 mm2 | 3x4 mm2 + 1x2.5mm2 | 4x4 mm2 | 3x4 mm2 + 2x2.5mm2 | 4x4 mm2 + 1x2.5mm2 | 5x2.5 mm2 |
1x6 mm2 | 2x6 mm2 | 3x6 mm2 | 3x6 mm2 + 1x4 mm2 | 4x6 mm2 | 3x6 mm2 + 2x4 mm2 | 4x6 mm2 + 1x4 mm2 | 5x4 mm2 | |
1x10 mm2 | 2x10 mm2 | 3x10 mm2 | 3x10 mm2 + 1x6 mm2 | 4x10 mm2 | 3x10 mm2 + 2x6 mm2 | 4x10 mm2 + 1x6 mm2 | 5x6 mm2 | |
1x16 mm2 | 2x16 mm2 | 3x16mm2 | 3x16 mm2 + 1x10 mm2 | 4x16 mm2 | 3x16 mm2 + 2x10 mm2 | 4x16 mm2 + 1x10 mm2 | 5x10 mm2 | |
1x 25 mm2 | 2x 25 mm2 | 3x 25 mm2 | 3x25 mm2 + 1x16mm2 | 4x25 mm2 | 3x25 mm2 + 2x16mm2 | 4x25 mm2 + 1x16mm2 | 5x16 mm2 | |
1x35 mm2 | 2x35 mm2 | 3x 35 mm2 | 3x35 mm2 + 1x16mm2 | 4x35 mm2 | 3x35 mm2 + 2x16mm2 | 4x35 mm2 + 1x16mm2 | 5x25 mm2 | |
1x50 mm2 | 2x50 mm2 | 3x 50 mm2 | 3x50 mm2 + 1x25mm2 | 4x50 mm2 | 3x50 mm2 + 2x25mm2 | 4x50 mm2 + 1x25mm2 | 5x35 mm2 | |
1x70 mm2 | 2x70 mm2 | 3x 70 mm2 | 3x70 mm2 + 1x35mm2 | 4x70 mm2 | 3x70 mm2 + 2x35mm2 | 4x70 mm2 + 1x35mm2 | 5x50 mm2 | |
1x95 mm2 | 2x95 mm2 | 3x 95 mm2 | 3x95 mm2 + 1x50mm2 | 4x95 mm2 | 3x95 mm2 + 2x50mm2 | 4x95 mm2 + 1x50mm2 | 5x70 mm2 | |
1x120 mm2 | 2x120 mm2 | 3x 120 mm2 | 3x120mm2 + 1x70mm2 | 4x120 mm2 | 3x120mm2 + 2x70mm2 | 4x120mm2 + 1x70mm2 | 5x95 mm2 | |
1x150 mm2 | 2x150 mm2 | 3x 150 mm2 | 3x150mm2 + 1x70mm2 | 4x150 mm2 | 3x150mm2 + 2x70mm2 | 4x150mm2 + 1x70mm2 | ||
1x185 mm2 | 2x185 mm2 | 3x 185 mm2 | 3x185mm2 + 1x95mm2 | 4x185 mm2 | 3x185mm2 + 2x95mm2 | 4x185mm2 + 1x95mm2 | ||
1x240 mm2 | 3x 240 mm2 | 3x240mm2 + 1x120mm2 | 4x240 mm2 | 3x240mm2 + 2x120mm2 | 4x240mm2 + 1x120mm2 | |||
1x300 mm2 | 3x 300 mm2 | 3x300mm2 + 1x150mm2 | 4x300 mm2 | 3x300mm2 + 2x150mm2 | 4x300mm2 + 1x150mm2 | |||
1x400 mm2 | ||||||||
1x500 mm2 |
D'autres cables électriques
Polyéthylène réticulé ou isolation de PVC, gaine externe de PVC ou de polyéthylène, cables électriques de cuivre blindés ou non-blindés de STA de cables électriques/noyau de câbles
Type : VV, YJV, VV22, YJV22, VV23, YJV23, NH-VV2 2
Nombre de noyaux : à un noyau, 2 noyaux, 3 noyaux, 4 noyaux, 5 noyaux
Chaîne de production : 1.5mm2, 2.5mm2, 4mm2, 6mm, 10mm2, 16mm2, 25mm2, 35mm2, 50mm2, 70mm2, 95mm2, 120mm2, 150mm2, 185mm2, 204mm2, 3504mm2, 630mm2
Tension appropriée : 300/300v, 300/500v, 450/750v, 0.6/1kV
Applications
Ce produit convient à la transmission et la distribution de l'électricité sous le C.A. a évalué la tension 0.6/1kv, lignes de la fréquence 50Hz de fonctionnement.
Des cables électriques de basse tension sont utilisés pour la transmission et la distribution de la puissance dans des systèmes de la transmission 1kV et de distribution. Très utilisé dans le courant électrique, l'exploitation, la construction, la métallurgie, le produit pétrochimique, les communications et d'autres domaines, remplacer complètement le cable électrique isolé de papier imprégné d'huile.
Les cables électriques isolés par polyéthylène réticulés ont réticulé les cables électriques isolés par polyéthylène ont beaucoup d'avantages par rapport aux câbles papier-isolés et PVC-isolés. Le câble réticulé de polyéthylène a les avantages de la haute résistance électrique, de la force mécanique, de la résistance vieillissante élevée, de la résistance de stress environnemental, de la résistance à la corrosion chimique, de la construction simple, de la facilité d'utilisation et de la température fonctionnante à long terme élevée. Il peut être étendu sans restrictions de descente.
Avantages des câbles réticulés de polyéthylène
les câbles réticulés de polyéthylène ont une température de fonctionnement à long terme plus élevée et une estimation plus à forte intensité. Dans les mêmes conditions environnementales, des câbles réticulés de polyéthylène peuvent être réduits dans la taille par 1 ou 2 étapes (section transversale normale) comparées aux câbles de PVC. Ceux-ci améliorent non seulement la qualité et la représentation du produit, mais réduire également le coût de produire le câble. Câbles blindés
