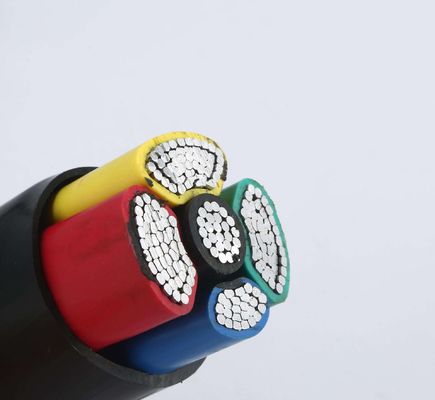

5 le pe carré Xlpe de millimètre du noyau 25 a isolé le cable électrique
Cable électrique, noyau de cuivre, isolation de XLPE, gaine de polyéthylène
Nombre : YJLV
Tension évaluée 0,6/1 kilovolt
Norme : GB/T 12706.1-2008, LE CEI 60502-2004
Ce produit convient à la transmission et la distribution sous le C.A. a évalué la tension 0.6/1kv et la ligne fonctionnante de la fréquence 50Hz
D'autres cordons de secteur :
Cable électrique de cuivre de noyau avec l'isolation de XLPE ou de PVC, gaine externe de PVC ou de PE, cable électrique blindé ou non-blindé de STA/câble
Type : VV, YJV, VV22, YJV22, VV23, YJV23, NH-VV2 2
Nombre de noyaux : à un noyau, 2 noyaux, 3 noyaux, 4 noyaux, 5 noyaux
Chaîne de production : 1.5mm2, 2.5mm2, 4mm2, 6mm, 10mm2, 16mm2, 25mm2, 35mm2, 50mm2, 70mm2, 95mm2, 120mm2, 150mm2, 185mm2, 240mm2, 300mm2 400mm2, 500mm2, 630 millimètres carrés
Tension relative : 300/300v, 300/500v, 450/750v, 0.6/1kV
Application :
Ce produit convient à la transmission et la distribution sous le C.A. a évalué la tension 0.6/1kv et la fréquence fonctionnante 50Hz.
Des cables électriques de basse tension sont utilisés pour le transport et la distribution d'énergie dans le transport de l'énergie 1kV et les systèmes de distribution. Elle est très utilisée dans le courant électrique, l'exploitation, la construction, la métallurgie, le produit pétrochimique et les domaines de communication, et remplace complètement les cables électriques papier-isolés immergés dans l'huile.
XLPE a isolé des cables électriques que XLPE a isolé des cables électriques a plus d'avantages que les câbles isolés de papier et les câbles isolés de PVC. Les câbles réticulés de polyéthylène ont la haute résistance électrique, la force mécanique, la résistance vieillissante élevée, la résistance de stress environnemental, la résistance à la corrosion chimique, la structure simple, l'utilisation commode, et l'opération à hautes températures à long terme. Il peut être placé sans limite de baisse.
Estimation de tension pour le cable électrique de XLPE | No. section transversale de nominal de X de no. X mm2 de conducteur | |||||||
1 noyau | noyau 2 | noyau 3 | noyau 3+1 | 4core | noyau 3+2 | noyau 4+1 | noyau 5 | |
0.6/1 kilovolt | 1x4 mm2 | 2x4 mm2 | 3x4 mm2 | 3x4 mm2 + 1x2.5mm2 | 4x4 mm2 | 3x4 mm2 + 2x2.5mm2 | 4x4 mm2 + 1x2.5mm2 | 5x2.5 mm2 |
1x6 mm2 | 2x6 mm2 | 3x6 mm2 | 3x6 mm2 + 1x4 mm2 | 4x6 mm2 | 3x6 mm2 + 2x4 mm2 | 4x6 mm2 + 1x4 mm2 | 5x4 mm2 | |
1x10 mm2 | 2x10 mm2 | 3x10 mm2 | 3x10 mm2 + 1x6 mm2 | 4x10 mm2 | 3x10 mm2 + 2x6 mm2 | 4x10 mm2 + 1x6 mm2 | 5x6 mm2 | |
1x16 mm2 | 2x16 mm2 | 3x16mm2 | 3x16 mm2 + 1x10 mm2 | 4x16 mm2 | 3x16 mm2 + 2x10 mm2 | 4x16 mm2 + 1x10 mm2 | 5x10 mm2 | |
1x 25 mm2 | 2x 25 mm2 | 3x 25 mm2 | 3x25 mm2 + 1x16mm2 | 4x25 mm2 | 3x25 mm2 + 2x16mm2 | 4x25 mm2 + 1x16mm2 | 5x16 mm2 | |
1x35 mm2 | 2x35 mm2 | 3x 35 mm2 | 3x35 mm2 + 1x16mm2 | 4x35 mm2 | 3x35 mm2 + 2x16mm2 | 4x35 mm2 + 1x16mm2 | 5x25 mm2 | |
1x50 mm2 | 2x50 mm2 | 3x 50 mm2 | 3x50 mm2 + 1x25mm2 | 4x50 mm2 | 3x50 mm2 + 2x25mm2 | 4x50 mm2 + 1x25mm2 | 5x35 mm2 | |
1x70 mm2 | 2x70 mm2 | 3x 70 mm2 | 3x70 mm2 + 1x35mm2 | 4x70 mm2 | 3x70 mm2 + 2x35mm2 | 4x70 mm2 + 1x35mm2 | 5x50 mm2 | |
1x95 mm2 | 2x95 mm2 | 3x 95 mm2 | 3x95 mm2 + 1x50mm2 | 4x95 mm2 | 3x95 mm2 + 2x50mm2 | 4x95 mm2 + 1x50mm2 | 5x70 mm2 | |
1x120 mm2 | 2x120 mm2 | 3x 120 mm2 | 3x120mm2 + 1x70mm2 | 4x120 mm2 | 3x120mm2 + 2x70mm2 | 4x120mm2 + 1x70mm2 | 5x95 mm2 | |
1x150 mm2 | 2x150 mm2 | 3x 150 mm2 | 3x150mm2 + 1x70mm2 | 4x150 mm2 | 3x150mm2 + 2x70mm2 | 4x150mm2 + 1x70mm2 | ||
1x185 mm2 | 2x185 mm2 | 3x 185 mm2 | 3x185mm2 + 1x95mm2 | 4x185 mm2 | 3x185mm2 + 2x95mm2 | 4x185mm2 + 1x95mm2 | ||
1x240 mm2 | 3x 240 mm2 | 3x240mm2 + 1x120mm2 | 4x240 mm2 | 3x240mm2 + 2x120mm2 | 4x240mm2 + 1x120mm2 | |||
1x300 mm2 | 3x 300 mm2 | 3x300mm2 + 1x150mm2 | 4x300 mm2 | 3x300mm2 + 2x150mm2 | 4x300mm2 + 1x150mm2 | |||
1x400 mm2 | ||||||||
1x500 mm2 |
Avantages de câble de XLPE :
Le câble de XLPE a une température fonctionnante à long terme plus élevée et un plus grand courant évalué, et sous le même environnement, la taille (section transversale normale) du câble de XLPE peut être 1 ou 2 plus petits que le câble de PVC. Ceux-ci améliorent non seulement la qualité et la représentation du produit, mais réduire également le coût de production du câble. Les câbles blindés de bande en acier pour les câbles blindés peuvent augmenter les propriétés mécaniques des câbles, et les câbles peuvent résister à la pression mécanique externe.
Armure en acier de ceinture/armure en acier d'aluminium, fil d'acier d'armure de fil d'acier/armor/SWA. Modèle blindé de câble de bande en acier : VV22, VV23, VLV22, VLV23, YJ V22, YJV23, YJLV22, YJLV23, ZR-VV22, NH-VV2 2, WDZ-YJV22, WDZ-YJV23, WDZ-YJY22
Fonction d'utilisation :
1. La température fonctionnante permise à long terme du conducteur de câble ne dépasse pas 70℃
2. Quand un court-circuit se produit (la plus longue durée ne dépasse pas 5 secondes), la température maximale du conducteur de câble ne dépasse pas 160°C.
3. Quand le câble est étendu, la température ambiante ne devrait pas être inférieure à 0℃. Quand la température est inférieure à 0℃, préchauffez-le d'abord.
4. Le rayon de cintrage minimum du câble non-blindé multinucléaire ne devrait pas être moins de 12 fois le diamètre extérieur de câble, et le rayon de cintrage minimum du câble blindé multinucléaire ne devrait pas être moins de 15 fois le diamètre extérieur de câble. Le rayon de cintrage minimum d'un câble blindé à un noyau ne devrait pas être moins de 15 fois le diamètre extérieur du câble, et le rayon de cintrage minimum d'un câble unarmored à un noyau ne devrait pas être moins de 20 fois le diamètre extérieur du câble.
5. Les paramètres structurels du polyéthylène réticulé ont isolé le cable électrique avec une tension évaluée de 0,6/1KV
