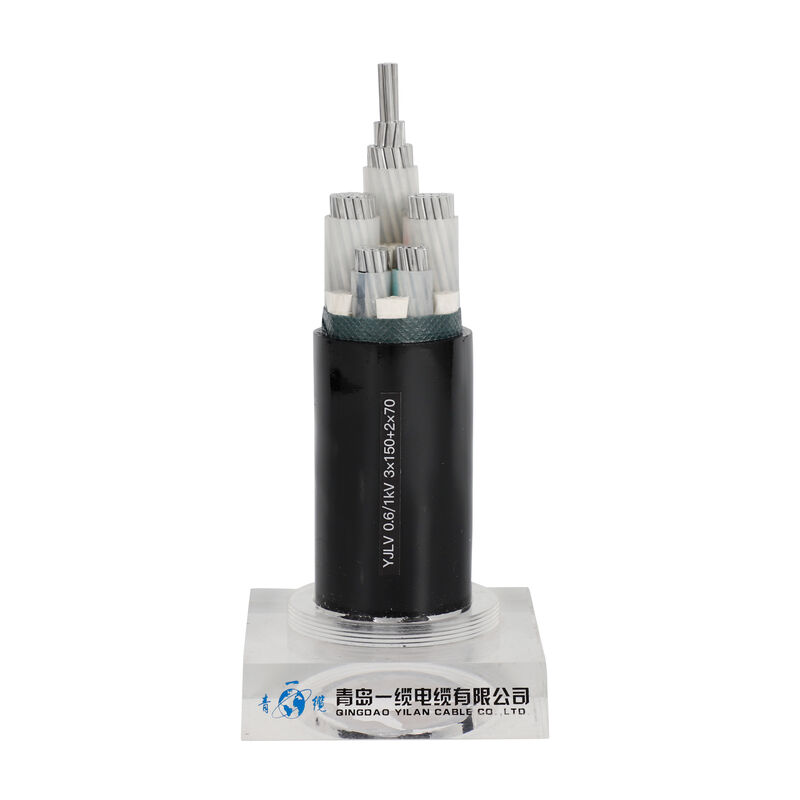

Noyaux blindés à haute tension du cable électrique trois
1 . Caractéristiques du produit et utilisations :
Le polyéthylène réticulé a isolé le cable électrique a les caractéristiques de la haute résistance mécanique, de la résistance forte de stress environnemental, de l'excellente représentation électrique, et de la résistance actuelle forte.
Corrosion chimique. En outre, le produit léger et simple est facile à utiliser. Ce produit convient aux systèmes de transmission et de distribution avec une tension évaluée de 0.6/1kv.
Il a les caractéristiques principales des câbles résistants au feu. Il n'est pas facile attraper le feu ou continuer les câbles à brûler dans une certaine marge. Il convient aux centrales, souterrains, tunnels, gratte-ciel, et à grande échelle
Câbles distribués denses dans des entreprises industrielles et extrayantes, des gisements de pétrole, des mines de charbon et d'autres endroits.
2 . Caractéristiques physiques et électriques
No.cores X | Isolation | Gaine | Ø externe | poids | Estimations actuelles en air 30℃ | Les estimations actuelles ont enterré 20℃ | |
croix-sec. | épaisseur | épaisseur | approximativement. | approximativement. | |||
Nominal | |||||||
Phase | Neutre | valeur | |||||
millimètre de ² | millimètre | millimètre | millimètre | millimètre | kilogramme/kilomètre | ||
3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
3 . Chaîne d'application :
1. Caractéristiques de fonctionnement :
La température fonctionnante de conducteur maximum : 90°C
Pendant le court-circuit (moins de 5 secondes), la température maximale du conducteur de câble ne dépassera pas 250°C. En étendant des câbles, la température ambiante ne devrait pas être inférieure à 0°C.
2. Le rayon de cintrage du câble :
Câble unipolaire : câble non-blindé 20D, câble blindé 15D
Câble de noyau : câble unarmored 15D, câble blindé 12D.
Remarques : D représente le diamètre extérieur réel du câble
