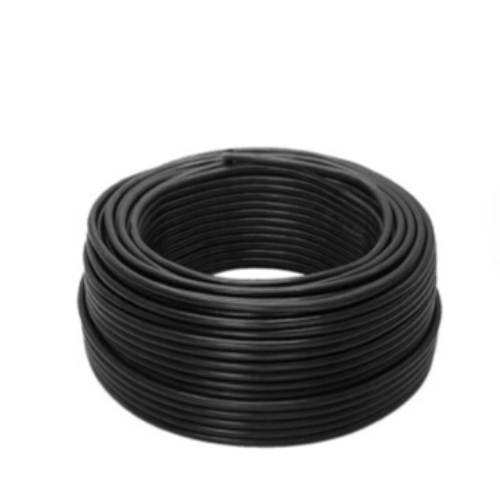

0.6 / 1KV 50mm XLPE a isolé le cable électrique blindé de bande en acier
1 . norme
Les produits sont fabriqués selon GB12706, IEC60502 et BS6346, VDE, AS/NZS, UL et d'autres normes ou selon les besoins des clients.
2 . utilisation :
Ce produit convient aux lignes de distribution ou aux installations fixes avec la tension de fréquence de puissance évaluée ne dépassant pas 15Kv et C.A. 50Hz.
3 . Caractéristiques physiques et électriques
| No.cores X | Isolation | Gaine | Ø externe | poids | Estimations actuelles en air 30℃ | Les estimations actuelles ont enterré 20℃ | |
| croix-sec. | épaisseur | épaisseur | approximativement. | approximativement. | |||
| Nominal | |||||||
| Phase | Neutre | valeur | |||||
| millimètre de ² | millimètre | millimètre | millimètre | millimètre | kilogramme/kilomètre | ||
| 3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
| 3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
| 3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
| 3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
| 3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
4 . Chaîne d'application :
1. Caractéristiques de fonctionnement :
La température fonctionnante de conducteur maximum : 90°C
Pendant le court-circuit (moins de 5 secondes), la température maximale du conducteur de câble ne dépassera pas 250°C. En étendant des câbles, la température ambiante ne devrait pas être inférieure à 0°C.
2. Le rayon de cintrage du câble :
Câble unipolaire : câble non-blindé 20D, câble blindé 15D
Câble de noyau : câble unarmored 15D, câble blindé 12D.
Remarques : D représente le diamètre extérieur réel du câble
