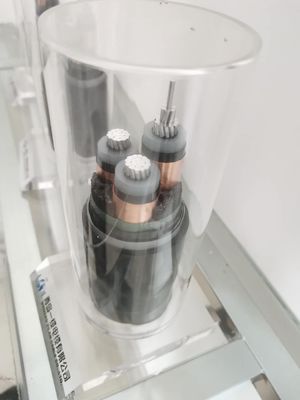

Le PVC isolé par Xlpe a engainé le cable électrique blindé en acier de fil d'acier de bande
1. Norme de câble de XLPE :
Selon GB12706 (équivalent à IEC60502), il peut également être effectué selon des normes d'ASTM, des BS, DIN et d'AS/NZS ou d'autres conditions.
2. Tension évaluée de câble de XLPE :
0.6 / 1KV 6/10KV ; 8,7/15KV ; 12/20KV ; 18/20KV ; 21/35KV ; 6/35KV
3 . Caractéristiques physiques et électriques
| No.cores X | Isolation | Gaine | Ø externe | poids | Estimations actuelles en air 30℃ | Les estimations actuelles ont enterré 20℃ | |
| croix-sec. | épaisseur | épaisseur | approximativement. | approximativement. | |||
| Nominal | |||||||
| Phase | Neutre | valeur | |||||
| millimètre de ² | millimètre | millimètre | millimètre | millimètre | kilogramme/kilomètre | ||
| 3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
| 3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
| 3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
| 3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
| 3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |

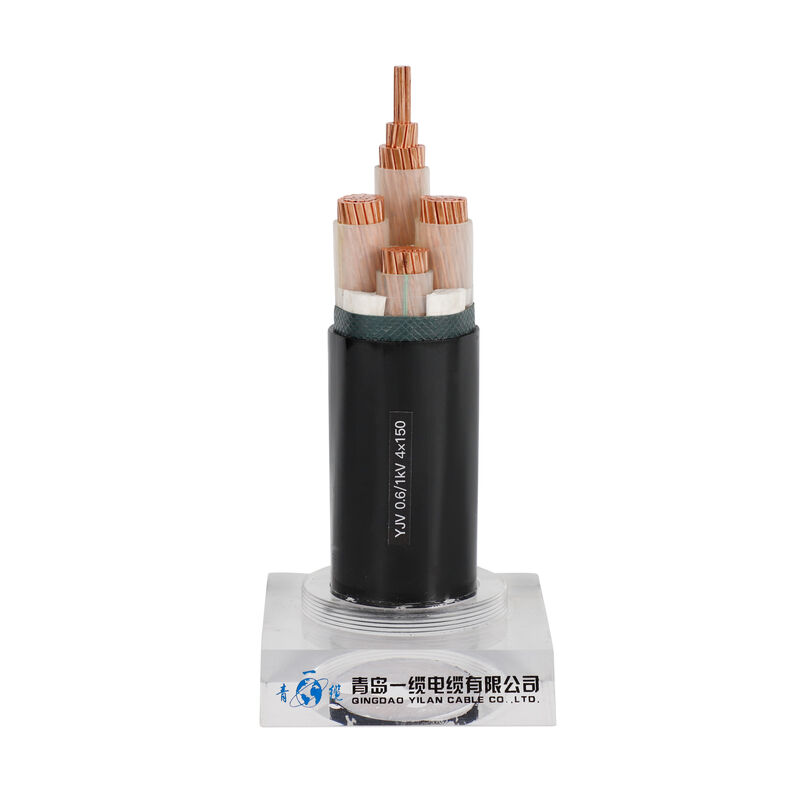

4. La structure du câble de XLPE :
Conducteur : de cuivre ou en aluminium
Isolation : XLPE
Enveloppe intérieure : PVC ou PE
Armure : la bande en acier galvanisée, a galvanisé le fil d'acier
Gaine externe : PVC ou PE
No. nombre de sections transversales de câble : 1 noyau (à un noyau), 2 noyaux (double noyau), 3 noyaux, 4 noyaux (4 noyaux avec la section transversale égale ou 3 sections transversales égales + 1 noyau neutre avec la petite section transversale), noyau 5 (5 3 noyaux égaux de section transversale de + noyaux neutres 2 de petite taille-secteurs ou 4 sections transversales égales de + noyau neutre 1 de petite taille-secteur. Nous fournissons les types blindés et unarmored pour les câbles ci-dessus.
Il peut également être fait selon les besoins des clients.
5 . Avantage :
Une sorte. Excellentes propriétés électriques et mécaniques
b. La meilleure résistance à la corrosion chimique et le vieillissement, le stress environnemental et le retardancy thermiques de flamme
C. structure simple, facile à utiliser
d. Réduisez les dépenses
Nos produits sont vendus dans le monde entier. Vous pouvez être assuré de l'ensemble du processus de nos produits.
