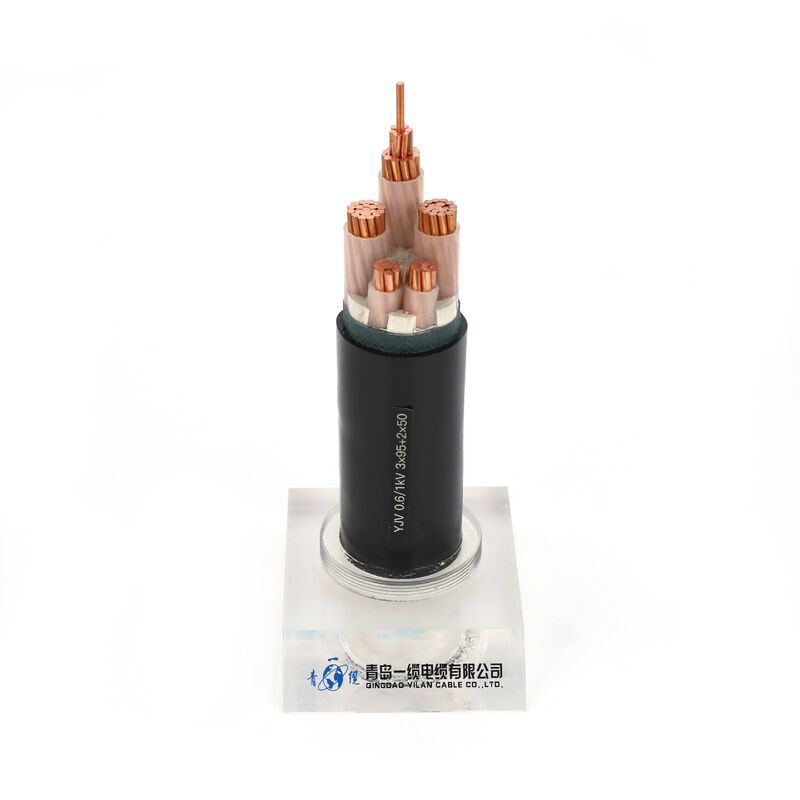

16-300mm à un noyau/trois de cable électrique ² du noyau
Cable électrique :
16-300 cables électriques mm2, utilisés comme distribution d'énergie et lignes de transmission avec une tension évaluée de 0.6/1kV.
Approprié à l'enterrement dans la terre, étendant les puits et l'eau du fond. Capable résister à certaine tension d'axe.
Caractéristiques physiques et électriques
No.cores X | Isolation | Gaine | Ø externe | poids | Estimations actuelles en air 30℃ | Les estimations actuelles ont enterré 20℃ | |
croix-sec. | épaisseur | épaisseur | approximativement. | approximativement. | |||
Nominal | |||||||
Phase | Neutre | valeur | |||||
millimètre de ² | millimètre | millimètre | millimètre | millimètre | kilogramme/kilomètre | ||
3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
Normes applicables :
Nous pouvons produire selon IEC60502-1, BS 5467, ICEA S-95-658, CSA C22.2, NFC 33-210/NFC 32-322, AS-NZS 5000,1 et d'autres normes.
Caractéristique :
1. Tension évaluée : 0,6/1KV
2. nombre de noyau de câble : 1 noyau, 2 noyaux, 3 noyaux, 4 noyaux, 5 noyaux, noyaux des noyaux 3 + 1 (noyau 3,5), 4 + 1 noyaux 3 + 2, etc.
3. La température fonctionnante du plus haut conducteur pendant longtemps. Le PVC a isolé
La température maximale est 70℃, et la température maximale de l'isolation de XLPE est 90℃. La température d'isolation de PVC est 160℃, la température d'isolation de XLPE est 250℃.
Structure :
Conducteur : Cu/Al (solide/à fils multiples)
Isolation : XLPE/PVC/PE/LSHF
Enveloppe intérieure (applicable s'il y a une couche d'armure) : PVC/PE
Couche d'armure (s'il y a lieu) : bande en aluminium/fil d'acier de fil/en aluminium/bande en acier
Gaine externe : PVC/PE/LSHF
Pour l'installation extérieure et d'intérieur dans un environnement humide, il devrait être placé directement sur la terre (un endroit bien-protégé), des tuyaux, des cannelures et des cadres en acier de soutien. Utilisé dans le transport d'énergie et les systèmes de distribution de 35kV et ci-dessous. Il peut complètement remplacer les cables électriques isolés par papier imprégné d'huile, et peut également partiellement remplacer les cables électriques isolés par polychlorure de vinyle. Il est très utilisé dans la puissance, la construction, l'exploitation, la métallurgie, le produit pétrochimique et les domaines de communications.
