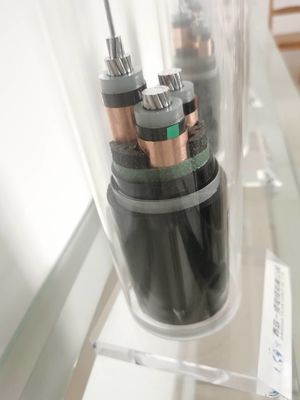

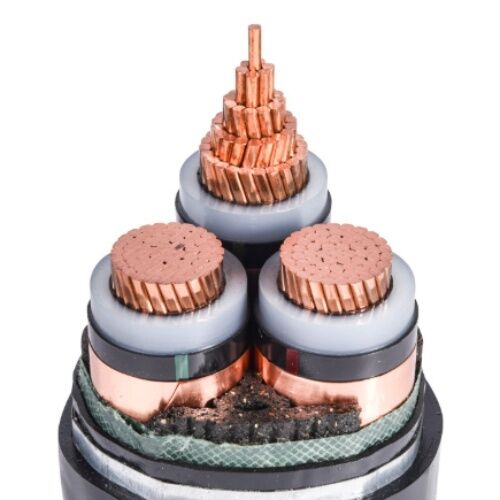

Le PVC a engainé le cable électrique :
Les cables électriques isolés par polychlorure de vinyle ont non seulement la haute résistance mécanique, la bonne résistance de stress environnemental, les bonnes propriétés électriques et la résistance à la corrosion chimique, mais ont également une utilisation de structure, légère et facile simple. Il convient à la transmission et les lignes de distribution avec le C.A. ont évalué la tension U0/U jusqu'à 0.6/1kV.
La caractéristique principale des cables électriques ignifuges de PVC est qu'ils ne sont pas faciles d'attraper le feu, ou la combustion continue du câble est très limitée pendant le feu. Il convient aux endroits où des câbles multiples sont étroitement étendus, comme des centrales, des souterrains, des tunnels, des gratte-ciel, de grandes usines, des mines, des gisements de pétrole, et des mines de charbon.
Caractéristiques physiques et électriques
No.cores X | Isolation | Gaine | Ø externe | poids | Estimations actuelles en air 30℃ | Les estimations actuelles ont enterré 20℃ | |
croix-sec. | épaisseur | épaisseur | approximativement. | approximativement. | |||
Nominal | |||||||
Phase | Neutre | valeur | |||||
millimètre de ² | millimètre | millimètre | millimètre | millimètre | kilogramme/kilomètre | ||
3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
Données de base
Modèle : YJV YJLV VV VLV VY VLY VV22 VV23 VV33 etc.
Forme matérielle : approprié au fil rond
Portée : grille d'alimentation et toutes les industries
Certificat : ISO9001, ISO14001, CCC, CE
Caractéristiques : 0.5mm2-630mm2
Applications : grilles d'alimentation, lignes de transmission, construction, transport ferroviaire, usines chimiques, télécommunication, industrie pétrolière, fabrication d'équipement, industrie d'instrumentation, etc.
Tension : 35KV, 10KV, 0.6/1KV, 450/750V, 300/500V
Actuel : AC&DC
Matériel d'isolation : XLPE, PVC, etc.
Matériel de gaine : XLPE, PVC, etc.
Forme matérielle : fil rond
Application
1. La tension évaluée U0/U est 0.6/1kV à 26/35kV.
2. Sous le fonctionnement normal, la température maximale du conducteur est 90oC.
3. La température maximale du conducteur sous le court-circuit (la plus longue durée ne dépasse pas 5s) ne dépasse pas 250oC.
4. La température minimum d'environnement d'installation n'est pas moins que 0oC.
Le rayon de cintrage d'installation n'est pas moins que la valeur spécifique suivante :
Câble unarmored à un noyau : 20D
Câble blindé à un noyau : 15D
câble non-blindé de 3 noyaux : 15D
câble blindé de 3 noyaux : 12D
