PVC XLPE a isolé le ² du cable électrique 25mm
PVC XLPE a isolé le cable électrique :
PVC XLPE a isolé des cables électriques conviennent à la transmission et les lignes de distribution avec le C.A. ont évalué l'Uo/U de tension ne dépassant pas 0,6/1kV.
Pour l'installation extérieure et d'intérieur dans un environnement humide et humide, il devrait être placé directement au sol où il y a effort mécanique excessif dans le terrain incliné et mobile, dans un endroit vertical ou incliné et en position il est facile glisser que.

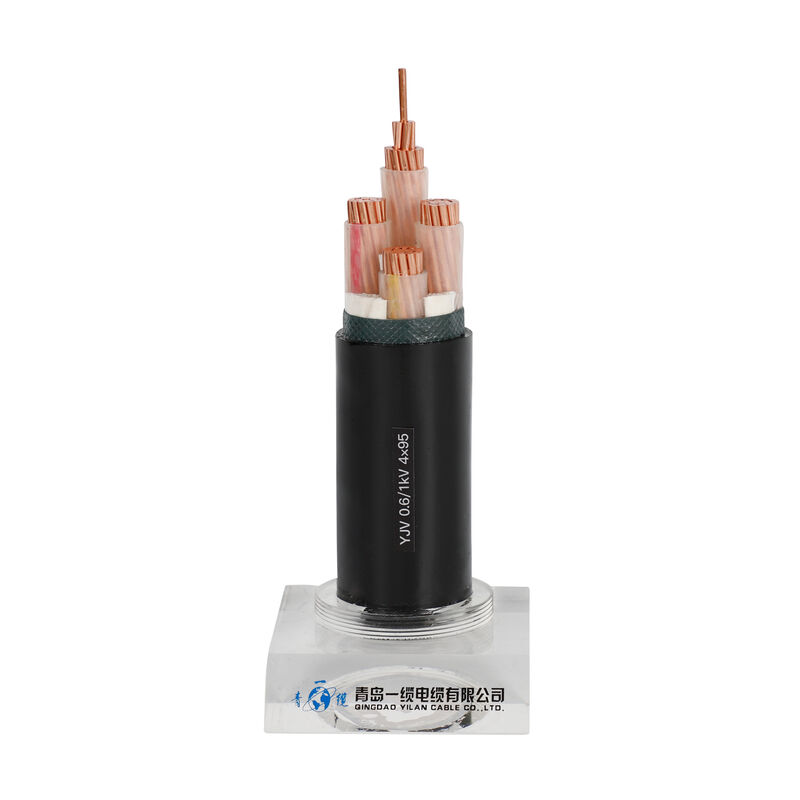

Les types principaux de cables électriques YJV22/YJV32 indiquent :
YJ : Isolation de XLPE
V : Isolation de PVC
V : Gaine de PVC
22 : Armure en acier galvanisée de bande
32 : Armure galvanisée de fil d'acier
Caractéristiques physiques et électriques
No.cores X | Isolation | Gaine | Ø externe | poids | Estimations actuelles en air 30℃ | Les estimations actuelles ont enterré 20℃ | |
croix-sec. | épaisseur | épaisseur | approximativement. | approximativement. | |||
Nominal | |||||||
Phase | Neutre | valeur | |||||
millimètre de ² | millimètre | millimètre | millimètre | millimètre | kilogramme/kilomètre | ||
3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
Structure
Conducteur : Conducteur de cuivre échoué par rond ordinaire, en conformité avec le niveau 2 du CEI 60228
Isolation : PVC, XLPE
Couche intérieure : PVC
Armoring : fil, bande en acier, fil en aluminium
Selon des conditions, gaine : Le PVC rencontre le CEI 60502, noir
Note : Couleur d'isolation comme selon la norme ou la condition
Cable électrique 25mm2 à un noyau
Caractéristiques de conducteur : cuivre
Isolation : XLPE noir
Épaisseur d'isolation : 0.7mm
Gaine : PVC
Épaisseur de gaine : 1.4mm
approximativement. Poids de câble : 294 kilogrammes/kilomètre
Diamètre total de câble : 10.7mm
Résistance maximum de C.C à 20C : 0,727
Application
Utilisé comme ligne de distribution et de transmission avec une tension évaluée de 0.6/1kV.
Approprié à l'enterrement dans la terre, étendant les puits et l'eau du fond. Capable résister à certaine tension d'axe.
Normes internationales : LE CEI 60502-1, LE CEI 60228 ;
Conditions d'autres normes telles qu'ASTM BS, DIN et ICEA
