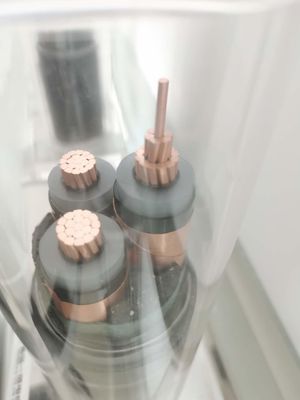

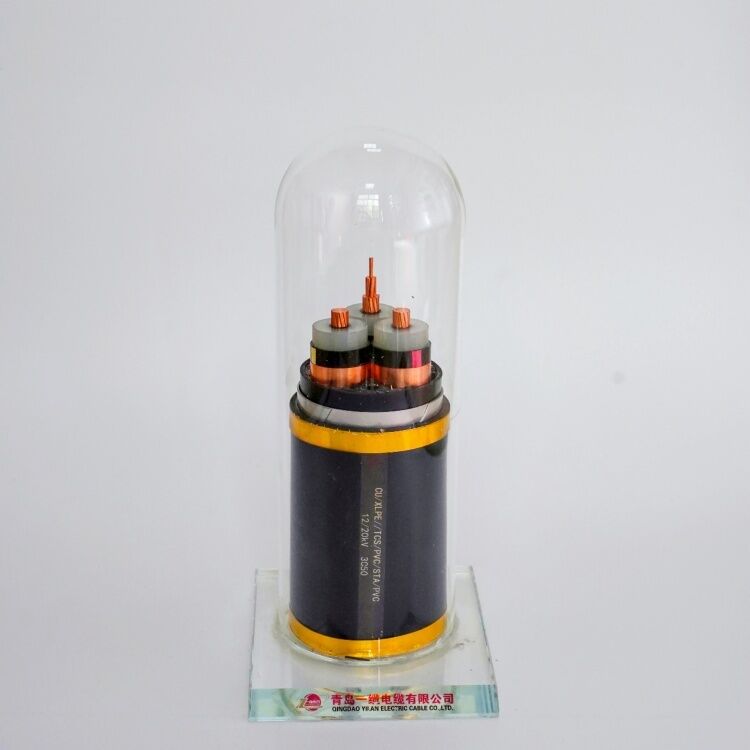

Câble isolé d'UHV XLPE
Câble isolé de XLPE
La matière première de XLPE est un polyéthylène, qui est chimiquement converti en polyéthylène réticulé (XLPE) par la réaction d'édition absolue des peroxydes organiques. La méthode d'édition absolue de polyéthylène a été développée aux Etats-Unis pendant les années 1950 et a été sans interruption développée pour être appliquée à des tensions plus élevées depuis lors. Des tensions plus élevées sont de plus en plus exigées, et des câbles de 500kV XLPE ont été commercialisés
Caractéristiques physiques et électriques
| No.cores X | Isolation | Gaine | Ø externe | poids | Estimations actuelles en air 30℃ | Les estimations actuelles ont enterré 20℃ | |
| croix-sec. | épaisseur | épaisseur | approximativement. | approximativement. | |||
| Nominal | |||||||
| Phase | Neutre | valeur | |||||
| millimètre de ² | millimètre | millimètre | millimètre | millimètre | kilogramme/kilomètre | ||
| 3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
| 3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
| 3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
| 3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
| 3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
Type de conducteur
Actuellement, de cuivre (Cu) et en aluminium (Al) sont les matériaux principaux pour des conducteurs de XLPE.
(1) de cuivre (Cu)
Le conducteur d'en cuivre (Cu) a avancé des caractéristiques électriques, la possibilité de traitement et des avantages économiques. Par conséquent, ils sont employés en la plupart des matériaux souterrains de conducteur. Il vaut de noter que la pureté des besoins de cuivre électrolytiques d'atteindre 99.96%~99.86%.
(2) en aluminium (Al)
Puisque l'aluminium est environ un tiers plus légèrement que de cuivre, il est plus facile de manipuler. Sa conductivité est environ deux-tiers de cuivre, mais il est plus économique. Dû à ces caractéristiques, Al est le matériel le plus très utilisé après cuivre.
Avantages de XLPE
Les matériaux d'isolation en plastique ont les avantages d'excellentes propriétés d'isolation, de câblage facile, de connexion et d'entretien, ainsi ils sont très utilisés dans les pays avancés. En raison du développement de la technologie d'édition absolue, XLPE a isolé des câbles peut être appliqué à des tensions plus élevées. Récemment, les câbles de XLPE ont complètement remplacé des câbles. Les avantages de XLPE sont ses caractéristiques légères et thermiques, bas coûts de câblage et bas coûts matériels.
