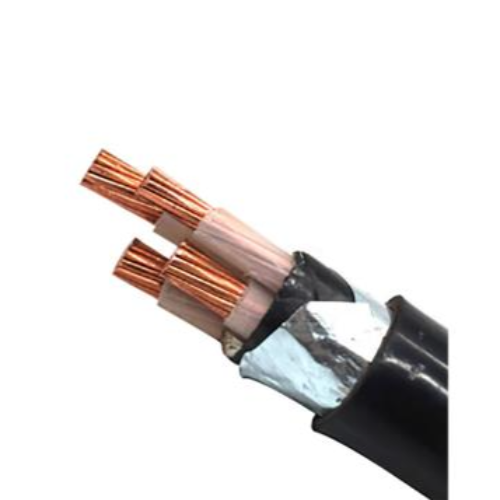

câble isolé de 90c 4cx50mm2 XLPE
Câble de XLPE
XLPE a isolé les câbles résistants était dans le monde entier présenté en mi-1960 S. Ces câbles surmontent les limitations du PVC ont isolé des câbles, tels que la dégradation thermique, la résistance d'humidité pauvre et le thermoplasticity
Caractéristiques physiques et électriques
No.cores X | Isolation | Gaine | Ø externe | poids | Estimations actuelles en air 30℃ | Les estimations actuelles ont enterré 20℃ | |
croix-sec. | épaisseur | épaisseur | approximativement. | approximativement. | |||
Nominal | |||||||
Phase | Neutre | valeur | |||||
millimètre de ² | millimètre | millimètre | millimètre | millimètre | kilogramme/kilomètre | ||
3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
Application
Utilisé dans les endroits où il y a un risque du feu, tel que des hôtels, des hôpitaux, des centres commerciaux, des centrales, des centres de technologie de l'information, et des endroits où les gens sont transportés par les systèmes à rails et l'équipement précieux est stocké. Ces câbles ne conduisent pas des flammes pendant le feu, ne produisent pas des concentrations de fumée élevées, et ne créent pas un environnement corrosif, ainsi ils peuvent assurer une meilleure protection. Peut être employé intérieurement, extérieurement ou sous terre sans effort mécanique.
Comparé au PVC a isolé les câbles, XLPE a isolé des câbles ont les avantages suivants :
Avantages techniques :
Le courant évalué est plus haut et l'estimation de court-circuit est plus haute. Il est 1,2 temps qui du PVC.
Thermoset.
La résistance d'isolation est 1000 fois plus haut que cela des câbles de PVC.
Résistance d'humidité plus élevée.
Mieux résistance au courant de montée subite.
Basse perte diélectrique.
Améliorez la résistance chimique.
Une plus longue durée de vie.
Température de fonctionnement de câble relativement haut de 90°C et température de court-circuit de 250°C
Avantages d'affaires :
En raison du petit diamètre du câble et du weight* plus lourd, le coût de pose est réduit.
Les coûts inférieurs d'installation, parce que le diamètre du câble est relativement petit et le rayon de cintrage est petit, ainsi l'espace exigé pour étendre le câble est petit.
** Comparé au PVC a isolé des câbles, un plus petit câble peut être employé.
