220KV cable électrique imperméable de la transmission XLPE
Câble de XLPE

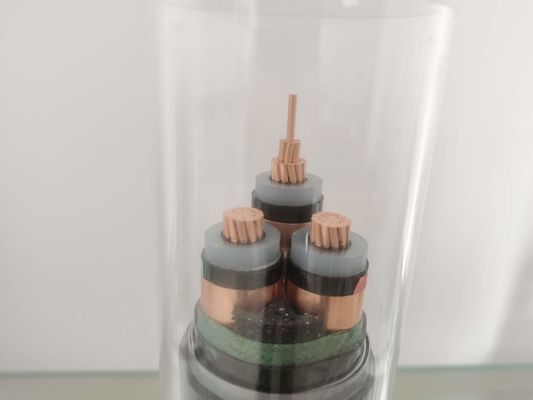

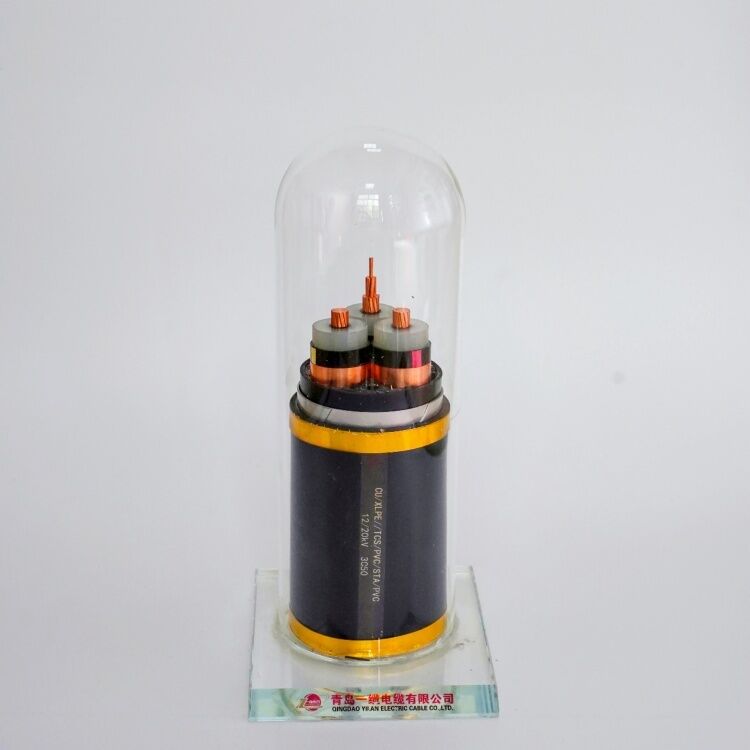

Le câble de XLPE se rapporte à un câble blindé réticulé de noyau en aluminium isolé par polyéthylène. Dans le câble de XLPE, le toron en aluminium est d'abord protégé sous forme d'extrusion semi-conductrice. Le toron en aluminium peut fournir une surface douce de conducteur et empêcher une cavité de former sur la surface de conducteur quand le câble est plié. Le conducteur de bouclier est isolé avec le composé expulsé de XLPE. La couche d'isolation est encore protégée avec une couche matérielle de semi-conducteur de non-métal, et un métal non magnétique protégeant la couche sous forme de bande de cuivre ou en aluminium est appliqué là-dessus. Si c'est un multiconducteur de câble, mettez le fil de noyau ainsi qu'un remplisseur approprié dans l'espace et enveloppez-le avec la bande de PVC ou le PVC expulsé. Pour la protection mécanique, le fil/bande/armure en aluminium non magnétiques de bande pour l'armure unipolaire de fil d'acier de câble et pour des multiconducteur de câble sont fournis sur l'enveloppe intérieure. Expulsent une couche de PVC/PE comme veste externe, habituellement avec la couleur arrière pour empêcher l'humidité d'entrer.
Caractéristiques physiques et électriques
No.cores X | Isolation | Gaine | Ø externe | poids | Estimations actuelles en air 30℃ | Les estimations actuelles ont enterré 20℃ | |
croix-sec. | épaisseur | épaisseur | approximativement. | approximativement. | |||
Nominal | |||||||
Phase | Neutre | valeur | |||||
millimètre de ² | millimètre | millimètre | millimètre | millimètre | kilogramme/kilomètre | ||
3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
L'isolation de cable électrique de XLPE est faite de XLPE (polyéthylène réticulé) évalué à 90 o C.
Conducteur : le rond plat, a rendu le fil en aluminium échoué ou le cuivre de grande pureté compact selon le niveau 2. du CEI 60228.
Gaine externe : PVC ou LSOH-bas fumée et halogène librement
Tension évaluée : tension moyenne et basse
Norme exécutive : construit selon la norme GB/T12706-2002 (mêmes qu'IEC60502).
Armure : fil d'acier galvanisé ou bande en acier.
Application
Les câbles de XLPE conviennent aux applications à haute tension de 132 kilovolts et ultra à haute tension générales. Le câble peut être employé pour de longs chemins de câble par transmission à haute tension, où la perte diélectrique joue un rôle important. Comparé à d'autres câbles à haute tension, ce câble est léger dans le poids, ainsi il peut être facilement étiré. Puisqu'il n'y a jamais n'importe quelle migration d'huile de l'isolateur, il peut être installé pour l'opération inclinée ou verticale sans hésitation. Le matériel d'isolation de XLPE a la résistance d'humidité extrêmement élevée, ainsi aucune précaution spéciale n'est exigée en se reliant et en se terminant. La connexion des câbles de XLPE prend moins de temps que tous les autres câbles traditionnels de catégorie semblable. Ces câbles peuvent être sans risque employés dans n'importe quelle disposition de vibration, telle que des ponts. Ces câbles ont une meilleure résistance à l'eau souterraine, aux produits chimiques, au pétrole et aux sels de fluor corrosifs. Ceux-ci n'ont aucun risque d'incendie. Ces câbles sont échec moins enclin dû au vieillissement et ont une plus longue durée de vie.
