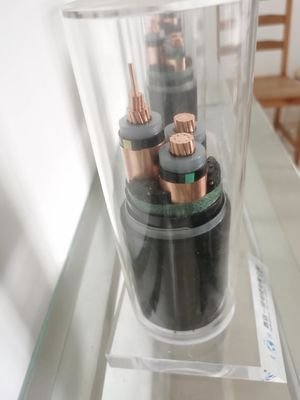

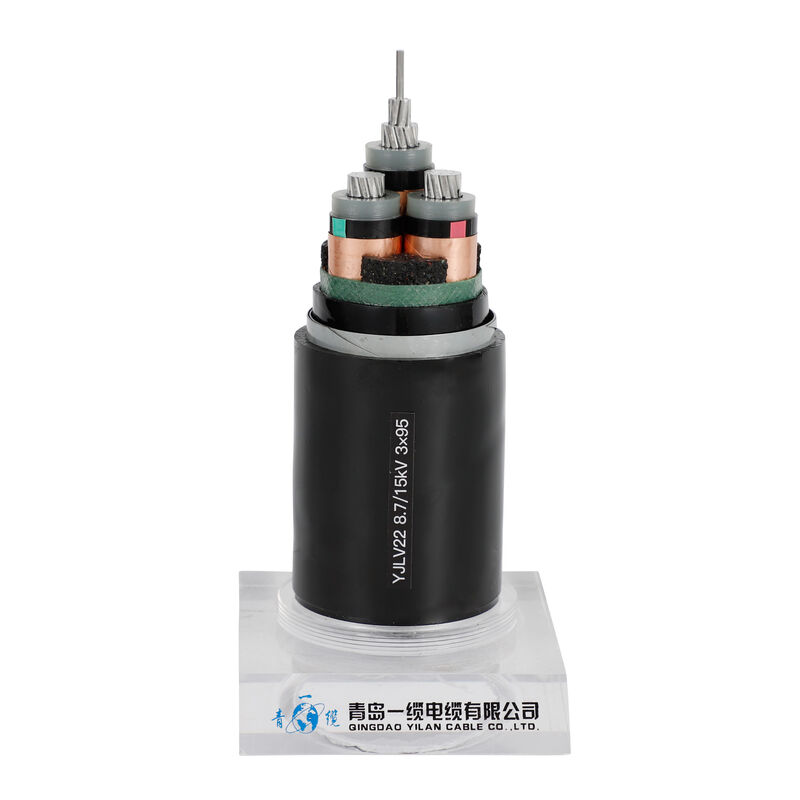

3-core XLPE a isolé le cable électrique
Câble isolé de XLPE
XLPE représente le polyéthylène réticulé ou le polyéthylène vulcanisé. En bref, le cable électrique de XLPE est un câble qui est correctement isolé par le composé de XLPE. Des cables électriques de XLPE s'appellent parfois les câbles de PEX ou les câbles de XLPE.
Puisque XLPE est polyéthylène réticulé, comparé aux câbles de PVC, des cables électriques de XLPE ayez une durée de vie actuelle et plus longue évaluée plus élevée. Dans des conditions de court-circuit, les cables électriques de XLPE peuvent résister aux températures jusqu'à 250ºC, alors que les câbles de PVC peuvent résister aux températures de 160ºC. Les cables électriques de XLPE ont également une capacité de surcharge plus élevée dans les situations d'urgence.
Caractéristiques physiques et électriques
No.cores X | Isolation | Gaine | Ø externe | poids | Estimations actuelles en air 30℃ | Les estimations actuelles ont enterré 20℃ | |
croix-sec. | épaisseur | épaisseur | approximativement. | approximativement. | |||
Nominal | |||||||
Phase | Neutre | valeur | |||||
millimètre de ² | millimètre | millimètre | millimètre | millimètre | kilogramme/kilomètre | ||
3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
L'isolation de cable électrique de XLPE est faite de XLPE (polyéthylène réticulé) évalué à 90 o C.
Conducteur : le rond plat, a rendu le fil en aluminium échoué ou le cuivre de grande pureté compact selon le niveau 2. du CEI 60228.
Gaine externe : PVC ou LSOH-bas fumée et halogène librement
Tension évaluée : tension moyenne et basse
Norme exécutive : construit selon la norme GB/T12706-2002 (mêmes qu'IEC60502).
Armure : fil d'acier galvanisé ou bande en acier.
Caractéristiques spatiales d'isolateur de XLPE
Les longues chaînes moléculaires du polyéthylène sont réticulées les uns avec les autres par un processus semblable à la vulcanisation en caoutchouc, formant de ce fait une structure de réseau tridimensionnelle avec les liens forts. Le polyéthylène pur est un matériel thermoplastique, c.-à-d., il se ramollit et devient en plastique une fois de chauffage, et durcit une fois refroidi. Le polyéthylène pur sera converti en XLPE thermoset, c.-à-d., il solidifiera de manière permanente après chauffage. Par le processus d'édition absolue, la couche d'isolation de polyéthylène du câble a la stabilité thermique, et le point de fusion est également considérablement amélioré. Par conséquent, XLPE a isolé des câbles fait améliorer une résistance thermique plus élevée et donc la résistance à la déformation thermique. En raison de son excellente représentation thermique, la capacité de chargement actuelle de câbles de XLPE est plus haute que celle des câbles traditionnels.
