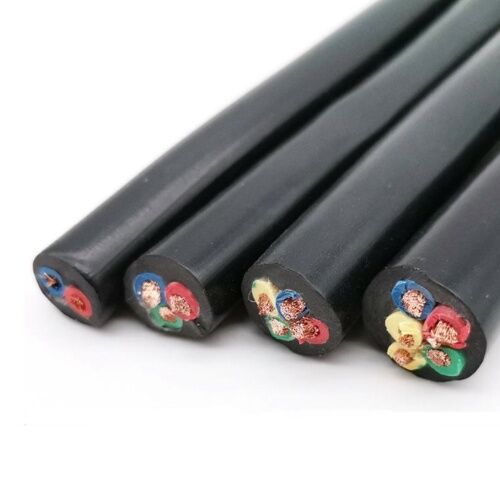

220kV XLPE a isolé le câble de résistant à l'eau
Données techniques
La température maximum de conducteur : dans la normale (90℃), l'urgence (130℃) ou les conditions de court-circuit ne dépassant pas 5 s (250℃).
Température ambiante minimum : Si la température ambiante est inférieure à 0℃, le câble devrait être préchauffé
Rayon de cintrage minimum : 20 (d + D) ± 5%
1. Conducteur :
1,1 conducteur circulaire compact, composé de plusieurs couches d'enroulements en spirale concentriques.
1,2 conducteurs segmentés. Les conducteurs se composent des conducteurs segmentés multiples se sont réunis ensemble pour former un noyau cylindrique.
2. Le semi-conducteur protégeant la couche sur le conducteur :
Afin d'empêcher la concentration de champ électrique, il y a une interface ultra-lisse du semi-conducteur XLPE entre le conducteur et la couche d'isolation.
3. Isolation de XLPE :
En travaillant sous la haute tension, la couche d'isolation isole la couche de armature de la couche de armature fonctionnant au potentiel au sol. L'isolant doit pouvoir résister au champ électrique dans des conditions de fonctionnement évaluées et passagères.
4. Semi-conducteur protégeant la couche sur la couche d'isolation :
Cette couche a la même fonction que le bouclier de conducteur : il graduellement transitions d'un milieu isolant avec un champ électrique différent de zéro à un milieu conducteur avec un champ électrique zéro (ici, le bouclier de câble en métal).
5. Écran en métal :
Écran en aluminium ondulé soudé longitudinal
Noyau : Simple
6. Gaine :
PVC (IEC60502 PE DE ST 2) (IEC60502 ST 7)
7. Reconnaissance de noyau :
naturel
8. Inscription de câble :
Graver ou imprimer en refief
9. Norme :
LE CEI 62067 GIGAOCTET/T 11017 DU CEI 60840 DU GIGAOCTET/T 18890
10. Application :
Il est employé pour la ligne de transmission entre les deux unités du réseau de distribution, l'unité de générateur et l'unité de distribution, ou la station ou la sous-station de transmission.
11. Pose :
Transport aérien ou enterrement direct
Caractéristiques physiques et électriques
| No.cores X | Isolation | Gaine | Ø externe | poids | Estimations actuelles en air 30℃ | Les estimations actuelles ont enterré 20℃ | |
| croix-sec. | épaisseur | épaisseur | approximativement. | approximativement. | |||
| Nominal | |||||||
| Phase | Neutre | valeur | |||||
| millimètre de ² | millimètre | millimètre | millimètre | millimètre | kilogramme/kilomètre | ||
| 3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
| 3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
| 3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
| 3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
| 3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
L'isolation de cable électrique de XLPE est faite de XLPE (polyéthylène réticulé) évalué à 90 o C.
Conducteur : le rond plat, a rendu le fil en aluminium échoué ou le cuivre de grande pureté compact selon le niveau 2. du CEI 60228.
Gaine externe : PVC ou LSOH-bas fumée et halogène librement
Tension évaluée : tension moyenne et basse
Norme exécutive : construit selon la norme GB/T12706-2002 (mêmes qu'IEC60502).
Armure : fil d'acier galvanisé ou bande en acier.
Construction
Conducteur : Cuivre recuit ou cuivre bidon
Classe solide ronde 1 (RE) du CEI 60228 de câblage cuivre -
Classe échouée ronde 2 (RM) du CEI 60228 de câblage cuivre
- Classe tordue sectorielle 2 (SM) du CEI 60228 de câblage cuivre -
Niveau flexible rond 5 du CEI 60228 de câblage cuivre
Conducteur protégeant la couche : bande semi-conductrice ou extrusion semi-conductrice
Couche d'isolation : XLPE
Isolation protégeant la couche : bande semi-conductrice ou bande d'extrusion ou/et en cuivre semi-conductrice
Couverture intérieure : remplisseur et bande enveloppés ou expulsés
Armure en métal : bande en acier galvanisée (STA) ou fil d'acier galvanisé (la SWA)
Gaine : PVC ou PE
