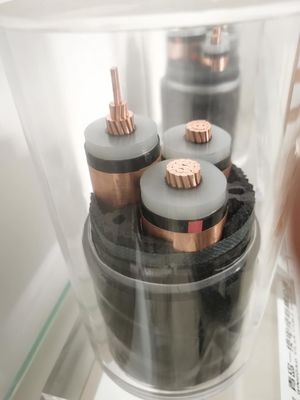

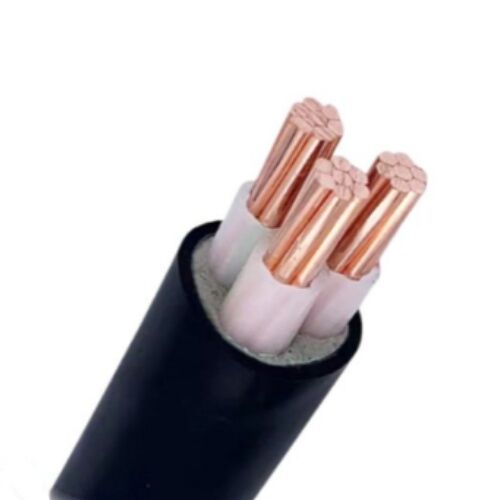

XLPE a isolé des câbles d'Electric Power
Application de câble isolé de XLPE
XLPE a isolé des cables électriques convient au transport d'énergie et aux systèmes de distribution avec une tension évaluée jusqu'à 15kV. Pour l'installation fixe en plein air, il est enterré directement dans le chemin de câbles. Les câbles blindés de bande en acier (STA) peuvent résister aux forces mécaniques mais ne peuvent pas résister aux forces de tension importantes. Les câbles (la SWA) blindés en acier peuvent résister aux forces mécaniques et aux forces de tension.
Tension évaluée : 0,6/1kV, 1,8/3kV, 3,6/6kV, 6/6kV, 6/10kV, 8,7/10kV, 8,7/15kV
Caractéristiques physiques et électriques
No.cores X | Isolation | Gaine | Ø externe | poids | Estimations actuelles en air 30℃ | Les estimations actuelles ont enterré 20℃ | |
croix-sec. | épaisseur | épaisseur | approximativement. | approximativement. | |||
Nominal | |||||||
Phase | Neutre | valeur | |||||
millimètre de ² | millimètre | millimètre | millimètre | millimètre | kilogramme/kilomètre | ||
3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
Excellente perte et économie d'énergie de transmission électriques sans propriétés électriques et physiques.
La capacité de porter la grande actuel-plus haute température de fonctionnement.
Plus de haute résistance et stabilité-résistance à la déformation thermique, à la fissuration d'effort et au vieillissement thermique.
Facile à installer-aucune ligne restrictions de disposition, aucune restrictions de terrain ou de taille.
Entretien-libre- à 60 années de service de vie.
Notre avantage
Seulement matériaux d'isolation de haute qualité de l'utilisation XLPE.
La production en série te fournit des prix concurrentiels.
Des aperçus gratuits et l'OEM sont fournis.
Construction
Conducteur : Cuivre recuit ou cuivre bidon
Classe solide ronde 1 (RE) du CEI 60228 de câblage cuivre -
Classe échouée ronde 2 (RM) du CEI 60228 de câblage cuivre
- Classe tordue sectorielle 2 (SM) du CEI 60228 de câblage cuivre -
Niveau flexible rond 5 du CEI 60228 de câblage cuivre
Conducteur protégeant la couche : bande semi-conductrice ou extrusion semi-conductrice
Couche d'isolation : XLPE
Isolation protégeant la couche : bande semi-conductrice ou bande d'extrusion ou/et en cuivre semi-conductrice
Couverture intérieure : remplisseur et bande enveloppés ou expulsés
Armure en métal : bande en acier galvanisée (STA) ou fil d'acier galvanisé (la SWA)
Gaine : PVC ou PE
