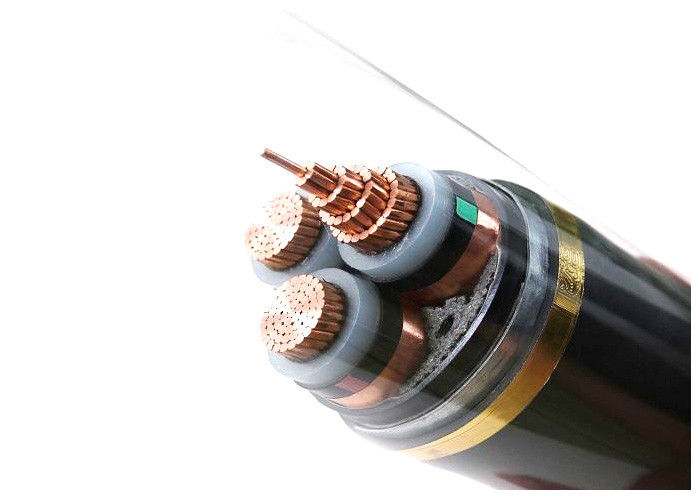

Câble d'alimentation électrique isolé XLPE 3,6 kV/6 kV IEC60502-2 STA MV
Application
Appliquer sur les puits, l'eau et le sol, capables de supporter une pression positive plus importante. Le câble d'alimentation isolé XLPE à tension moyenne est utilisé pour transmettre et distribuer l'énergie dans le système de transmission et de distribution d'énergie de 35 kV ou moins. Il est généralement appliqué aux domaines tels que l'énergie, la construction, les mines, la métallurgie, l'industrie pétrochimique et la communication en remplacement complet du câble d'alimentation isolé en papier immergé dans l'huile.
Propriété
Ce produit est applicable à la ligne de transmission et de distribution d'énergie avec une tension nominale CA (U0/U) d'un système 3,6/6 kV-26/36 kV. Il est acheminé dans l'air (cadre de pont de câbles, support mural intérieur et plateau) et dans le sol (enfoui directement, tranchée de câbles, tuyau, etc.) respectivement en fonction de la différence de structure de la couche de protection.
1. La température de fonctionnement la plus élevée autorisée du conducteur pour un travail à long terme est de 90 degrés.
2. En court-circuit (le long terme maximum ne dépasse pas 5 secondes). La température la plus élevée pour le conducteur ne dépasse pas 250 degrés.
3.Le câble est posé sans limite de chute horizontale. La température ambiante ne doit pas être inférieure à 0 lors de la pose. Sinon, il faut le préchauffer.
4. Excellentes performances électriques, résistance à la corrosion chimique.
5. Ils peuvent supporter une traction recommandée une fois posés. Ils peuvent supporter une traction de l'extérieur. Laissent une faible fumée sans halogène après avoir brûlé. Retardez la combustion du câble.
Construction
| Conducteur |
Conducteur toronné en cuivre compact, classe 2 selon CEI 60228 |
| Conducteur circulaire en cuivre massif, classe 1 selon CEI 60228 |
| Conducteur en cuivre toronné flexible, classe 5 selon CEI 60228 |
| Écran conducteur |
Semi-conducteur |
| Isolation |
XLPE (polyéthylène réticulé) |
| Écran d'isolation |
Semi-conducteur |
| Bouclier métallique |
Écran de bande de cuivre ou fil de cuivre et bouclier de bande de cuivre |
| Remplisseur |
Bande de remplissage |
| Ruban d'emballage |
Ruban d'emballage non tissé ou ruban d'emballage lsoh |
| Revêtement intérieur |
PVC extrudé, ou LSOH |
| Armure |
Armure en ruban d'acier |
| Gaine globale |
PVC, FR-PVC, PE ou LSOH |
Caractéristiques
| Câble d'alimentation MV (6 à 35 kv) |
| Modèle et description Uo/U(Um)=3,6/6(7,2), 6/6(7,2), 6/10(12), 8,7/10(12), 8,7/15(17,5), 12/20(24), 18/30(36), 21/35(40,5), 26/35(40,5)kV |
Nombre de noyau |
Zone de section transversale du conducteur (mm2) |
| isolation XLPE |
1 noyau 3 noyaux |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm² |
| Noyau de Cu |
Al Core |
| YJV, N2XSY ; câble d'alimentation à gaine PVC |
YJLV, NA2XSY; Câble d'alimentation gainé PVC |
| YJV22 ; ruban d'acier blindé, câble d'alimentation à gaine PVC |
YJLV22 ; ruban d'acier blindé, câble d'alimentation à gaine PVC |
| YJV32, YJV42 ; câble d'alimentation blindé en fil d'acier, gainé de PVC |
YJLV32, YJLV42 ; câble d'alimentation blindé en fil d'acier, gainé de PVC |
| isolation en PVC |
| Noyau de Cu |
Al Core |
| VV(VY);Câble d'alimentation à gaine PVC(PE) |
VLV(VLY);Câble d'alimentation à gaine PVC(PE) |
| VV22 (VV23); ruban d'acier blindé, câble d'alimentation gainé de PVC (PE) |
VLV22 (VLV23); ruban d'acier blindé, câble d'alimentation gainé de PVC (PE) |
| VV32 (VV33), VV42 (VV43) ; câble d'alimentation blindé en fil d'acier, gainé de PVC (PE) |
VLV32(VLV33),VLV42(VLV43); câble d'alimentation blindé en fil d'acier, gainé de PVC(PE) |
Données techniques
| Tension d'essai |
6 / 10 kV |
[kV] |
21 / 5 minutes. |
| |
12 / 20 kilovolts |
[kV] |
42 / 5 minutes. |
| |
18 / 30 kilovolts |
[kV] |
63 / 5 minutes. |
| Plage de température |
en mouvement |
|
-20°C à +90°C |
| |
fixé |
|
-20°C à +90°C |
| Température de fonctionnement |
court-circuit |
°C |
250 |
| Temps de court-circuit |
maximum. |
[seconde] |
5 |
| Rayon de courbure |
min. |
x diamètre |
15 |
| Inflammabilité |
standard |
|
EN 50265-2-1 |
| Nom. Section transversale du conducteur |
Brins n°/Dia. De chef d'orchestre |
Épaisseur d'isolation |
Épaisseur de la gaine intérieure |
Épaisseur du ruban d'acier |
Épaisseur de la gaine |
Env. DO |
Env. Poids |
Max. Résistance CC du conducteur (20 ℃) |
Test de tension CA |
Note actuelle |
| mm2 |
pièces/mm |
mm |
mm |
mm |
mm |
(mm) |
kg/km |
Ω /km |
kV/5min |
Dans l'air (A) |
Dans le sol (A) |
| 3 × 35 |
7/2.52 |
5.5 |
1.8 |
2 × 0,5 |
2.9 |
58,0 |
4840 |
0,524 |
42 |
140 |
155 |
| 3 × 50 |
10/2.52 |
5.5 |
1.8 |
2 × 0,5 |
3.0 |
61,0 |
5463 |
0,387 |
42 |
165 |
180 |
| 3 × 70 |
14/2.52 |
5.5 |
2.0 |
2 × 0,5 |
3.1 |
65,0 |
6446 |
0,268 |
42 |
210 |
220 |
| 3 × 95 |
19/2.52 |
5.5 |
2.0 |
2 × 0,5 |
3.2 |
68,0 |
7457 |
0,193 |
42 |
255 |
265 |
| 3 × 120 |
24/2.52 |
5.5 |
2.0 |
2 × 0,5 |
3.3 |
71,0 |
8459 |
0,153 |
42 |
290 |
300 |
| 3 × 150 |
30/2.52 |
5.5 |
2.2 |
2 × 0,5 |
3.4 |
75,0 |
10555 |
0,124 |
42 |
330 |
340 |
| 3 × 185 |
37/2.52 |
5.5 |
2.2 |
2 × 0,5 |
3.5 |
78,0 |
11925 |
0,0991 |
42 |
375 |
380 |
| 3 × 240 |
48/2.52 |
5.5 |
2.2 |
2 × 0,8 |
3.7 |
83,0 |
13959 |
0,0754 |
42 |
435 |
435 |
| 3 × 300 |
61/2.52 |
5.5 |
2.2 |
2 × 0,8 |
3.9 |
88,0 |
16314 |
0,0601 |
42 |
495 |
485 |
| 3 × 400 |
61/2.97 |
5.5 |
2.3 |
2 × 0,8 |
4.1 |
95,0 |
19032 |
0,047 |
42 |
565 |
520 |
Caractéristiques du produit :
- Excellentes propriétés électriques et physiques : beaucoup moins de perte de transmission d'électricité, économie d'énergie.
- Capacité de transporter des courants importants – Température de fonctionnement plus élevée.
- Résistance et stabilité supérieures – Anti-déformation thermique, fissures de contrainte ainsi que vieillissement thermique.
- Facilité d'installation - Aucune limitation de disposition des lignes ni restriction de topographie ou de hauteur.
- Sans entretien – Longue durée de vie jusqu'à 60 ans.
