Câble d'alimentation isolé haute tension XLPE blindé à trois cœurs 19/33KV 3x300SQMM
Construction

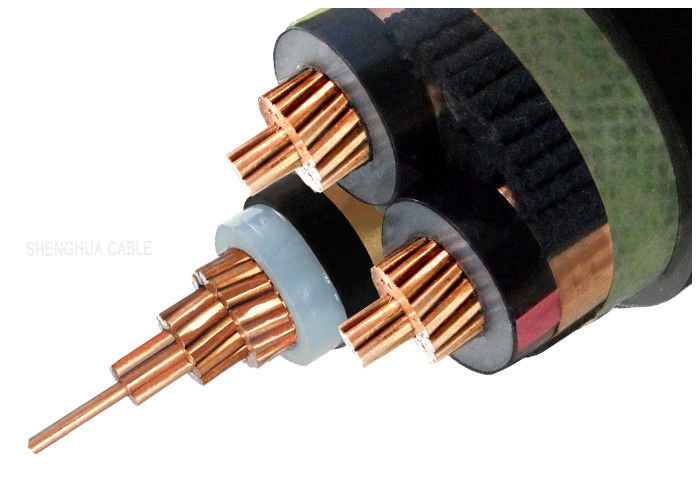

Câble électrique blindé CU/XLPE/STA/PVC
- Noyau rond en aluminium nu toronné selon la norme CEI 60228
-Couche semi-conductrice intérieure
- Isolation du noyau XLPE
- Code couleur selon HD 308 S2
- Couche semi-conductrice externe
- Ruban semi-conducteur
- Écran en ruban de cuivre
- Remplisseur
- Gaine intérieure en PVC
- Armure en ruban d'acier galvanisé (STA)
- Gaine extérieure en PVC (rouge ou noir)
Nom de code :
YJ : isolation XLPE
L : conducteur en aluminium
V : gaine PVC
32 : Armure en fil d'acier – 3 noyaux
22 : Blindage en ruban d'acier – 3 noyaux
72 : Armure en fil d'aluminium – 1 âme
62 : Blindage en ruban d'acier inoxydable – 1 âme
ZR : Résistant aux flammes
Application
Utilisé pour les lignes de transport et de distribution d'énergie avec une tension nominale de 35 kV et moins.
Câble d'alimentation haute et moyenne tension pour application statique dans le sol, à l'intérieur et à l'extérieur des installations, à l'extérieur, dans les canaux de câbles, dans l'eau, dans des conditions où les câbles ne sont pas exposés à des contraintes mécaniques et à des contraintes de traction plus importantes.
| Câble d'alimentation MV (11kv 15kv 33kv) |
| Modèle et description Uo/U(Um)=3,6/6(7,2), 6/6(7,2), 6/10(12), 8,7/10(12), 8,7/15(17,5), 12/20(24), 18/30(36), 21/35(40,5), 26/35(40,5)kV |
Nombre de noyau |
Zone de section transversale du conducteur (mm2) |
| isolation XLPE |
1 noyau 3 noyaux |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm² |
| Noyau de Cu |
| YJV, N2XSY ; câble d'alimentation à gaine PVC |
| YJV22 ; ruban d'acier blindé, câble d'alimentation à gaine PVC |
| YJV32, YJV42 ; câble d'alimentation blindé en fil d'acier, gainé de PVC |
| Al Core |
| YJLV, NA2XSY; Câble d'alimentation gainé PVC |
| YJLV22 ; ruban d'acier blindé, câble d'alimentation à gaine PVC |
| YJLV32, YJLV42 ; câble d'alimentation blindé en fil d'acier, gainé de PVC |
Standard
International : CEI 60502, CEI 60228
Chine : GB/T 12706
Autres normes telles que BS, DIN et ICEA sur demande
Données techniques :
Température maximale du conducteur : inférieure à la normale (90ÔC), urgence (130ÔC) ou court-circuit pas plus de 5 s (250 ℃).
Min. Température ambiante. 0ÔC, après installation et seulement lorsque le câble est en position fixe
Min. Rayon de courbure : 15 x diamètre extérieur du câble pour un seul noyau
12 x câble OD pour multicœur
| Tension d'essai |
6 / 10 kV |
[kV] |
21 / 5 minutes. |
| |
12 / 20 kilovolts |
[kV] |
42 / 5 minutes. |
| |
18 / 30 kilovolts |
[kV] |
63 / 5 minutes. |
| Plage de température |
en mouvement |
|
-5°C à +70°C |
| |
fixé |
|
-20°C à +70°C |
| Température de fonctionnement |
court-circuit |
°C |
250 |
| Temps de court-circuit |
maximum. |
[seconde] |
5 |
| Rayon de courbure |
min. |
x diamètre |
15 |
| Inflammabilité |
standard |
|
EN 60332-1-2 |
| Nom. Section transversale du conducteur |
Brins n°/Dia. De chef d'orchestre |
Épaisseur d'isolation |
Épaisseur de la gaine intérieure |
Dia. De fil d'armure |
Épaisseur de la gaine |
Env. DO |
Env.
Poids
|
Max. Résistance CC du conducteur (20 ℃) |
Test de tension CA |
Note actuelle |
| mm2 |
pièces/mm |
mm |
mm |
mm |
mm |
(mm) |
kg/km |
Ω /km |
kV/5min |
Dans l'air (A) |
Dans le sol (A) |
| 3 × 50 |
10/2.52 |
8 |
1.8 |
3.15 |
3.5 |
80,0 |
9376 |
0,387 |
63 |
175 |
180 |
| 3 × 70 |
14/2.52 |
8 |
1.8 |
3.15 |
3.6 |
84,0 |
10426 |
0,268 |
63 |
220 |
220 |
| 3 × 95 |
19/2.52 |
8 |
1.8 |
3.15 |
3.7 |
87,0 |
11475 |
0,193 |
63 |
255 |
265 |
| 3 × 120 |
24/2.52 |
8 |
1.8 |
3.15 |
3.8 |
90,0 |
12598 |
0,153 |
63 |
290 |
300 |
| 3 × 150 |
30/2.52 |
8 |
1.8 |
3.15 |
3.9 |
93,0 |
13855 |
0,124 |
63 |
330 |
340 |
| 3 × 185 |
37/2.52 |
8 |
1.8 |
3.15 |
4.0 |
96,0 |
15233 |
0,0991 |
63 |
435 |
380 |
| 3 × 240 |
48/2.52 |
8 |
2.0 |
3.15 |
4.2 |
102,0 |
17481 |
0,0754 |
63 |
495 |
435 |
| 3 × 300 |
61/2.52 |
8 |
2.0 |
3.15 |
4.4 |
107,0 |
19731 |
0,0601 |
63 |
565 |
485 |
| 3 × 400 |
61/2.97 |
8 |
2.0 |
3.15 |
4.6 |
114,0 |
23422 |
0,0470 |
63 |
640 |
520
|
