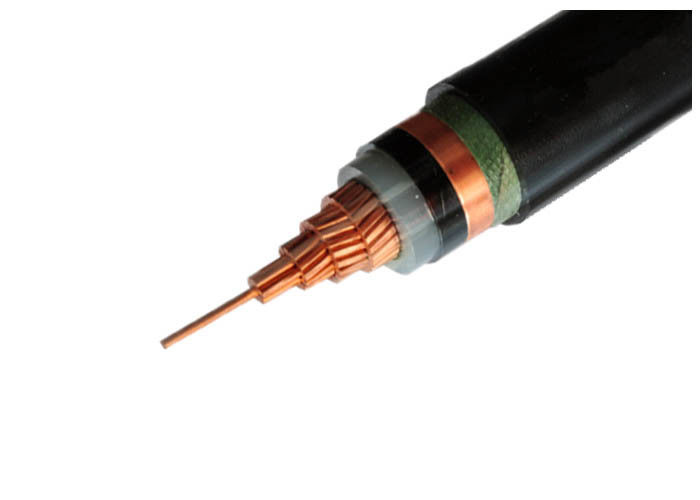

1x240squaremm 33kV XLPE a isolé le câble d'alimentation 300mm2 câble électrique de moyenne tension IEC60502-2
Construction
Conducteur : Conducteur en cuivre toronné compact, Cl.2 selon CEI 60228
Écran conducteur : Semi-conducteur
Isolation : XLPE (polyéthylène réticulé) évalué à 90 OC
Écran d'isolation : Semi-conducteur
Écran : Ruban de cuivre
Gaine : PVC ou FR-PVC type ST2 selon IEC 60502, noire
Normes
International : CEI 60502, CEI 60228 (CEI 60332-3 pour ZR-YJV uniquement)
Chine : GB/T 12706, (GB/T 18380-3 pour ZR-YJV uniquement)
Autres normes telles que BS, DIN et ICEA sur demande
Données techniques
Tension nominale : 33 kV
Température maximale du conducteur : dans des conditions normales (90 OC), d'urgence (130 OC) ou de court-circuit pas plus de 5 s (250 ℃).
Min. Température ambiante. 0 OC, après installation et uniquement lorsque le câble est en position fixe
Min. Rayon de courbure : 20 x diamètre extérieur du câble pour un seul noyau
15 x câble OD pour multicœur
Caractéristiques
| Nom. Section transversale du conducteur |
Brins n°/Dia. De chef d'orchestre |
Épaisseur d'isolation |
Épaisseur de la gaine |
Env. DO |
Env. |
Max. Résistance CC du conducteur (20 ℃) |
Test de tension CA |
Note actuelle |
| Poids |
| mm2 |
pièces/mm |
mm |
mm |
(mm) |
kg/km |
Ω /km |
kV/5min |
Dans l'air (A) |
Dans le sol (A) |
| 1 × 50 |
10/2.52 |
8 |
2 |
33 |
1560 |
0,387 |
63 |
210 |
215 |
| 1 × 70 |
14/2.52 |
8 |
2.1 |
35 |
1840 |
0,268 |
63 |
260 |
265 |
| 1 × 95 |
19/2.52 |
8 |
2.1 |
36 |
2140 |
0,193 |
63 |
320 |
315 |
| 1 × 120 |
24/2.52 |
8 |
2.2 |
38 |
2450 |
0,153 |
63 |
370 |
360 |
| 1 × 150 |
30/2.52 |
8 |
2.2 |
39 |
2790 |
0,124 |
63 |
420 |
405 |
| 1 × 185 |
37/2.52 |
8 |
2.3 |
41 |
3200 |
0,0991 |
63 |
480 |
455 |
| 1 × 240 |
48/2.52 |
8 |
2.3 |
43 |
3800 |
0,0754 |
63 |
565 |
530 |
| 1 × 300 |
61/2.52 |
8 |
2.4 |
45 |
4460 |
0,0601 |
63 |
650 |
595 |
| 1 × 400 |
61/2.97 |
8 |
2.5 |
49 |
5530 |
0,047 |
63 |
755 |
680 |
| 1 × 500 |
61/3.23 |
8 |
2.6 |
53 |
6160 |
0,0366 |
63 |
865 |
765 |
| 1 × 630 |
61/3.50 |
8 |
2.7 |
56 |
8020 |
0,0283 |
63 |
1000 |
860 |
| |
|
|
|
|
|
|
|
|
|
Emballage et expédition
Nous sommes capables de respecter les délais de livraison les plus stricts en fonction du bon de commande.
Le respect des délais est toujours la priorité absolue, car tout retard dans la livraison du câble peut y contribuer.
au retard global du projet et au dépassement des coûts.
Le câble est fourni en bobines de bois, en boîtes ondulées et en bobines. Les extrémités des câbles sont scellées avec du BOPP
ruban adhésif et capuchons d'étanchéité non hygroscopiques pour protéger les extrémités du câble de l'humidité.
Le marquage requis doit être imprimé avec un matériau résistant aux intempéries sur l'extérieur du tambour.
selon l'exigence du client.
