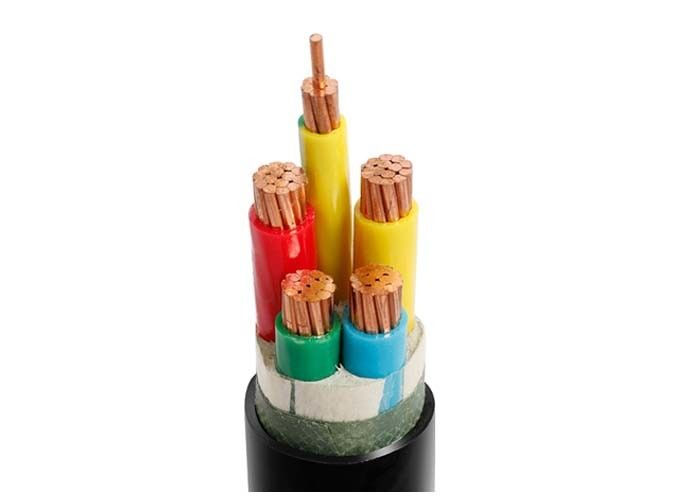

Cable d'alimentation isolée LV à basse tension à plusieurs cœurs en cuivre électrique XLPE avec certificats
Applications: Le câble isolé XLPE est utilisé comme ligne de distribution et de transmission électrique à tension nominale de 0,6/1KV.
Construction:
| Conducteur |
Conducteur de cuivre conformément à la norme IEC 60228, classe 2 |
| Conducteurs circulaires ou en forme de cercle |
| Le conducteur flexible (classe 5) est facultatif. |
| Isolement |
XLPE (polyéthylène relié en croisement) à 90°C,de nombreuses couleurs en option |
| Écran métallique optionnel |
Tissu de cuivre ou fils de cuivre tressés facultativement |
| Enveloppe |
PVC ou FR-PVC de type ST2 à IEC 60502, noir ou rouge ou personnalisation |
Conseils pour commander
Voltage nominal
Norme d'application: CEI/BS/UL/GB
Nombre de cœurs et indéfinition des cœurs de câble
Taille et construction du conducteur
Type d'isolation
En cas d'armure, le type et le matériau de l'armure
L'exigence d'une gaine
Longueur du câble et exigences d'emballage
Autres exigences
Données techniques:Tension nominale:0.6/1kV basse tension
Température maximale du conducteur: dans des conditions normales (90°C), d'urgence (130°C) ou de court-circuit, pas plus de 5 s (250°C).
Température ambiante minimale 0 oC, après installation et uniquement lorsque le câble est en position fixe
Radius de flexion minimum: 20 fois le câble O.D. pour un seul noyau sans blindage
15 câbles O.D. pour multi-noyau sans blindage
15 x câble O.D pour un seul noyau avec blindage
12 câbles O.D. pour multi-noyau avec blindage
Les normes:Pour les véhicules à moteur à commande électrique, la valeur de l'indicateur de freinage doit être égale ou supérieure à:
Chine: GB/T 12706, (GB/T 18380-3 uniquement pour le type FR)
Autres normes telles que BS, DIN, VDE et ICEA sur demande
Installation
1La température d'installation ne doit pas dépasser 20°C. Si la température ambiante est inférieure à 0°C, le câble doit être préchauffé.
2Le rayon de flexion du câble ne doit pas être inférieur à 8.
3Après l'installation, le câble doit être soumis à un essai de tension pendant 15 min. 3,5 kV CC.
Paramètre technique:
Fiche de données pour le câble d'alimentation à quatre cœurs
| Nom de la section transversale du conducteur |
Épaisseur d'isolation |
Épaisseur de la gaine |
Une surdose. |
Approximativement.
Le poids |
Résistance max. DC du conducteur (20 °C) |
Testez la tension AC |
Notation actuelle |
| 4 × 4 |
0.7 |
1.8 |
13.0 |
253 |
4.61 |
3.5 |
34 |
45 |
| 4 × 6 |
0.7 |
1.8 |
14.0 |
337 |
3.08 |
3.5 |
43 |
57 |
| 4 × 10 |
0.7 |
1.8 |
17.0 |
501 |
1.83 |
3.5 |
60 |
77 |
| 4 × 16 |
0.7 |
1.8 |
20.0 |
778 |
1.15 |
3.5 |
83 |
105 |
| 4 × 25 |
0.9 |
1.8 |
23.0 |
1160 |
0.727 |
3.5 |
105 |
125 |
| 4 × 35 |
0.9 |
1.8 |
25 |
1554 |
0.524 |
3.5 |
125 |
155 |
| 4 × 50 |
1.0 |
1.8 |
23 |
2148 |
0.387 |
3.5 |
160 |
185 |
| 4 × 70 |
1.1 |
1.8 |
27 |
2928 |
0.268 |
3.5 |
200 |
225 |
| 4 × 95 |
1.1 |
1.9 |
31 |
3854 |
0.193 |
3.5 |
245 |
270 |
| 4 × 120 |
1.2 |
2.0 |
33 |
4925 |
0.153 |
3.5 |
285 |
310 |
| 4 × 150 |
1.4 |
2.2 |
38 |
6238 |
0.124 |
3.5 |
325 |
345 |
| 4 × 185 |
1.6 |
2.3 |
42 |
7562 |
0.0991 |
3.5 |
375 |
390 |
| 4 × 240 |
1.7 |
2.5 |
47 |
9836 |
0.0754 |
3.5 |
440 |
450 |
| 4 × 300 |
1.8 |
2.6 |
52 |
12550 |
0.0601 |
3.5 |
505 |
515 |
| 4 × 400 |
2.0 |
3.1 |
66 |
15929 |
0.0470 |
3.5 |
570 |
575 |
|
Emballage et expéditionNous sommes capables de respecter les délais de livraison les plus stricts selon chaque commande.Le respect des délais est toujours la priorité absolue, car tout retard dans la livraison du câble peut contribuer au retard global du projet et au dépassement des coûts..
Le câble est fourni dans des bobines en bois, des boîtes ondulées et des bobines.Le marquage requis doit être imprimé avec un matériau résistant aux intempéries sur l'extérieur du tambour selon les exigences du client..
Service après-vente
Nous, Shanghai Shenghua Cable Group, sommes spécialisés dans la R&D et la fabrication de câbles et de fils.qui couvre tout le processus de gestion de l'entrepriseUn système complet de contrôle de la qualité a été mis en place pour s'assurer que les produits répondent aux normes internationales.Excellent service et marque bien connue. " Respecter l'assurance qualité, dédié à fournir aux utilisateurs des produits fiables toujours " est notre engagement envers la qualité.Les produits de notre société sont assurés par PICC (la compagnie d'assurance du peuple de Chine)En outre, nous offrons des garanties spécifiques comme suit:
1.Nous garantissons que nous respecterons les exigences de la période de garantie spécifiées dans le contrat.
2Nous serons fabriqués selon ces spécifications et que les marchandises seront neuves, inutilisées, des modèles les plus récents ou actuels.Nous fournirons les marchandises strictement selon les exigences du contrat.
3La garantie est valable pendant douze (12) mois après la date de délivrance de la marchandise ou de toute partie de celle-ci.
dont, selon le cas, ont été livrés et acceptés à la destination finale
indiqués dans le CCS, ou pendant dix-huit (18) mois après la date de l'expédition au départ du port ou
lieu de chargement dans le pays d'origine, selon le délai qui se termine le plus tôt.
4Au cours de la période de garantie, l'acheteur peut déclarer directement au fabricant sous forme écrite ou par l'intermédiaire de l'agent s'il y a un problème de qualité des marchandises.Le fabricant effectuera la réparation ou le remplacement dans un délai raisonnable, et prendra en charge toutes les dépenses afférentes.
