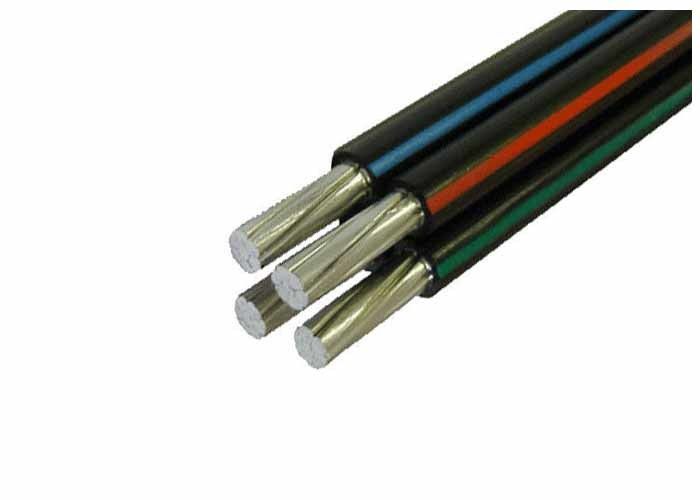

Le câble empaqueté par antenne, PE a isolé des conducteurs d'alliage d'aluminium de câble
Description
Les câbles empaquetés par antenne conçus pour les lignes aériennes de distribution ont un messager neutre isolé fait d'AAAC, que le conducteur en aluminium isolé de phase sont hélicoïdal enroulé au-dessus de elle. Les câbles sont évalués à 0.6/1 (1,2) kilovolts et se conforment à IEC60502.
Construction
phase d'a) - le conducteur de phase sera du conducteur en aluminium de l'état H68 et de la circulaire compacte échoués.
neutre ou messager de b) - le conducteur de neutre ou de messager sera du conducteur d'alliage d'aluminium et de la circulaire compacte échoués.
La phase, des conducteurs neutres seront expulsés avec du polyéthylène (PE) comme isolation.
Programme des conditions particulières techniques
| Conducteur de phase | |||||||||||
| Section transversale nominale | millimètre de ² | 16 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| Nombre de noyaux | 1 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Nombre minimal de fils | 6 | 6 | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| Épaisseur nominale d'isolation | millimètre | 1 | 1 | 1,2 | 1,2 | 1,4 | 1,4 | 1,6 | 1,6 | 1,8 | 2,0 |
| Diamètre de noyau isolé | millimètre | 6,8 | 6,8 | 8,5 | 9,5 | 11,2 | 13,0 | 15,1 | 16,6 | 18,4 | 20,6 |
| Résistance maximale de C.C à 20℃ | ohm/km | 1,91 | 1,91 | 1,20 | 0,868 | 0,641 | 0,443 | 0,320 | 0,253 | 0,206 | 0,164 |
| Estimation actuelle au vent immobile, ambiant | A | 61 | 61 | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| temperature=30℃ | |||||||||||
| Conducteur temperature=75℃ | |||||||||||
| Conducteur de messager | |||||||||||
| Section transversale nominale | millimètre de ² | 25 | 25 | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Nombre minimal de fils | 6 | 6 | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Épaisseur nominale d'isolation | millimètre | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,4 | 1,4 | 1,4 | 1,6 | 1,6 |
| Diamètre de noyau isolé | millimètre | 8,5 | 8,5 | 8,5 | 8,5 | 9,5 | 11,2 | 13,1 | 13,1 | 15,1 | 16,6 |
| Résistance maximale de C.C à 20℃ | ohm/km | 1,312 | 1,312 | 1,312 | 1,312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
| Calculé cassant la charge | kN | 6,4 | 6,4 | 6,4 | 6,4 | 8,9 | 12,1 | 18,0 | 18,0 | 24,2 | 30,8 |
| Câble terminé | |||||||||||
| Diamètre approximativement global | millimètre | 15,3 | 19,0 | 23,2 | 25,6 | 30,0 | 34,9 | 40,6 | 44,1 | 49,2 | 54,9 |
| Approximativement poids de câble | kg/km | 160 | 290 | 400 | 500 | 680 | 920 | 1270 | 1510 | 1870 | 2340 |
| Longueur d'emballage | m/drum | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
1. ASTM, BS, NFC, le CEI, norme DIN
2. résistance à la traction forte (AAAC) qui est meilleure que l'acier ;
3. tension évaluée : 0.6/1KV ou 10 kilovolts
4. Utilisé pour les lignes aériennes de transport d'énergie ;
Nos produits sont vendus dans le monde entier. Vous pouvez être assuré de l'ensemble du processus de nos produits.
