Lieu d'origine La Chine
Nom de marque QINGDAO YICABLE CABLE
Certification TS 11654 AER
Détails du produit
Conducteur de phase:
Aluminium
Isolation:
PE ou PVC
Tension nominale:
0,6 / 1kV
Application:
Lignes de transmission de puissance aérienne
Chef d'orchestre neutre:
Alliage d'aluminium
Cors non.:
2,3,4,5,6
Mettre en évidence:

xlpe electrical cable

,

xlpe power cable

Conditions de paiement et d'expédition
Quantité de commande min
500m
Prix
0.19-10.99USD/m
Détails d'emballage
Tambour métallique en bois de tambour
Délai de livraison
15 jours
Conditions de paiement
LC, D/A, D/P, T/T
Description du produit

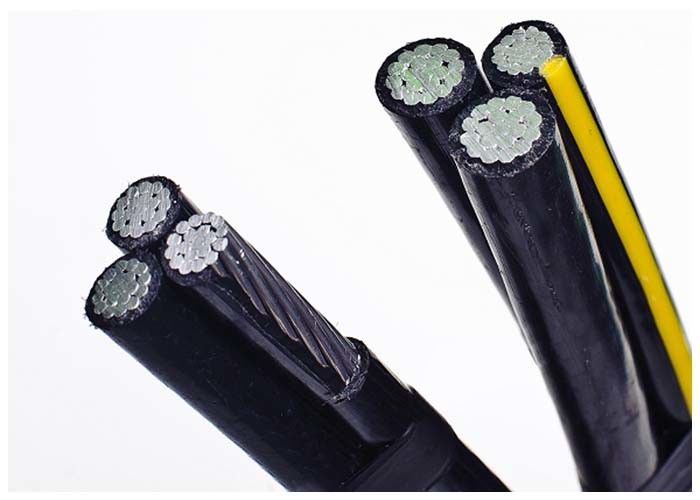

Description:3 Conducteurs de phase + 1 Conducteur messager + 1 Conducteur d'éclairage public







Les câbles aériens groupés conçus pour les lignes aériennes de distribution ont un messager neutre isolé en AAAC, sur lequel le conducteur de phase isolé en aluminium est enroulé en hélice. Les câbles sont évalués à 0,6/1(1,2)kV et sont conformes à la norme IEC60502.



Construction



  1. Conducteur:



a) Phase - Le conducteur de phase doit être un conducteur en aluminium de condition H68 et des brins circulaires compactés.



b) Neutre ou messager - Le conducteur neutre ou messager doit être constitué d'un conducteur en alliage d'aluminium et de brins circulaires compactés. c) Éclairage public - Les conducteurs d'éclairage public doivent être constitués d'un conducteur en aluminium de condition H68 et de brins circulaires compactés.



  1. Isolation:



Les conducteurs de phase et neutre doivent être extrudés avec du polyéthylène (PE) comme isolant.



NORME TS 11654



ARE



            Fils isolés       Porter   Câble terminé
    Nombre de   Ligne de distribution principale   Rue. Éclairage

    Croix de conducteur Nombre Nombre de Diamètre de Résistance Actuel Nombre Actuel Diamètre de Min. Traction Résistance Env. Approximatif
    Section &Croix- fil Fils   à 20℃ Porter &Croix- Porter Neutre/Mes Force à 20℃ Moyenne poids
      section         Capacité à section Capacité à Fil de capteur Limiter   Diamètre
                30 ℃   30 ℃
    mm² mm² PC mm   ohms/km UN mm² UN mm kN ohms/km mm kg/km
  1x16+25 1x16 1 4.4 1,91 75 - - 5.9 7.4 1.380 15 140
1x25+35 1x25 7 5.9 1.20 100 - - 6.9 10.3 0,986 17 200
  1x35+50 1x35 7 6.9 0,868 125 - - 8.1 14.2 0,720 20 275
  3x16+25 3x16 7 4.4 1,91 70 - - 5.9 7.4 1.380 22 275
3x25+35 3x25 7 5.9 1.20 90 - - 6.9 10.3 0,986 26 400
3x35+50 3x35 7 6.9 0,868 115 - - 8.1 14.2 0,720 30 575

  3x50+70 3x50 7 8.1 0,641 140 - - 9.6 20.6 0,493 35 750
  3x70+95 3x70 7 9.6 0,443 180 - - 11.4 27.9 0,363 41 1050
    3x120+95 3x120 19 12,8 0,253 250 - - 11.4 27.9 0,363 47 1550
4x16+25 4x16 1 4.4 1,91 70 - - 5.9 7.4 1.380 24 375
    4x25+35 4x25 7 5.9 0,868 90 - - 6.9 10.3 0,986 28 550
  4x35+50 4x35 7 6.9 0,868 115 - - 8.1 14.2 0,720 32 750
    4x50+70 4x50 7 8.1 0,641 140 - - 9.6 20.6 0,493 38 1000
4x70+95 4x70 7 9.6 0,443 180 - - 11.4 27.9 0,363 45 1350

  1x16+25 - - - - - 1x16 75 5.9 7.4 1.380 14 140
  1x16+1x16+25 1x16 1 4.4 1,91 70 1x16 60 5.9 7.4 1.380 15 225

3x16+1x16+25 3x16 1 4.4 1,91 60 1x16 60 5.9 7.4 1.380 22 350
3x25+1x16+35 3x25 7 5.9 1.20 80 1x16 60 6.9 10.3 0,986 26 475
    3x35+1x16+35 3x35 7 6.9 0,868 95 1x16 60 8.1 14.2 0,720 30 625
  3x50+1x16+70 3x50 7 8.1 0,641 120 1x16 60 9.6 20.6 0,493 35 800
    3x70+1x16+95 3x70 7 9.6 0,443 150 1x16 60 11.4 27.9 0,363 41 1100
4x16+1x16+25 4x16 1 4.4 1,91 60 1x16 60 5.9 7.4 1.380 25 450
    4x25+1x16+35 4x25 7 5.9 1.20 80 1x16 60 6.9 10.3 0,986 30 610
  4x35+1x16+50 4x35 7 6.9 0,868 95 1x16 60 8.1 14.2 0,720 34 800
    4x50+1x16+70 4x50 7 8.1 0,641 120 1x16 60 9.6 20.6 0,493 40 1060
4x70+1x16+95 4x70 7 9.6 0,443 180 1x16 60 11.4 27.9 0,363 47 1420

Al / Xlpe ( Pe ) Insulated Aerial Bunched Aerial Power Cable Standard Ts 11654 Aertor
