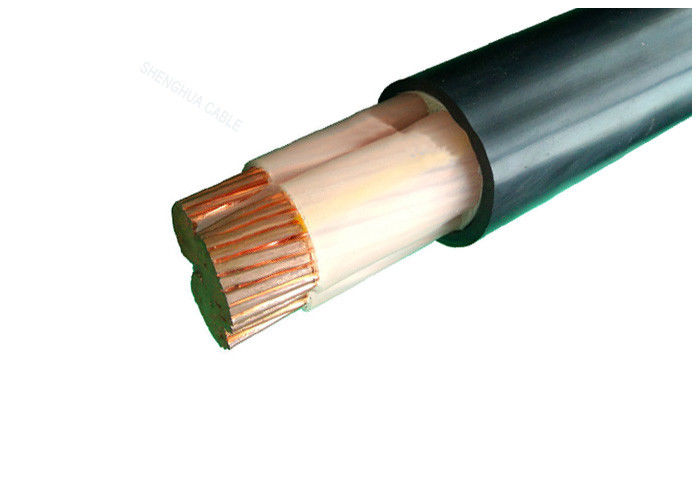

Noyau quatre avec le certificat en forme d'hélice du remplisseur KEMA de polypropylène de câble cuivre du conducteur XLPE
Description :
câble isolé par XLPE de 0.6/1kv Electric Power
CU/XLPE/PVC, LE CEI 60502
LE CEI 60502, LE CEI 60228, GB/T 12706.1-2008.
CE, CCC, KEMA. OIN. VDE
Constructions
Conducteur : Conducteur de cuivre échoué par contrat, Cl.2 selon le CEI 60228
Isolation : XLPE (polyéthylène réticulé) évalué au ℃ 90
Gaine : Type St2de PVC À CEI 60502, noir
Applications
Pour s'étendre à l'intérieur et dehors. Capable soutenir certaine traction pendant l'installation, mais forces mécaniques non externes. On ne permet pas la pose du câble unipolaire dans les conduits magnétiques.
Normes
International : LE CEI 60502, LE CEI 60228
La Chine : GB/T 12706.1-2008
D'autres normes telles que les BS, le DIN et l'ICEA sur demande
Données techniques
Tension évaluée : 0.6/1kV
Max. Conductor Temp. : la normale (90℃), se mettent en court-circuit pas plus de 5 s (160℃ quand section-secteur au-dessous de 300mm2, 140℃ quand le section-secteur au-dessus de 300mm2)
Min. Ambient Temp. : Le câble sera pré chauffé si la température ambiante est au-dessous de 0℃
Rayon de cintrage minimal : câble unipolaire 20 (d+D)±5%
Multiconducteur de câble 15 (d+D)±5%
Certificats
CE, RoHS, ccc, KEMA et plus d'autres sur demande
Conseil de commande
Tension évaluée
Norme d'application : IEC/BS/UL/GB
Nombre de noyaux
Taille et construction de conducteur
Nature de l'enveloppe isolante
Blindé ou unarmored. Si armure, le type d'armure et matériel
La condition de la gaine
Longueur de condition de câble et d'emballage
L'autre condition
Spécifications techniques :
| Nom. Section transversale de conducteur | Non de brins/diamètre du conducteur | Épaisseur d'isolation | Épaisseur de gaine | Approximativement O.D. |
Approximativement . Poids |
Max. D.C Resistance de conducteur (℃ 20) | C.A. de tension d'essai | Estimation actuelle | |
| millimètre2 | pc/mm | millimètre | millimètre | Limite inférieure (millimètre) | kg/km | Ω /km | kV/5min | En air (a) | Dirigez dans le sol (A) |
| 4 × 4 | 1/2.25 | 0,7 | 1,8 | 13,0 | 253 | 4,61 | 3,5 | 34 | 45 |
| 4 × 6 | 1/2.76 | 0,7 | 1,8 | 14,0 | 337 | 3,08 | 3,5 | 43 | 57 |
| 4 × 10 | 7/1.38 | 0,7 | 1,8 | 17,0 | 501 | 1,83 | 3,5 | 60 | 77 |
| 4 × 16 | 7/1.78 | 0,7 | 1,8 | 20,0 | 778 | 1,15 | 3,5 | 83 | 105 |
| 4 × 25 | 7/2.14 | 0,9 | 1,8 | 23,0 | 1160 | 0,727 | 3,5 | 105 | 125 |
| 4 × 35 | 7/2.52 | 0,9 | 1,8 | 25 | 1554 | 0,524 | 3,5 | 125 | 155 |
| 4 × 50 | 10/2.52 | 1,0 | 1,8 | 23 | 2148 | 0,387 | 3,5 | 160 | 185 |
| 4 × 70 | 14/2.52 | 1,1 | 1,8 | 27 | 2928 | 0,268 | 3,5 | 200 | 225 |
| 4 × 95 | 19/2.52 | 1,1 | 1,9 | 31 | 3854 | 0,193 | 3,5 | 245 | 270 |
| 4 × 120 | 24/2.52 | 1,2 | 2,0 | 33 | 4925 | 0,153 | 3,5 | 285 | 310 |
| 4 × 150 | 30/2.52 | 1,4 | 2,2 | 38 | 6238 | 0,124 | 3,5 | 325 | 345 |
| 4 × 185 | 37/2.52 | 1,6 | 2,3 | 42 | 7562 | 0,0991 | 3,5 | 375 | 390 |
| 4 × 240 | 48/2.52 | 1,7 | 2,5 | 47 | 9836 | 0,0754 | 3,5 | 440 | 450 |
| 4 × 300 | 61/2.52 | 1,8 | 2,6 | 52 | 12550 | 0,0601 | 3,5 | 505 | 515 |
| 4 × 400 | 61/2.97 | 2,0 | 3,1 | 66 | 15929 | 0,0470 | 3,5 | 570 | 575 |
Emballage et expédition
Nous sommes capables de rencontrer les programmes de livraison les plus stricts selon par l'ordre d'achat. Respecter la date-butoir est toujours la haute priorité car n'importe quel retard dans la livraison du câble peut contribuer au retard de projet et au dépassement de coût globaux.
Le câble est fourni dans les bobines en bois, les boîtes ondulées et les bobines. Des extrémités de câble sont scellées avec le ruban adhésif de BOPP et les chapeaux de cachetage non-hygroscopiques pour protéger les extrémités de câble contre l'humidité. L'inscription exigée sera imprimée avec un matériel imperméable sur les extérieurs du tambour selon l'exigence de client.
Nos produits sont vendus dans le monde entier. Vous pouvez être assuré de l'ensemble du processus de nos produits.
