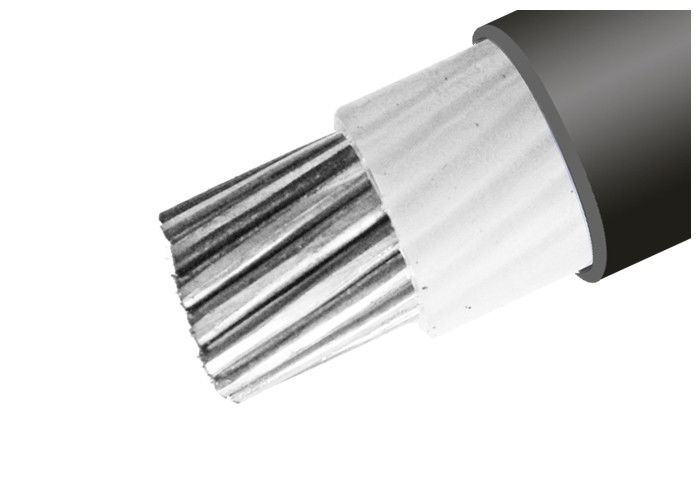

50 mm2 AL PVC Xlpe câble isolé pour la distribution électrique / ligne de transmission
Applications: Le câble isolé XLPE est utilisé comme ligne de distribution et de transmission électrique à tension nominale de 0,6/1KV.
Construction:
| Conducteur |
Conducteur en aluminium conformément à la norme IEC 60228, classe 2 |
| Conducteurs circulaires ou en forme de cercle |
| Isolement |
XLPE (polyéthylène relié en croisement) à 90°C,de nombreuses couleurs en option |
| Écran métallique optionnel |
Tissu de cuivre ou fils de cuivre tressés facultativement |
| Enveloppe |
PVC ou FR-PVC de type ST2 à IEC 60502, noir ou rouge ou personnalisation |
Conseils pour commander
Voltage nominal
Norme d'application: CEI/BS/UL/GB
Nombre de cœurs
Taille et construction du conducteur
Type d'isolation
En cas d'armure, le type et le matériau de l'armure
L'exigence d'une gaine
Longueur du câble et exigences d'emballage
Autres exigences
Données techniques:Tension nominale:0.6/1kV basse tension
Température maximale du conducteur: dans des conditions normales (90°C), d'urgence (130°C) ou de court-circuit, pas plus de 5 s (250°C).
Température ambiante minimale 0 oC, après installation et uniquement lorsque le câble est en position fixe
Radius de flexion minimum: 20 fois le câble O.D. pour un seul noyau sans blindage
15 câbles O.D. pour multi-noyau sans blindage
15 x câble O.D pour un seul noyau avec blindage
12 câbles O.D. pour multi-noyau avec blindage
Les normes:Pour les véhicules à moteur à commande électrique, la valeur de l'indicateur de freinage doit être égale ou supérieure à:
Chine: GB/T 12706, (GB/T 18380-3 uniquement pour le type FR)
Autres normes telles que BS, DIN, VDE et ICEA sur demande
Installation
1La température d'installation ne doit pas dépasser 20°C. Si la température ambiante est inférieure à 0°C, le câble doit être préchauffé.
2Le rayon de flexion du câble ne doit pas être inférieur à 8.
3Après l'installation, le câble doit être soumis à un essai de tension pendant 15 min. 3,5 kV CC.
Paramètre technique:
| Nom de la section transversale du conducteur |
Épaisseur d'isolation |
Épaisseur de la gaine |
Une surdose. |
Poids approximatif |
Résistance max. DC du conducteur (20 °C) |
Testez la tension AC |
Notation actuelle |
| mm2 |
mm |
mm |
mm |
Poids de l'appareil |
Ω /km |
Le débit d'électricité doit être supérieur à: |
Dans l'air (A) |
Dans le sol ((A) |
| 1 × 50 |
1.0 |
1.5 |
13 |
245 |
0.641 |
3.5 |
170 |
180 |
| 3x50 |
1.0 |
2.0 |
27 |
730 |
0.641 |
3.5 |
130 |
140 |
| 4x50 |
1.0 |
2.0 |
28 |
907 |
0.641 |
3.5 |
130 |
140 |
| 3 × 50 + 1 × 25 |
1.0 |
2.0 |
28 |
816 |
0.641 |
3.5 |
130 |
140 |
Emballage et expéditionNous sommes capables de respecter les délais de livraison les plus stricts selon chaque commande.Le respect des délais est toujours la priorité absolue, car tout retard dans la livraison du câble peut contribuer au retard global du projet et au dépassement des coûts..
Le câble est fourni dans des bobines en bois, des boîtes ondulées et des bobines.Le marquage requis doit être imprimé avec un matériau résistant aux intempéries sur l'extérieur du tambour selon les exigences du client..
