Certification moyenne de la CE KEMA de câble électrique isolée par XLPE de CU CTS de tension
Applications: Le câble isolé XLPE est utilisé comme ligne de distribution d'énergie et de transmission à la tension nominale3,6/6KV.
Construction:
| Conducteur |
Conducteur en cuivre selon CEI 60228, classe 2 |
| Conducteur circulaire ou façonné |
| Isolation |
XLPE (polyéthylène réticulé) évalué à 90 ℃, plusieurs couleurs en option |

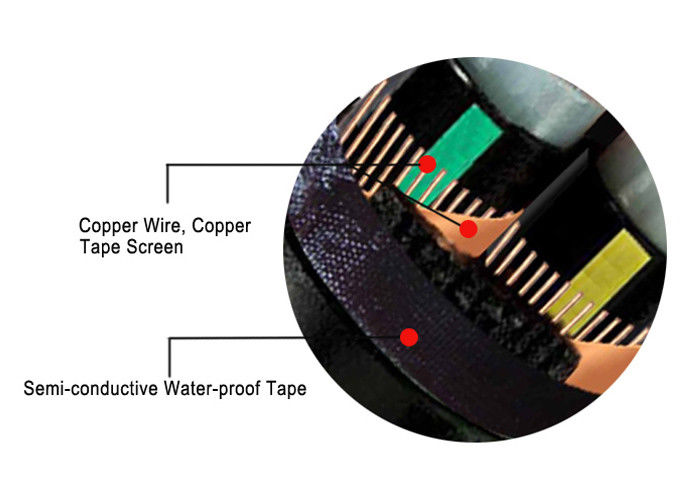

| Écran métallique en option |
Tressage de ruban de cuivre ou de fils de cuivre en option |
| Gaine |
PVC ou FR-PVC type ST2 selon IEC 60502, noir ou rouge ou personnalisation |
Conseils de commande
Tension nominale
Norme d'application : CEI/BS/UL/GB
Nombre de cœurs
Taille et construction du conducteur
Type d'isolation
Blindé ou non blindé. S'il s'agit d'une armure, le type et le matériau de l'armure
L'exigence de la gaine
Longueur du câble et exigences d'emballage
Autre exigence
Données techniques :Tension nominale3,6/6KVBasse tension
Température maximale du conducteur : dans des conditions normales (90 ℃), d'urgence (130 ℃) ou de court-circuit pas plus de 5 s (250 ℃).
Min. Température ambiante. 0 OC, après installation et uniquement lorsque le câble est en position fixe
Min. Rayon de courbure : 20 x diamètre extérieur du câble pour un seul conducteur sans armure
15 x câble OD pour multicœur sans armure
15 x câble OD pour monocœur avec armure
12 x câble OD pour multicœur avec armure
Normes :International : CEI 60502, CEI 60228 (CEI 60332-3 pour le type FR uniquement)
Chine : GB/T 12706, (GB/T 18380-3 pour le type FR uniquement)
Autres normes telles que BS, DIN, VDE et ICEA sur demande
Installation
1. La température d'installation ne doit pas dépasser 20 ℃. Si la température ambiante est inférieure à 0 ℃, le câble doit être préchauffé.
2. Le rayon de courbure du câble ne doit pas être inférieur à 8 fois.
3. Après l'installation, le câble doit être soumis à un test de tension pendant 15 minutes. 3,5 kV CC
Paramètre technique:
| Nom. Section transversale du conducteur |
Brins n°/Dia. De chef d'orchestre |
Épaisseur d'isolation |
Épaisseur de la gaine |
Env. DO |
Poids approximatif |
Max. Résistance CC du conducteur (20 ℃) |
Test de tension CA |
Note actuelle |
| mm2 |
pièces/mm |
mm |
mm |
(mm) |
kg/km |
Ω /km |
kV/5min |
Dans l'air (A) |
Dans le sol (A) |
| 1 × 25 |
7/2.14 |
2.5 |
1,5 |
18,0 |
619 |
0,727 |
12,5 |
135 |
150 |
| 1 × 35 |
7/2.52 |
2.5 |
1,5 |
19,0 |
737 |
0,524 |
12,5 |
165 |
180 |
| 1 × 50 |
10/2.52 |
2.5 |
1.6 |
20,0 |
901 |
0,387 |
12,5 |
200 |
215 |
| 1 × 70 |
14/2.52 |
2.5 |
1.6 |
22,0 |
1128 |
0,268 |
12,5 |
250 |
265 |
| 1 × 95 |
19/2.52 |
2.5 |
1.7 |
23,0 |
1391 |
0,193 |
12,5 |
305 |
315 |
| 1 × 120 |
24/2.52 |
2.5 |
1.8 |
25,0 |
1655 |
0,153 |
12,5 |
355 |
360 |
| 1 × 150 |
30/2.52 |
2.5 |
1.8 |
26,0 |
1961 |
0,124 |
12,5 |
405 |
405 |
| 1 × 185 |
37/2.52 |
2.5 |
1.9 |
28,0 |
2334 |
0,0991 |
12,5 |
465 |
455 |
| 1 × 240 |
48/2.52 |
2.6 |
1.9 |
30,0 |
2904 |
0,0754 |
12,5 |
550 |
530 |
| 1 × 300 |
61/2.52 |
2.8 |
2.0 |
33,0 |
3547 |
0,0601 |
12,5 |
635 |
595 |
| 1 × 400 |
61/2.97 |
3.0 |
2.2 |
37,0 |
4572 |
0,0470 |
12,5 |
745 |
680 |
| 1 × 500 |
61/3.23 |
3.2 |
2.3 |
41,0 |
5630 |
0,0366 |
12,5 |
855 |
765 |
| 1 × 630 |
61/3.50 |
3.2 |
2.4 |
45,0 |
6922 |
0,0283 |
12,5 |
980 |
860 |
| 1 × 800 |
91/3.20 |
3.2 |
2.5 |
50,0 |
8252 |
0,0221 |
12,5 |
11h30 |
950 |
| 1 × 1000 |
91/3.75 |
3.2 |
2.6 |
54,8 |
10548 |
0,0176 |
12,5 |
1240 |
1040 |
| 3 × 25 |
7/2.14 |
2.5 |
2.1 |
37,0 |
1858 |
0,727 |
12,5 |
120 |
125 |
| 3 × 35 |
7/2.52 |
2.5 |
2.2 |
39,0 |
2244 |
0,524 |
12,5 |
145 |
155 |
| 3 × 50 |
10/2.52 |
2.5 |
2.3 |
40,0 |
2767 |
0,387 |
12,5 |
175 |
180 |
| 3 × 70 |
14/2.52 |
2.5 |
2.4 |
45,0 |
3494 |
0,268 |
12,5 |
215 |
220 |
| 3 × 95 |
19/2.52 |
2.5 |
2.5 |
48,0 |
4334 |
0,193 |
12,5 |
265 |
265 |
| 3 × 120 |
24/2.52 |
2.5 |
2.6 |
51,0 |
5181 |
0,153 |
12,5 |
305 |
300 |
| 3 × 150 |
30/2.52 |
2.5 |
2.7 |
54,0 |
6154 |
0,124 |
12,5 |
345 |
340 |
| 3 × 185 |
37/2.52 |
2.5 |
2.9 |
58,0 |
7334 |
0,0991 |
12,5 |
400 |
380 |
| 3 × 240 |
48/2.52 |
2.6 |
3.0 |
63,0 |
9146 |
0,0754 |
12,5 |
470 |
435 |
| 3 × 300 |
61/2.52 |
2.8 |
3.2 |
69,0 |
11176 |
0,0601 |
12,5 |
535 |
485 |
| 3 × 400 |
61/2.97 |
3.0 |
3.5 |
77,0 |
14379 |
0,0470 |
12,5 |
620 |
520 |
Emballage et expédition :Nous sommes capables de respecter les délais de livraison les plus stricts en fonction du bon de commande. Le respect des délais est toujours la priorité absolue, car tout retard dans la livraison du câble peut contribuer au retard global du projet et au dépassement des coûts.
Le câble est fourni en bobines de bois, en boîtes ondulées et en bobines. Les extrémités des câbles sont scellées avec du ruban adhésif BOPP et des capuchons d'étanchéité non hygroscopiques pour protéger les extrémités des câbles de l'humidité. Le marquage requis doit être imprimé avec un matériau résistant aux intempéries sur l'extérieur du tambour selon les exigences du client.
