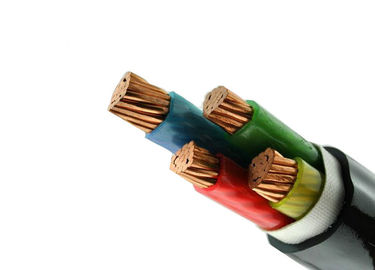

25 millimètres carrés concentriques faits sur commande de câble en aluminium, cable électrique de XLPE 0.6KV/1kV
XLPE convient à la tension s'étend du bas à la tension supérieure, surpassant d'autres matériaux d'isolation tels que le PVC, caoutchouc d'éthylène propylène (EPR) et caoutchoucs de silicone. L'édition absolue le polyéthylène également augmente la résistance de produit chimique et de pétrole aux températures élevées et rend lui approprié pour l'usage comme basse fumée le matériel nul d'halogène.
Quelle est la différence entre l'isolation de XLPE et l'isolation de PVC ?
XLPE est matériel de polyéthylène lié par croix. Le PVC représente l'isolation de polychlorure de vinyle.
La principale différence entre les deux est que XLPE peut être employé pour les deux applications de tension de ciel et terre. Sa structure fournit la grande résistance à l'abrasion, à l'effort, et à toute autre usure. L'isolation de PVC ne peut pas résister autant à pression, signifiant qu'il est seulement approprié aux applications de basse tension.
D'autres différences :
L'isolation de XLPE tend à dernier plus long que l'isolation de PVC
Puisque XLPE ne contient pas le chlorure, il est plus favorable à l'environnement
L'isolation de XLPE peut résister aux températures plus élevées
Le polyéthylène lié par croix comporte plus de résistance d'humidité
Caractéristiques physiques et électriques
No.cores X | Isolation épaisseur |
Gaine | Ø externe | poids | Estimations actuelles en air 30℃ | Les estimations actuelles ont enterré 20℃ | |
croix-sec. | épaisseur | approximativement. | approximativement. | ||||
Nominal | |||||||
Phase | Neutre | valeur | |||||
millimètre de ² | millimètre | millimètre | millimètre | millimètre | kilogramme/kilomètre | A | A |
3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 | 164 |
3×50+1×25 | 1 | 0,9 | 1,8 | 27,7 | 1951 | 173 | 198 |
3×70+1×35 | 1,1 | 0,9 | 1,9 | 31,9 | 2662 | 222 | 246 |
3×95+1×50 | 1,1 | 1 | 2,1 | 36,2 | 3578 | 271 | 293 |
3×120+1×70 | 1,2 | 1,1 | 2,2 | 39,9 | 4567 | 318 | 334 |
3×150+1×70 | 1,4 | 1,1 | 2,3 | 45 | 5514 | 370 | 375 |
3×185+1×95 | 1,6 | 1,1 | 2,5 | 49,4 | 6850 | 427 | 422 |
3×240+1×120 | 1,7 | 1,2 | 2,7 | 54,9 | 8741 | 507 | 492 |
3×300+1×150 | 1,8 | 1,4 | 2,9 | 62,9 | 11052 | 599 | 560 |
Utilisant des caractéristiques :
Le fil électrique isolé par XLPE/PVC couvrent la série de produits de fil, et sa température fonctionnante isdifferent selon différents matériaux d'isolation, principalement 70 et 90 degrés de température, etc.
Selon le type de conducteur, y compris l'âme massive PVC/XL .PE a isolé le fil électrique, le fil isolé par PE standed de PVC/XL, fil isolé par PVC/XLPE flexible avec différentes couleurs.
Selon sa forme, y compris le fil plat, le fil rond, etc. avec différentes couleurs.
Accoding à son nombre de noyau, y compris le fil à un noyau, le fil multinucléaire, etc. avec différentes couleurs.
La température de fonctionnement permise la plus élevée du conducteur pour le fonctionnement à long terme est 90oC. Dans le court-circuit (Max. Long-term n'est pas plus de 5 secondes). La température la plus élevée pour le conducteur n'est plus de than250.
La résistance de C.C du conducteur est conforme aux conditions de GB/T3956-1997.
La température d'environnement devrait n'être pas inférieure à 0 une fois étendue. Autrement elle devrait être préchauffée. Le câble est étendu sans limite horizontale de baisse. Le rayon de cintrage minimal de câble de trois noyaux devrait être nosmaller que 12 fois de diamètre extérieur de câble.
Essai partiel de décharge : Le volume de décharge devrait n'être pas plus que 10pC sous 1.73Uo pour le câble.
PARAMÈTRES DE COMMANDE RECOMMANDÉS
Pour la citation/approvisionnements rapides veuillez s'assurent que vos enquêtes et vos ordres fixent les données suivantes :
1 norme internationale ou spéciale. (Alternativement, l'utilisation précise du câble.)
Tension 2 évaluée.
3 conducteurs de cuivre ou en aluminium.
Taille 4 de chaque conducteur.
Matériel d'isolation 5 : PVC XLPE ou d'autres.
Nombre 6 et identification des conducteurs.
7 autres conditions.
8 emballant.
9 requis délai de livraison.
Validité requise par 10.
