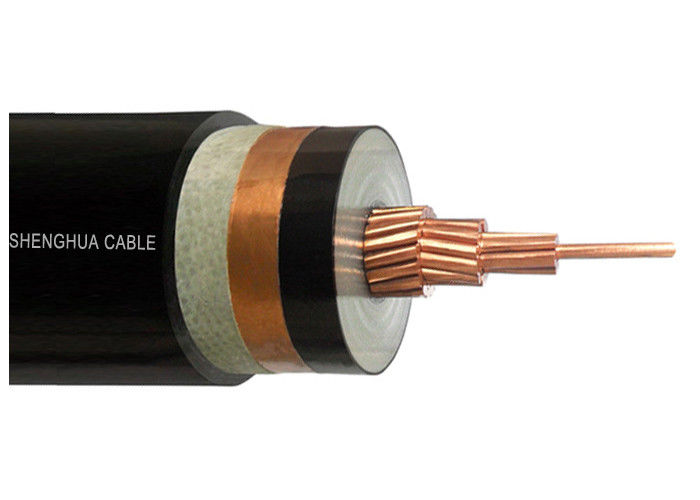

Le conducteur de cuivre de HT 8.7/15kV XLPE a isolé le câble d'alimentation câble électrique fiable
Description:
Câbles isolés XLPE 8,7/15 kV
CU/XLPE/PVC, CEI 60502
CEI 60502, CEI 60228, GB/T 12706.1-2008.
CE, CCC, KEMA. OIN
Constructions
Conducteur : Conducteur en cuivre toronné compact, Cl.2 selon CEI 60228
Écran conducteur : Semi-conducteur
Isolation : XLPE (polyéthylène réticulé) évalué à 90 ℃
Écran d'isolation : Semi-conducteur
Écran : Ruban de cuivre ou écran de fil de cuivre selon la demande
Gaine : PVC type ST2selon CEI 60502, noir
Note:Couleur de l'isolation selon les normes ou exigences du client
Applications
Pour pose en intérieur et en extérieur. Capable de supporter une certaine traction lors de l'installation, mais pas les forces mécaniques externes. La pose de câbles unipolaires dans des conduits magnétiques n'est pas autorisée.
Normes
International : CEI 60502, CEI 60228
Chine : GB/T 12706.1-2008
Autres normes telles que BS, DIN et ICEA sur demande
Données techniques
Tension nominale : 8,7/15 kV
Température maximale du conducteur : dans des conditions normales (90 ℃), d'urgence (130 ℃) ou de court-circuit pas plus de 5 s (250 ℃).
Min. Température ambiante : Le câble doit être préchauffé si la température ambiante est inférieure à 0 ℃
Min. Rayon de courbure : câble unipolaire 20(d+D)±5 %
Câble multicœur 15(d+D)±5%
Certificats
CE, RoHS, CCC, KEMA et plus d'autres sur demande
Spécifications techniques
| Nom. Section transversale du conducteur |
Brins n°/Dia. De chef d'orchestre |
Épaisseur d'isolation |
Épaisseur de la gaine |
Env. DO |
Poids approximatif |
Max. Résistance CC du conducteur (20 ℃) |
Test de tension CA |
Note actuelle |
| mm2 |
pièces/mm |
mm |
mm |
(mm) |
kg/km |
Ω /km |
kV/5min |
Dans l'air (A) |
Dans le sol (A) |
| 1 × 25 |
7/2.14 |
4.5 |
1.8 |
23,0 |
598 |
0,727 |
30,5 |
140 |
150 |
| 1 × 35 |
7/2.52 |
4.5 |
1.8 |
24,0 |
680 |
0,524 |
30,5 |
175 |
180 |
| 1 × 50 |
10/2.52 |
4.5 |
1.9 |
25,0 |
804 |
0,387 |
30,5 |
205 |
215 |
| 1 × 70 |
14/2.52 |
4.5 |
1.9 |
27,0 |
984 |
0,268 |
30,5 |
260 |
265 |
| 1 × 95 |
19/2.52 |
4.5 |
2 |
29,0 |
1201 |
0,193 |
30,5 |
315 |
315 |
| 1 × 120 |
24/2.52 |
4.5 |
2 |
30,0 |
1490 |
0,153 |
30,5 |
365 |
360 |
| 1 × 150 |
30/2.52 |
4.5 |
2.1 |
32,0 |
1765 |
0,124 |
30,5 |
415 |
405 |
| 1 × 185 |
37/2.52 |
4.5 |
2.1 |
34,0 |
2091 |
0,0991 |
30,5 |
475 |
455 |
| 1 × 240 |
48/2.52 |
4.5 |
2.2 |
36,0 |
3034 |
0,0754 |
30,5 |
565 |
530 |
| 1 × 300 |
61/2.52 |
4.5 |
2.4 |
39,0 |
3672 |
0,0601 |
30,5 |
645 |
595 |
| 1 × 400 |
61/2.97 |
4.5 |
2.4 |
42,0 |
4646 |
0,0470 |
30,5 |
750 |
680 |
| 1 × 500 |
61/3.23 |
4.5 |
2.5 |
45,0 |
5651 |
0,0366 |
30,5 |
865 |
765 |
| 1 × 630 |
61/3.50 |
4.5 |
2.5 |
50,0 |
7154 |
0,0283 |
30,5 |
990 |
860 |
| 1 × 800 |
91/3.20 |
4.5 |
2.7 |
55,0 |
8750 |
0,0221 |
30,5 |
1140 |
950 |
| 1 × 1000 |
91/3.75 |
4.5 |
2.9 |
59,0 |
10727 |
0,0176 |
30,5 |
1250 |
1040 |
| 3 × 25 |
7/2.14 |
4.5 |
2.4 |
46,0 |
2573 |
0,727 |
30,5 |
120 |
125 |
| 3 × 35 |
7/2.52 |
4.5 |
2.6 |
48,0 |
2985 |
0,524 |
30,5 |
145 |
155 |
| 3 × 50 |
10/2.52 |
4.5 |
2.7 |
51,0 |
3529 |
0,387 |
30,5 |
175 |
180 |
| 3 × 70 |
14/2.52 |
4.5 |
2.8 |
55,0 |
4197 |
0,268 |
30,5 |
220 |
220 |
| 3 × 95 |
19/2.52 |
4.5 |
2.9 |
58,0 |
5230 |
0,193 |
30,5 |
265 |
265 |
| 3 × 120 |
24/2.52 |
4.5 |
3.0 |
61,0 |
6120 |
0,153 |
30,5 |
305 |
300 |
| 3 × 150 |
30/2.52 |
4.5 |
3.1 |
64,0 |
7207 |
0,124 |
30,5 |
350 |
340 |
| 3 × 185 |
37/2.52 |
4.5 |
3.2 |
68,0 |
8378 |
0,0991 |
30,5 |
395 |
380 |
| 3 × 240 |
48/2.52 |
4.5 |
3.4 |
73,0 |
10177 |
0,0754 |
30,5 |
470 |
435 |
| 3 × 300 |
61/2.52 |
4.5 |
3.5 |
77,0 |
12159 |
0,0601 |
30,5 |
535 |
485 |
| 3 × 400 |
61/2.97 |
4.5 |
3.8 |
86,0 |
15641 |
0,0470 |
30,5 |
610 |
520 |
Conseils de commande
Tension nominale
Norme d'application : CEI/BS/UL/GB
Nombre de cœurs
Taille et construction du conducteur
Type d'isolation
Blindé ou non blindé. S'il s'agit d'une armure, le type et le matériau de l'armure
L'exigence de la gaine
Longueur du câble et exigences d'emballage
Autre exigence
Engagement après-service: Shanghai Shenghua Cable (Group) possède le principe Shenghua « S'efforcer d'obtenir la meilleure entreprise, produire le meilleur produit, fournir le meilleur service, établir la meilleure marque », insiste sur la politique de qualité d'abord, s'efforce d'atteindre une haute qualité et un zéro défaut des marchandises. Par conséquent, chaque client peut pleinement bénéficier de la qualité supérieure et du service irréprochable de Shenghua Cable. Pendant ce temps, nous observons l'esprit Shenghua de « faire de mieux, gagner mutuellement », souhaitant établir une relation stable et à long terme avec chaque client. Par la présente, nous garantissons que :
1. Le client est Dieu. Nous chérirons chaque client, chaque coopération par cœur.
2. Service pré-vente gratuit. Nous fournirons la meilleure proposition pour chaque client.
3. Bon service de vente. Nous fournirons gratuitement un fonctionnement relatif du produit, des conseils de maintenance et un service consultatif technique de mise en service d'installation lors de l'établissement d'une relation de coopération avec les clients.
4. Service après-vente attentionné. Nos produits sont garantis par PICC (People's Insurance Company of China). Nous fournirons une maintenance et un débogage gratuits dans les 12 mois suivant l'installation (sauf en cas de mauvaise utilisation).
5. Nous garantissons de résoudre vos problèmes dans les 24 heures à Shanghai, 72 heures pour les autres districts.
6. Service téléphonique d'assistance téléphonique 24 heures sur 24. Nous nommerons une personne professionnelle pour répondre à votre question en temps opportun.
Nous croyons toujours fermement que « la qualité est une ligne de vie, le service est un laissez-passer », ce qui nous rendra plus proches et plus serrés !
Câble Shanghai Shenghua (Group) Co., Ltd.
EMBALLAGE ET EXPÉDITION
Nous sommes capables de respecter les délais de livraison les plus stricts en fonction du bon de commande. Le respect des délais est toujours la priorité absolue, car tout retard dans la livraison du câble peut contribuer au retard global du projet et au dépassement des coûts.
Le câble est fourni en bobines de bois, en boîtes ondulées et en bobines. Les extrémités des câbles sont scellées avec du ruban adhésif BOPP et des capuchons d'étanchéité non hygroscopiques pour protéger les extrémités des câbles de l'humidité. Le marquage requis doit être imprimé avec un matériau résistant aux intempéries sur l'extérieur du tambour selon les exigences du client.
