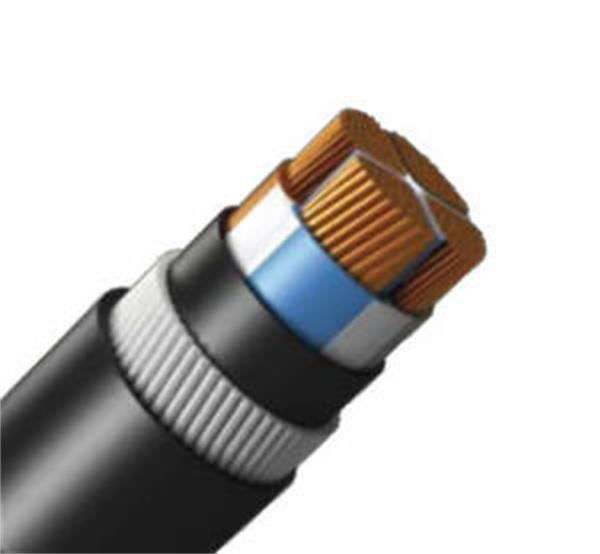

Câble isolé XLPE d'alimentation en cuivre 0,6/1 kv
1. Normes de mise en œuvre
Le produit est fabriqué conformément à la norme GB 12706.1 et peut également être fabriqué selon les exigences des clients conformément aux normes CEI, BS et DIN.
2. Caractéristiques
l Hautes performances électriques.
l Propriétés mécaniques élevées et excellente résistance à l'usure.
l Bonne résistance au vieillissement thermique et résistance à la fissuration sous contrainte environnementale
l Bonne résistance à l'huile et aux solvants
l Résistance thermique de haute qualité
3. Paramètres techniques clés
l Test de résistance d'isolation du câble fini
l Test de tension de tenue du câble fini : fréquence de travail 3500 V 5 min sans panne.
Caractéristiques:
Conducteur : Résistance au fluage, flexibilité élevée, forte extensibilité, faible taux de rebond, stabilité de connexion.
Isolation : résistance aux hautes températures, anti-combustion, anti-vieillissement, robuste et durable, environnement à faible teneur en carbone.
Couche d'armure : moindre coût et meilleures performances, une forme spéciale de verrouillage, ferme et résistante.
Gaine extérieure : Le PVC ne contient ni plomb ni cadmium. Il peut être installé dans des endroits humides, ou directement enterré ou posé dans les bâtiments.
Propriété:
1. La température de fonctionnement la plus élevée autorisée du conducteur pour un travail à long terme est de 90 degrés.
2. En court-circuit (le long terme maximum ne dépasse pas 5 secondes), la température la plus élevée pour le conducteur ne dépasse pas 250 degrés.
3.Le câble est posé sans limite de chute horizontale. La température ambiante ne doit pas être inférieure à 0 lors de la pose. Sinon, il faut le préchauffer.
4. Excellentes performances électriques, résistance à la corrosion chimique.
5. Ils peuvent supporter une traction recommandée une fois posés. Ils peuvent supporter une traction de l'extérieur. Laissent une faible fumée sans halogène après avoir brûlé. Retardez la combustion du câble.
| Tension nominale pourCâble d'alimentation XLPE |
N° x Section nominale du conducteur N° x mm2 |
| 1 noyau |
2 noyaux |
3 noyaux |
3+1 noyau |
4 cœurs |
3+2 noyaux |
4+1 cœurs |
5 noyaux |
| 0,6/1kV |
1x4 mm2 |
2x4 mm2 |
3x4 mm2 |
3x4 mm2 + 1x2,5 mm2 |
4x4 mm2 |
3x4 mm2 + 2x2,5 mm2 |
4x4 mm2 + 1x2,5 mm2 |
5x2,5 mm2 |
| 1x6mm2 |
2x6 mm2 |
3x6 mm2 |
3x6 mm2 + 1x4 mm2 |
4x6 mm2 |
3x6 mm2 + 2x4 mm2 |
4x6 mm2 + 1x4 mm2 |
5x4 mm2 |
| 1x10 mm2 |
2x10 mm2 |
3x10 mm2 |
3x10 mm2 + 1x6 mm2 |
4x10 mm2 |
3x10 mm2 + 2x6 mm2 |
4x10 mm2 + 1x6 mm2 |
5x6 mm2 |
| 1x16 mm2 |
2x16 mm2 |
3x16mm2 |
3x16 mm2 + 1x10 mm2 |
4x16 mm2 |
3x16 mm2 + 2x10 mm2 |
4x16 mm2 + 1x10 mm2 |
5x10 mm2 |
| 1x 25 mm2 |
2x 25 mm2 |
3x 25 mm2 |
3x25 mm2 + 1x16 mm2 |
4x25 mm2 |
3x25 mm2 + 2x16 mm2 |
4x25 mm2 + 1x16 mm2 |
5x16 mm2 |
| 1x35 mm2 |
2x35 mm2 |
3x 35 mm2 |
3x35mm2 + 1x16mm2 |
4x35 mm2 |
3x35 mm2 + 2x16 mm2 |
4x35mm2 + 1x16mm2 |
5x25 mm2 |
| 1x50 mm2 |
2x50 mm2 |
3x 50 mm2 |
3x50 mm2 + 1x25mm2 |
4x50 mm2 |
3x50 mm2 + 2x25mm2 |
4x50 mm2 + 1x25mm2 |
5x35 mm2 |
| 1x70mm2 |
2x70 mm2 |
3x 70 mm2 |
3x70 mm2 + 1x35mm2 |
4x70 mm2 |
3x70 mm2 + 2x35mm2 |
4x70 mm2 + 1x35mm2 |
5x50 mm2 |
| 1x95 mm2 |
2x95 mm2 |
3x95 mm2 |
3x95mm2 + 1x50mm2 |
4x95 mm2 |
3x95mm2 + 2x50mm2 |
4x95mm2 + 1x50mm2 |
5x70 mm2 |
| 1x120 mm2 |
2x120 mm2 |
3x 120 mm2 |
3x120mm2 + 1x70mm2 |
4x120 mm2 |
3x120mm2 + 2x70mm2 |
4x120mm2 + 1x70mm2 |
5x95 mm2 |
| 1x150 mm2 |
2x150 mm2 |
3x 150 mm2 |
3x150mm2 + 1x70mm2 |
4x150 mm2 |
3x150mm2 + 2x70mm2 |
4x150mm2 + 1x70mm2 |
|
| 1x185 mm2 |
2x185 mm2 |
3x 185 mm2 |
3x185mm2 + 1x95mm2 |
4x185 mm2 |
3x185mm2 + 2x95mm2 |
4x185mm2 + 1x95mm2 |
|
| 1x240 mm2 |
|
3x 240 mm2 |
3x240mm2 + 1x120mm2 |
4x240 mm2 |
3x240mm2 + 2x120mm2 |
4x240mm2 + 1x120mm2 |
|
| 1x300 mm2 |
|
3x 300 mm2 |
3x300mm2 + 1x150mm2 |
4x300 mm2 |
3x300mm2 + 2x150mm2 |
4x300mm2 + 1x150mm2 |
|
| 1x400 mm2 |
|
|
|
|
|
|
|
| 1x500 mm2 |
|
|
|
|
|
|
|
