Cable blindé extérieur protégé par XLPE

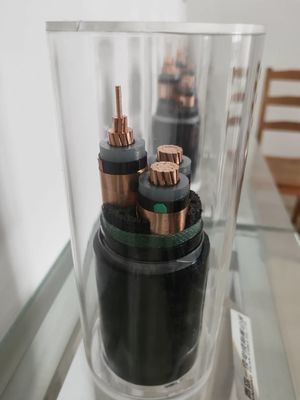

Cable blindé à base unique de 35 mm
Le câble blindé mono-noyau de 35 mm est un composant qui fixe un ou plusieurs conducteurs électriques isolés XLPE avec des enveloppes en PVC ordinaires.Les câbles d'alimentation LV XLPE XLPE peuvent être installés comme circuits permanents dans les bâtiments, enterré sous terre, au-dessus de la tête ou nu.
Caractéristiques physiques et électriques
| Nombre de cœurs x |
Isolement |
Enveloppe |
Ø extérieur |
le poids |
Résultats de l'essai |
Résistance au courant à 20 °C |
| en seconde. |
épaisseur |
épaisseur |
Environ |
Environ |
| |
Nominale |
| Phases |
Neutre |
valeur |
| mm2 |
mm |
mm |
mm |
mm |
en kg / km |
Une |
Une |
| 3 fois 4 plus 1 fois 2.5 |
0.7 |
0.7 |
1.8 |
12.7 |
277 |
37 |
47 |
| 3 × 6 + 1 × 4 |
0.7 |
0.7 |
1.8 |
13.9 |
363 |
47 |
60 |
| 3 × 10 + 1 × 6 |
0.7 |
0.7 |
1.8 |
16.1 |
527 |
64 |
81 |
| 3 × 16 + 1 × 10 |
0.7 |
0.7 |
1.8 |
18.6 |
766 |
85 |
106 |
| 3 × 25 + 1 × 16 |
0.9 |
0.7 |
1.8 |
22.2 |
1140 |
113 |
137 |
| 3 × 35 + 1 × 16 |
0.9 |
0.7 |
1.8 |
24.6 |
1475 |
139 |
164
|
Application du projet
Les câbles d'alimentation isolés XLPE sont utilisés comme lignes de transmission électrique.
Principalement utilisé pour la transmission d'énergie ou comme câble de commande.
La température de fonctionnement générale dans un environnement humide ou sec est aussi élevée que 90°C (130°C d'urgence et 250°C de court-circuit).
Le taux de tension est de 600/1Kv.
Convient pour les installations aériennes, les lignes électriques principales ou les lignes électriques auxiliaires enfouies dans le sol ou dans la poussière.
Les conduits de câbles, les plateaux de câbles, les échelles de câbles, dans les tunnels ou les conduits, ainsi que dans les armoires de commutation et autres environnements de fonctionnement complexes.
Lorsqu'il est nécessaire d'isoler les effets électromagnétiques, anti-interférence, anti-interférence et augmenter la résistance, il peut fonctionner parfaitement après enveloppe métallique (métal,spécialement revêtement en aluminium) ou blindage par fil métallique (spécialement blindage par fil d'acier-SWA).
Caractéristique du produit
Excellentes propriétés électriques et physiques, moins de perte de transmission électrique et économie d'énergie.
Capacité à supporter une température de fonctionnement élevée.
Résistance à la déformation thermique, aux fissurations et au vieillissement thermique.
Facile à installer, pas de restrictions sur la disposition des lignes, pas de restrictions sur le terrain ou la hauteur.
Sans entretien jusqu'à 60 ans de vie.
Notre avantage
Utilisez uniquement des matériaux isolants XLPE de haute qualité.
La production de masse vous offre des prix compétitifs.
Des échantillons gratuits et OEM sont fournis.
La norme
0.6/1KV XLPE câble d'alimentation isolé répondant ou dépassant les spécifications suivantes:
La norme IEC 60332-1 est un essai pour les câbles électriques et optiques dans des conditions d'incendie.
IEC 60502-1 câbles d'alimentation isolés et extrudés et accessoires, à tension nominale de 1 kV et 3 kV.
La norme IEC 60754 teste le gaz généré lors de la combustion des matériaux de câbles.
La norme IEC 61034 est une mesure de la densité de fumée d'un câble à combustion dans des conditions spécifiques.
BS 7870-3 câbles isolés en polymère à basse et moyenne tension pour la distribution et la production d'électricité.
DIN VDE0276-603 câbles d'alimentation - Partie 603: câbles de distribution d'une tension nominale de 0,6 / 1 kV.
ANSI/NEMA WC 70-2009/ICEAS-95-658 Un câble d'alimentation d'une puissance nominale égale ou inférieure à 2000 volts, utilisé pour la distribution d'énergie électrique.
AS/NZS 4026: Normes australiennes 2008 relatives aux câbles pour les systèmes de distribution d'électricité résidentiels souterrains.
AS/NZS 4961: 2003 câbles isolants en polymère utilisés dans les applications de distribution d'électricité et de services.
AS/NZS 5000.1: 2005 Isolation par câble-polymère: adaptée à des tensions de fonctionnement inférieures ou égales à 0,6/1 (1,2) kV.
Autres normes équivalentes pour les câbles d'alimentation isolés en PVC
