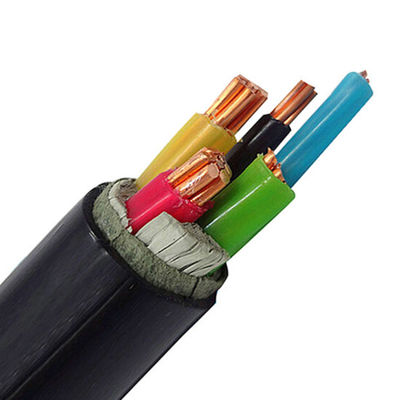

le noyau XLPE d'en cuivre de 0.6/1kV 35mm a isolé le cable électrique
Description et application de produit
Un cable électrique est un composant d'un ou plusieurs conducteurs électriques, habituellement fixe ainsi que la gaine entière. Ce composant est employé pour transmettre la puissance. Des cables électriques peuvent être installés dans les bâtiments en tant que câblage permanent, enterré dans la terre, marche aérienne ou nue.
Utilisé pour la transmission et la distribution dans 0.6/1kV aux systèmes de la transmission 8.7/15kV et de distribution. Il est habituellement employé dans le courant électrique, la construction, l'exploitation, la métallurgie, l'industrie pétrochimique et les communications et d'autres champs.
Caractéristiques physiques et électriques
|
No.cores X
|
Isolation
|
Gaine
|
Ø externe
|
poids
|
Estimations actuelles en air 30℃
|
Les estimations actuelles ont enterré 20℃
|
|
croix-sec.
|
épaisseur
|
épaisseur
|
approximativement.
|
approximativement.
|
|
|
Nominal
|
|
Phase
|
Neutre
|
valeur
|
|
millimètre de ²
|
millimètre
|
millimètre
|
millimètre
|
millimètre
|
kilogramme/kilomètre
|
|
|
|
3×4+1×2.5
|
0,7
|
0,7
|
1,8
|
12,7
|
277
|
37
|
47
|
|
3×6+1×4
|
0,7
|
0,7
|
1,8
|
13,9
|
363
|
47
|
60
|
|
3×10+1×6
|
0,7
|
0,7
|
1,8
|
16,1
|
527
|
64
|
81
|
|
3×16+1×10
|
0,7
|
0,7
|
1,8
|
18,6
|
766
|
85
|
106
|
|
3×25+1×16
|
0,9
|
0,7
|
1,8
|
22,2
|
1140
|
113
|
137
|
|
3×35+1×16
|
0,9
|
0,7
|
1,8
|
24,6
|
1475
|
139
|
164
|
Application :
Ce produit convient au transport d'énergie et la distribution avec le C.A. a évalué la tension 0.6/1kv et la fréquence fonctionnante 50Hz.
Des cables électriques de basse tension sont utilisés pour le transport et la distribution d'énergie dans le transport de l'énergie 1kV et les systèmes de distribution. Elle est très utilisée dans le courant électrique, l'exploitation, la construction, la métallurgie, le produit pétrochimique et les domaines de communication, et remplace complètement les cables électriques papier-isolés immergés dans l'huile.
XLPE a isolé des cables électriques que XLPE a isolé des cables électriques a plus d'avantages que les câbles isolés de papier et les câbles isolés de PVC. Le câble réticulé de polyéthylène a la haute résistance électrique, force mécanique, résistance vieillissante élevée, résistance à la corrosion chimique, stress environnemental, structure simple, utilisation commode, et peut être employé pendant longtemps à températures élevées. Il peut être placé sans limite de baisse.
Avantages de câble de XLPE : Le câble de XLPE a une température fonctionnante à long terme plus élevée et un plus grand courant évalué, et sous le même environnement, la taille (section transversale normale) du câble de XLPE peut être 1 ou 2 plus petits que celui du câble de PVC. Ceux-ci améliorent non seulement la qualité et la représentation du produit, mais réduire également le coût de production du câble. Câble blindé
Le câble blindé de bande en acier peut augmenter les propriétés mécaniques du câble, et le câble peut résister à la pression mécanique externe.
Armure en acier de ceinture/armure en acier d'aluminium, fil d'acier d'armure de fil d'acier/armor/SWA. Modèle blindé de câble de bande en acier : VV22, VV23, VLV22, VLV23, YJ V22, YJV23, YJLV22, YJLV23, ZR-VV22, NH-VV2 2, WDZ-YJV22, WDZ-YJV23, WDZ-YJY22
Caractéristiques de fonctionnement
1) La température fonctionnante
La température fonctionnante continue maximale permise du conducteur ne dépassera pas 90℃
2) La température de court-circuit de conducteur
Ne doit pas dépasser le ℃ 250. (La plus longue durée est de 5 secondes)
3) Rayon de cintrage :
Rayon de cintrage de câble unipolaire : rayon du cintrage 20D de multiconducteur de câble : 15D
D = diamètre total réel du câble (millimètres)
4) La température d'installation :
La température minimum d'installation est 0°C.
Étendant des conditions et des paramètres de base employés pour calculer le courant évalué :
Pose de la méthode :
Température ambiante dans le ciel : 40℃ a directement enterré : Résistance thermique 1.0℃ du sol 25℃·m/W
Disposition de câble unipolaire : parallèle (côte à côte : 1D D = diamètre)
