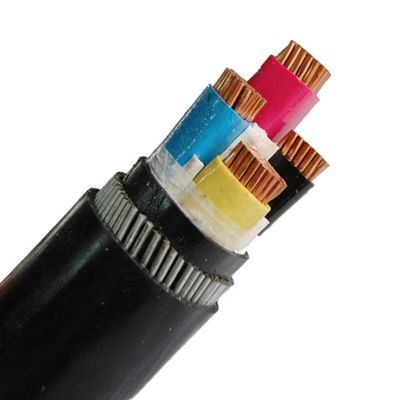

300 mm2 de câble électrique isolé XLPE et recouvert de PVC
Introduction du câble XLPE:
1Utilisation de câbles haute tension
Les câbles haute tension conviennent à la pose fixe de lignes de transport et de distribution d'électricité à courant alternatif de 50 Hz et à une tension nominale inférieure ou égale à 66 KV pour la transmission d'énergie.
2. Utiliser la fonction
La température nominale maximale du conducteur de câble est de 90 °C.
Pendant la période de court-circuit (la durée la plus longue ne dépasse pas 5 s), la température maximale du conducteur de câble ne doit pas dépasser 250 °C.
La température ambiante lors de la pose des câbles ne doit pas être inférieure à 0 °C.
Caractéristiques physiques et électriques
|
Nombre de cœurs x
|
Isolement
|
Enveloppe
|
Ø extérieur
|
le poids
|
Résultats de l'essai
|
Résistance au courant à 20 °C
|
|
en seconde.
|
épaisseur
|
épaisseur
|
Environ
|
Environ
|
|
|
Nominale
|
|
Phases
|
Neutre
|
valeur
|
|
mm2
|
mm
|
mm
|
mm
|
mm
|
en kg / km
|
Une
|
Une
|
|
3 fois 4 plus 1 fois 2.5
|
0.7
|
0.7
|
1.8
|
12.7
|
277
|
37
|
47
|
|
3 × 6 + 1 × 4
|
0.7
|
0.7
|
1.8
|
13.9
|
363
|
47
|
60
|
|
3 × 10 + 1 × 6
|
0.7
|
0.7
|
1.8
|
16.1
|
527
|
64
|
81
|
|
3 × 16 + 1 × 10
|
0.7
|
0.7
|
1.8
|
18.6
|
766
|
85
|
106
|
|
3 × 25 + 1 × 16
|
0.9
|
0.7
|
1.8
|
22.2
|
1140
|
113
|
137
|
|
3 × 35 + 1 × 16
|
0.9
|
0.7
|
1.8
|
24.6
|
1475
|
139
|
164
|
Caractéristiques et utilisations des câbles d'alimentation isolés XLPE:
Le câble d'alimentation isolé en polyéthylène croisé présente les caractéristiques d'une résistance mécanique élevée, d'une forte résistance aux contraintes environnementales, d'excellentes performances électriques,et résistance au courant forte.
En outre, le produit est léger et simple d'utilisation. Ce produit est adapté aux systèmes de transmission et de distribution avec une tension nominale de 0,6/1kv.
Il présente les principales caractéristiques des câbles ignifuges: les câbles ne sont pas faciles à prendre feu ou ne continuent à brûler que dans une certaine plage.bâtiments de grande hauteur, et à grande échelle
Des câbles densément distribués dans les entreprises industrielles et minières, les champs pétrolifères, les mines de charbon et autres lieux.
Performance technique du câble d'alimentation
1La température nominale maximale du conducteur de câble isolé en PVC est de 70°C. Lorsqu'un court-circuit se produit (la durée la plus longue ne dépasse pas 5S), la température du conducteur ne dépasse pas 160°C.
2La température nominale maximale du conducteur du câble isolé XLPE est de 90°C, un court-circuit se produit (la durée la plus longue n'excède pas 5S) et la température du conducteur n'excède pas 250°C.
3Lors de l'installation de câbles isolés ou enveloppés en PVC, la température ambiante ne doit pas être inférieure à 0°C.
4Parfaite stabilité chimique, résistance aux acides, aux alcalis, aux huiles et aux solvants organiques, et aux retardateurs de flamme.
Les avantages des câbles électriques.
1Elle occupe une petite surface, généralement enterrée dans le sol ou placée à l'intérieur, dans des fossés et des tunnels.
La distance d'isolation entre les lignes est très petite, aucune tour n'est utilisée, moins de terrain est occupé et pratiquement aucun espace au sol n'est occupé.
2. Haute fiabilité. Affecté par les conditions météorologiques et l'environnement environnant, la performance de transmission est stable et la fiabilité est élevée.
3Elle offre des conditions plus favorables pour le développement de câbles ultra-haute tension et de grande capacité tels que les câbles à basse température et supraconducteurs.
4Une grande capacité distribuée.
5Moins de charge de maintenance.
6Le risque de choc électrique est faible.
