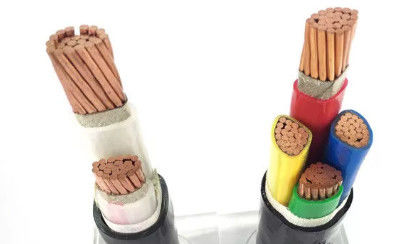

Câble isolé par XLPE Unarmoured du CEI 60502-1 avec du Cu - biens de conducteur
Applications
Ces câbles sont employés pour l'approvisionnement en l'électricité dans le système d'installation de basse tension, ils conviennent à l'installation dedans à l'intérieur et dehors, dans des galeries pour câbles, sous la terre, dans des stations de puissance et de commutation, des distributions locales d'énergie, ensembles industriels, où il n'y a aucun risque de dommages mécaniques.
Détails
1. Conducteurs
------------------------------------------------------------------------------------------------------
Les conducteurs seront conformes de la classe 1 ou de la classe 2 du cuivre recuit simple ou plaqué de métal ou d'aluminium simple ou d'alliage d'aluminium, ou de la classe 5 du cuivre simple ou plaqué de métal au CEI 60228.
2. isolation
------------------------------------------------------------------------------------------------------
Le matériel et l'épaisseur de XLPE seront selon le CEI 60502 ou les BS 5467 évalués pour le fonctionnement continu 90°C.
3. Assemblée/bâche intérieure
------------------------------------------------------------------------------------------------------
Les bâches intérieures peuvent être expulsées ou enroulées. Pour des câbles avec des noyaux circulaires, à moins que des câbles avec plus de cinq noyaux, une bâche intérieure enroulée soient autorisés seulement si les interstices entre les noyaux sont sensiblement remplis. Une reliure appropriée est autorisée avant application d'une bâche intérieure expulsée. Le matériel est compatible avec l'isolant, les matières employées pour les bâches et les remplisseurs intérieurs conviendront à la température de fonctionnement du câble et compatibles avec l'isolant. Pour les câbles libres d'halogène, la bâche et les remplisseurs intérieurs seront également halogène composent librement.
4. armure
------------------------------------------------------------------------------------------------------
En aluminium/a galvanisé fils d'acier en acier/appliqués hélicoïdal au-dessus de la bâche intérieure selon le CEI 60502-1, ou des bandes d'aluminium de double/acier et le cuivre/câblage cuivre bidon peuvent également être fabriqués sur demande.
5. gaine externe
------------------------------------------------------------------------------------------------------
La gaine externe sera du type expulsé ST1/ST2 de PVC selon le CEI 60502-1, le type ST3/ST7, l'halogène librement ST8 composé, Polychloroprene, polyéthylène chlorosulfonated de polyéthylène ou les polymères semblables, le type SE1 sont également disponibles sur demande.
Paramètres
| No.cores X croix-sec. |
Isolation épaisseur |
Gaine épaisseur Nominal valeur |
Ø externe approximativement. |
poids approximativement. |
Estimations actuelles en air 30℃ | Les estimations actuelles ont enterré 20℃ | résistance maximum de C.C à 20℃ |
| millimètre de ² | millimètre | millimètre | millimètre | kilogramme/kilomètre | A | A | Ω/km |
| 2×2.5 | 0,7 | 1,8 | 10,6 | 140 | 37 | 54 | 7,41 |
| 2×4.0 | 0,7 | 1,8 | 11,6 | 192 | 47 | 70 | 4,61 |
| 2×6.0 | 0,7 | 1,8 | 12,6 | 245 | 60 | 86 | 3,08 |
| 2×10 | 0,7 | 1,8 | 15,2 | 362 | 84 | 115 | 1,83 |
| 2×16 | 0,7 | 1,8 | 16,6 | 514 | 113 | 149 | 1,15 |
| 2×25 | 0,9 | 1,8 | 19,8 | 734 | 150 | 191 | 0,73 |
| 2×35 | 0,9 | 1,8 | 17,2 | 968 | 185 | 231 | 0,52 |
| 2×50 | 1,0 | 1,8 | 19,4 | 1190 | 226 | 275 | 0,39 |
| 2×70 | 1,1 | 1,9 | 22,0 | 1591 | 287 | 337 | 0,27 |
| 2×95 | 1,1 | 2,0 | 24,6 | 2117 | 354 | 405 | 0,19 |
| 2×120 | 1,2 | 2,1 | 27,4 | 2617 | 431 | 463 | 0,15 |
| 2×150 | 1,4 | 2,2 | 30,2 | 3239 | 494 | 522 | 0,12 |
| 2×185 | 1,6 | 2,3 | 34,0 | 5126 | 592 | 591 | 0,10 |
