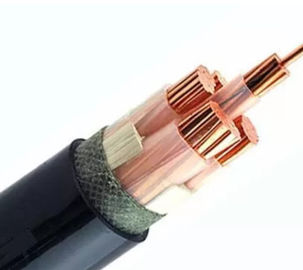

Câble isolé par XLPE engainé par PVC avec le conducteur de cuivre nu de la classe 2
NORMES
International : Le CEI 60502-1
Ressortissant : GIGAOCTET T 12706.1-2008
CONSTRUCTION :
1. CONDUCTEUR
– Conducteur de cuivre nu, classe 2 à CEI 60228
2. ISOLATION
– Composé de XLPE
3. REMPLISSEUR
– Remplisseur de pp
bande 4.Wrapping
En cas de câble blindé :
5. ENVELOPPE INTÉRIEURE
– Composé de PVC
6. ARMURE
– Double bande en acier galvanisée.
7. GAINE EXTERNE :
– Composé de PVC
Couleur de gaine :
– Noir
APPLICATIONS :
Des cables électriques pour l'approvisionnement énergétique sont installés en air ouvert, dedans sous terre, à l'intérieur, dans des galeries pour câbles, des centrales, des connexions residental et l'éclairage routier aussi bien que dans des réseaux d'abonné, où des dommages mécaniques ne doivent pas être prévus.
Paramètres
|
No.cores X croix-sec. |
Isolation épaisseur |
Nominal Gaine épaisseur |
Ø externe approximativement. |
poids approximativement. |
Estimations actuelles en air 30℃ | Les estimations actuelles ont enterré 20℃ | |
| Phase | Neutre | ||||||
| millimètre de ² | millimètre | millimètre | millimètre | millimètre | kilogramme/kilomètre | A | A |
| 4×4+1×2.5 | 0,7 | 0,7 | 1,8 | 14,2 | 320 | 38 | 48 |
| 4×6+1×4.0 | 0,7 | 0,7 | 1,8 | 15,6 | 427 | 48 | 60 |
| 4×10+1×6.0 | 0,7 | 0,7 | 1,8 | 18,1 | 636 | 66 | 81 |
| 4×16+1×10 | 0,7 | 0,7 | 1,8 | 20,8 | 941 | 88 | 107 |
| 4×25+1×16 | 0,9 | 0,7 | 1,8 | 24,9 | 1441 | 118 | 137 |
| 4×35+1×16 | 0,9 | 0,7 | 1,8 | 27,1 | 1853 | 144 | 165 |
| 4×50+1×25 | 1,0 | 0,9 | 1,9 | 31,6 | 2616 | 177 | 196 |
| 4×70+1×35 | 1,1 | 0,9 | 2,1 | 36,5 | 3578 | 227 | 244 |
| 4×95+1×50 | 1,1 | 1,0 | 2,2 | 41,6 | 4843 | 277 | 288 |
| 4×120+1×70 | 1,2 | 1,1 | 2,4 | 46,3 | 6110 | 325 | 329 |
| 4×150+1×70 | 1,4 | 1,1 | 2,5 | 51,2 | 7421 | 375 | 369 |
| 4×185+1×95 | 1,6 | 1,1 | 2,7 | 56,8 | 9191 | 433 | 418 |
| 4×240+1×120 | 1,7 | 1,2 | 2,9 | 63,2 | 11763 | 518 | 488 |
| 4×300+1×150 | 1,8 | 1,4 | 3,1 | 70,0 | 14595 | 625 | 555 |
