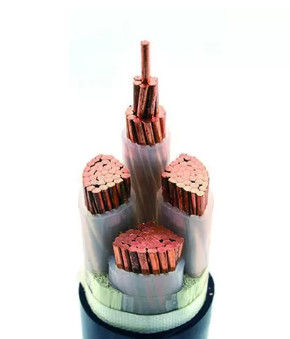

Câble de polyéthylène lié par croix du CEI 60502, câble Unarmoured de PVC de XLPE
APPLICATIONS :
Des cables électriques pour l'approvisionnement énergétique sont installés en air ouvert, dedans sous terre, à l'intérieur, dans des galeries pour câbles, des centrales, des connexions residental et l'éclairage routier aussi bien que dans des réseaux d'abonné, où des dommages mécaniques ne doivent pas être prévus.
CONSTRUCTION :
1. CONDUCTEUR
– Conducteur de cuivre nu, classe 2 à CEI 60228
2. ISOLATION
– Composé de XLPE
3. REMPLISSEUR
– Remplisseur de pp
4. EMBALLAGE DE LA BANDE
En cas de câbles blindés :
5. ENVELOPPE INTÉRIEURE
– Composé de PVC
6. ARMURE
– Double bande en acier galvanisée.
7. GAINE EXTERNE :
– Composé de PVC
Couleur de gaine :
– Noir
CARACTÉRISTIQUES PHYSIQUES ET ÉLECTRIQUES :
No.cores X croix-sec. |
Isolation épaisseur |
Nominal Gaine épaisseur |
Ø externe approximativement. |
poids approximativement. |
Estimations actuelles en air 30℃ |
Les estimations actuelles ont enterré 20℃ |
|
Phase |
Neutre |
||||||
millimètre de ² |
millimètre |
millimètre |
millimètre |
millimètre |
kilogramme/kilomètre |
A |
A |
3×4+1×2.5 |
0,7 |
0,7 |
1,8 |
12,7 |
277 |
37 |
47 |
3×6+1×4.0 |
0,7 |
0,7 |
1,8 |
13,9 |
363 |
47 |
60 |
3×10+1×6.0 |
0,7 |
0,7 |
1,8 |
16,1 |
527 |
64 |
81 |
3×16+1×10 |
0,7 |
0,7 |
1,8 |
18,6 |
766 |
85 |
106 |
3×25+1×16 |
0,9 |
0,7 |
1,8 |
22,2 |
1140 |
113 |
137 |
3×35+1×16 |
0,9 |
0,7 |
1,8 |
24,6 |
1475 |
139 |
164 |
3×50+1×25 |
1,0 |
0,9 |
1,8 |
27,7 |
1951 |
173 |
198 |
3×70+1×35 |
1,1 |
0,9 |
1,9 |
31,9 |
2662 |
222 |
246 |
3×95+1×50 |
1,1 |
1,0 |
2,1 |
36,2 |
3578 |
271 |
293 |
3×120+1×70 |
1,2 |
1,1 |
2,2 |
39,9 |
4567 |
318 |
334 |
3×150+1×70 |
1,4 |
1,1 |
2,3 |
45,0 |
5514 |
370 |
375 |
3×185+1×95 |
1,6 |
1,1 |
2,5 |
49,4 |
6850 |
427 |
422 |
3×240+1×120 |
1,7 |
1,2 |
2,7 |
54,9 |
8741 |
507 |
492 |
3×300+1×150 |
1,8 |
1,4 |
2,9 |
62,9 |
11052 |
599 |
560 |
