0.6/1KV 3.6/6KV fil en aluminium plaqué cuivre XLPE ou isolation en PVC

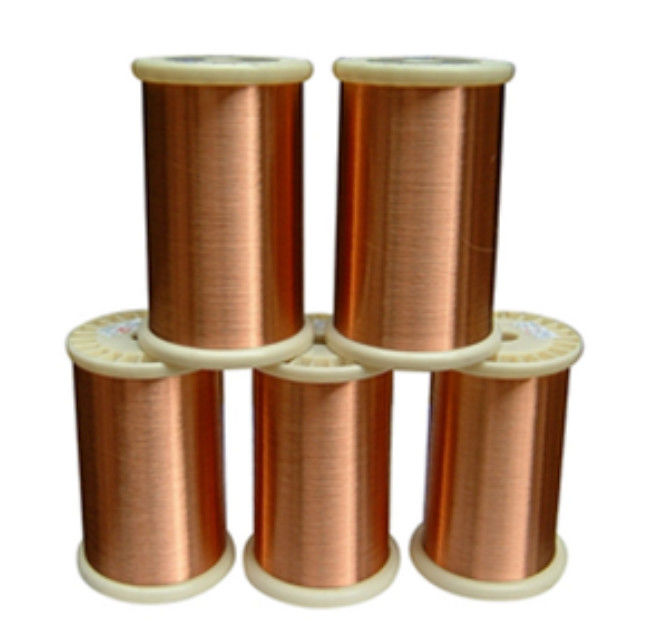

Caractéristique de fil d'aluminium plaqué de cuivre
1. Large utilisation
2. Facile à souder
3. Excellentes performances
Niveau de tension
0.6/1KV3.6/6KV8.7/10KV, 8.7/15KV12/20KV
18/20KV21/35KV26/35KV
Description du produit
Fil d'aluminium recouvert de cuivre et recouvert d'une technologie de fabrication par soudage, revêtement de cuivre de haute qualité concentriquement sur la surface extérieure de la tige en aluminium ou du fil d'âme en fil d'acier, et formation d'une forte liaison métallurgique entre les atomes entre la couche de cuivre et le noyau, de sorte que deux matériaux métalliques différents combinés en un tout intégral, peuvent faire en tant que processus d'étirage et de recuit un seul processus de tréfilage de fil métallique de cuivre et d'aluminium avec une proportion réglable par rapport au rapport volumique de la couche de cuivre resté relativement constant constant.
Type et données
0,6/1KV à un seul noyau
Section nominale du conducteur | Épaisseurs nominales d'isolation (mm) | Epaisseur de gaine (mm) |
Diamètre du câble (mm) |
Poids de référence (kg/km) |
20℃ Max résistance cc du conducteur (Ω/KM) |
1x2.5 | 0,8 | 1.8 | 7.5 | 63 | 10.8 |
1x4 | 1.0 | 1.8 | 8.5 | 80 | 6,92 |
1x6 | 1.0 | 1.8 | 9.0 | 94 | 4.35 |
1x10 | 1.0 | 1.8 | 10.0 | 126 | 2,70 |
1x16 | 1.0 | 1.8 | 11.5 | 161 | 1,74 |
1x25 | 1.2 | 1.8 | 13.5 | 225 | 1.10 |
1x35 | 1.2 | 1.8 | 14.0 | 277 | 0,765 |
1x50 | 1.4 | 1.8 | 16.0 | 355 | 0,539 |
1x70 | 1.4 | 1.8 | 17.5 | 460 | 0,386 |
1x95 | 1.6 | 1.8 | 20,0 | 603 | 0,284 |
1x120 | 1.6 | 1.8 | 21,5 | 722 | 0,220 |
1x150 | 1.8 | 1.8 | 24.0 | 871 | 0,173 |
1x185 | 2.0 | 1.8 | 26,0 | 1065 | 0,141 |
1x240 | 2.2 | 2.0 | 30,0 | 1364 | 0,102 |
1x300 | 2.4 | 2.2 | 32,0 | 1687 | 0,0843 |
