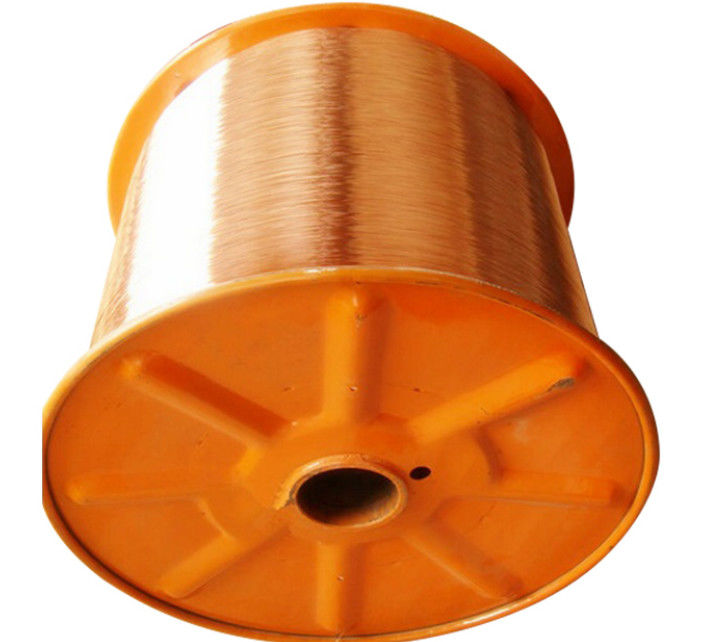

Fil d' aluminium revêtu de cuivre, fil CCA isolé XLPE.
Type et données
0.6/1KV à noyau unique
| Section nominale du conducteur |
Épaisseur d'isolation nominale (mm) |
Épaisseur de l'enveloppe (mm) |
Diamètre du câble
(mm)
|
Poids de référence
(kg/km)
|
20°C Résistance de courant continu maximale du conducteur ((Ω/KM) |
| Un sur deux.5 |
0.8 |
1.8 |
7.5 |
63 |
10.8 |
| 1x4 |
1.0 |
1.8 |
8.5 |
80 |
6.92 |
| 1x6 |
1.0 |
1.8 |
9.0 |
94 |
4.35 |
| 1x10 |
1.0 |
1.8 |
10.0 |
126 |
2.70 |
| 1x16 |
1.0 |
1.8 |
11.5 |
161 |
1.74 |
| 1x25 |
1.2 |
1.8 |
13.5 |
225 |
1.10 |
| 1x35 |
1.2 |
1.8 |
14.0 |
277 |
0.765 |
| 1x50 |
1.4 |
1.8 |
16.0 |
355 |
0.539 |
| 1x70 |
1.4 |
1.8 |
17.5 |
460 |
0.386 |
| 1x95 |
1.6 |
1.8 |
20.0 |
603 |
0.284 |
| 1x120 |
1.6 |
1.8 |
21.5 |
722 |
0.220 |
| 1x150 |
1.8 |
1.8 |
24.0 |
871 |
0.173 |
| 1x185 |
2.0 |
1.8 |
26.0 |
1065 |
0.141 |
| 1x240 |
2.2 |
2.0 |
30.0 |
1364 |
0.102 |
| 1x300 |
2.4 |
2.2 |
32.0 |
1687 |
0.0843
|
Description du produit
fil d'aluminium plaqué en cuivre et recouvert d'une technologie de fabrication par soudage, revêtement de cuivre de haute qualité concentriquement sur la surface extérieure de la tige d'aluminium ou du fil d'acier,et la formation d'une forte liaison métallurgique entre les atomes entre la couche de cuivre et le noyau, de sorte que deux matériaux métalliques différents combinés en un tout intégral, can make as drawing and annealing process as a single metal wire drawing process of copper and aluminum with adjustable proportion to the copper layer volume ratio remained relatively constant constant.
Structure du produit:
Conducteur en aluminium plaqué de cuivre
Isolement XLPE ou PVC
Enveloppe en PVC ou en polyolefine
Analyse des caractéristiques du produit:
1, résistivité CC: fil d'aluminium plaqué en cuivre résistivité de ligne de cuivre plus grande qu'environ 1,5 fois le fil de cuivre, les valeurs féminines sont les mêmes, fil d'aluminium plaqué en cuivre fil de cuivre pèse environ 1/2.
2, l'utilisation de conducteurs en aluminium revêtus de cuivre peut être poursuivie pendant de nombreuses années pour répondre au courant dans la sélection, la conception, l'installation et d'autres habitudes de produits de câbles et de câbles,J'ai également pressé les bornes du câble., permettant la soudure.
3, Résistance CA inférieure:
4, léger et peu coûteux: comparativement aux mêmes spécifications techniques du câble en cuivre, les coûts des câbles conducteurs en aluminium plaqués en cuivre ont été réduits de plus de 40%,économie de coûts de plus de 20% pour les câbles conducteurs en aluminium plaqué en cuivre / composite en cuivre.
5, Bonne soudabilité: fil d'aluminium plaqué en cuivre en raison de sa surface recouverte d'une couche de cuivre concentrique, avec fil de cuivre afin qu'il ait la même soudabilité, pour faciliter la production
Classification
L'un est le câble en aluminium plaqué de cuivre à des fins de signal ou de communication, et l'autre est pour l'alimentation électrique
Niveau de tension
0.6/1KV3.6/6KV8.7/10KV,8.7/15KV12/20KV
