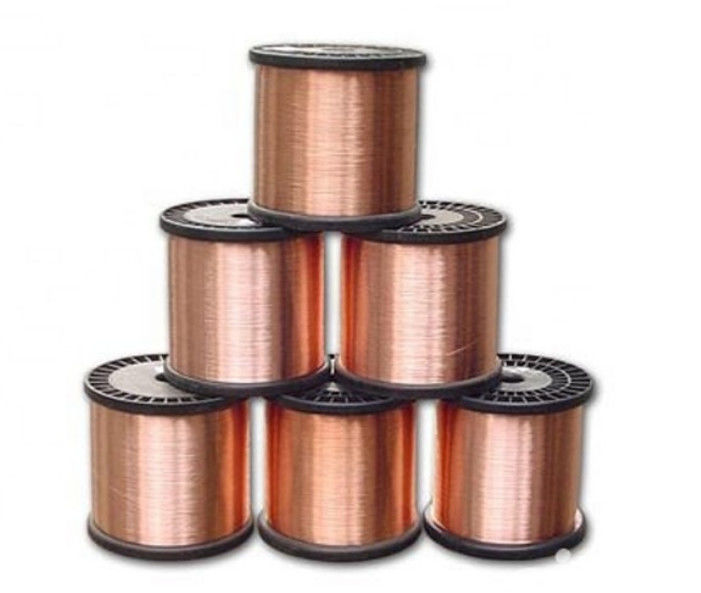

Fil d'enroulement rond de fil d'aluminium plaqué de cuivre de 7.5MM 8.5MM CCA
Le fil CCAM a utilisé le processus de soudage et de placage de cuivre le plus avancé pour produire, la couche de cuivre a utilisé du cuivre pur à 99,9% avec une densité élevée et une meilleure conductivité, et notre technique de liaison métallurgique garantit que le revêtement de cuivre est uniformément réparti autour de la bobine d'aluminium et de magnésium le long du fil pour excellente concentricité, propriétés mécaniques conformes à la norme US ASTM B 56693.
Analyse des caractéristiques du produit :
1, résistivité CC: résistivité de la ligne de cuivre du fil d'aluminium recouvert de cuivre supérieure à environ 1,5 fois le fil de cuivre, les valeurs femelles sont les mêmes, le fil de cuivre du fil d'aluminium recouvert de cuivre pèse environ 1/2.
2, l'utilisation d'un conducteur en aluminium recouvert de cuivre peut être poursuivie pendant de nombreuses années pour répondre au courant dans la sélection, la conception, l'installation et d'autres habitudes de produits de fils et de câbles, également pressé les bornes de câble, permettant la soudure.
3, résistance CA inférieure :
4, poids léger et faible coût: par rapport aux mêmes spécifications techniques du câble en cuivre, des économies de coûts de câble conducteur en aluminium plaqué cuivre de plus de 40%, des économies de coût de câble conducteur composite aluminium / cuivre plaqué cuivre de plus de 20%.
5, bonne soudabilité: fil d'aluminium recouvert de cuivre en raison de sa surface recouverte d'une couche de cuivre concentrique, avec du fil de cuivre de sorte qu'il a la même soudabilité, pour faciliter la production
Classification
L'un est le câble en aluminium recouvert de cuivre à des fins de signal ou de communication, et l'autre est pour l'alimentation
Niveau de tension
0.6/1KV3.6/6KV8.7/10KV, 8.7/15KV12/20KV
18/20KV21/35KV26/35KV
Type et données
0,6/1KV à un seul noyau
| Section nominale du conducteur |
Épaisseurs nominales d'isolation (mm) |
Epaisseur de gaine (mm) |
Diamètre du câble
(mm)
|
Poids de référence
(kg/km)
|
20℃ Max résistance cc du conducteur (Ω/KM) |
| 1x2.5 |
0,8 |
1.8 |
7.5 |
63 |
10.8 |
| 1x4 |
1.0 |
1.8 |
8.5 |
80 |
6,92 |
| 1x6 |
1.0 |
1.8 |
9.0 |
94 |
4.35 |
| 1x10 |
1.0 |
1.8 |
10.0 |
126 |
2,70 |
| 1x16 |
1.0 |
1.8 |
11.5 |
161 |
1,74 |
| 1x25 |
1.2 |
1.8 |
13.5 |
225 |
1.10 |
| 1x35 |
1.2 |
1.8 |
14.0 |
277 |
0,765 |
| 1x50 |
1.4 |
1.8 |
16.0 |
355 |
0,539 |
| 1x70 |
1.4 |
1.8 |
17.5 |
460 |
0,386 |
| 1x95 |
1.6 |
1.8 |
20,0 |
603 |
0,284 |
| 1x120 |
1.6 |
1.8 |
21,5 |
722 |
0,220 |
| 1x150 |
1.8 |
1.8 |
24.0 |
871 |
0,173 |
| 1x185 |
2.0 |
1.8 |
26,0 |
1065 |
0,141 |
| 1x240 |
2.2 |
2.0 |
30,0 |
1364 |
0,102 |
| 1x300 |
2.4 |
2.2 |
32,0 |
1687 |
0,0843 |
