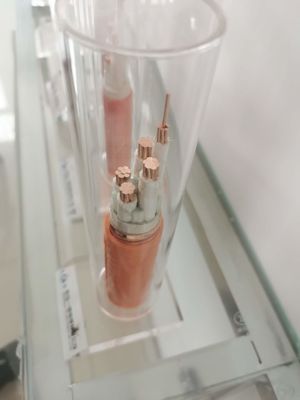

Câble chauffant multiconducteur Mi à isolation minérale 1kV LSZH
Le fil à isolation minérale convient à la transmission de puissance sous une tension de 0,6/1KV, avec une température de fonctionnement continue de 250 ℃ et une alimentation électrique pendant 3 heures à 950-1000 ℃.
Fil à isolation minéraleFonctionnalités
(1) Prévention des incendies.Le câble BBTRZ utilise du ruban de mica et une isolation composite extrudée, utilisant des matériaux réfractaires
Isolation au mortier et protection contre l'incendie, le nouveau matériau peut passer le test de niveau C standard BS 6387 sous une flamme de 950 ℃ pendant 80 minutes, sans panne électrique;15 minutes après 15 minutes d'immersion dans l'eau, flamme W650℃, pas de panne, test de niveau b à 950 Pas de panne dans les 15 minutes sous flamme à ℃.
(2) Flexible.Le conducteur du câble BBTRZ est constitué de fil torsadé en cuivre et la couche isolante est constituée de ruban de mica et de matériau composite extrudé.L'argile résistante au feu est utilisée comme matériau d'isolation thermique et ignifuge et comme matériau de gaine ignifuge sans halogène et à faible dégagement de fumée.Le produit est plus souple.
(3) protection de l'environnement.La transmittance de combustion du câble BBTRZ dépasse 80% (la norme est de 60%), ce qui répond aux exigences de faible dégagement de fumée.Étant donné que les matériaux d'isolation et de gaine du câble sont des composés inorganiques, il n'y a pas de matériau PVC habituel.Par conséquent, même en cas d'incendie, aucun gaz acide n'est émis ni aucun halogène n'est généré.
(4) Sécurité.Il peut alimenter la flamme, démarrer l'équipement de lutte contre l'incendie, réduire les pertes par le feu et est particulièrement fiable pour la sécurité personnelle.
(5) Longue durée de vie.Les matériaux isolants inorganiques peuvent résister à des températures élevées et ne vieillissent pas facilement, et leur durée de vie est plusieurs fois supérieure à celle des câbles à isolation organique.
Nominal Traverser section |
Extérieur Diamètre environ. |
Poids du câble env. | Chute de tension | mini pliant rayon |
|
Monophasé | Trois phases | ||||
mm2 | millimètre | kg/km | V/A.km | V/A.km | millimètre |
3 × 1,5 | 10.7 | 273.3 | 30,8 | 26,7 | 160,5 |
3 × 2,5 | 11.6 | 319.4 | 18.9 | 16.4 | 174,0 |
3 x 4 | 12.5 | 398.3 | 11.8 | 10.2 | 187,5 |
3 x 6 | 13.7 | 479,9 | 7.9 | 6,81 | 205.5 |
3 x 10 | 17.3 | 636.1 | 4.7 | 4.05 | 259,5 |
3 x 16 | 19.5 | 846.8 | 2,94 | 2,55 | 292.5 |
3 × 25 | 22.3 | 1 192,9 | 1,87 | 1.62 | 334,5 |
3 x 35 | 25.2 | 1 518,8 | 1,35 | 1.17 | 378,0 |
3 x 50 | 28.6 | 1 950,5 | 1.01 | 0,87 | 429.0 |
3 x 70 | 32,7 | 2 629,9 | 0,71 | 0,61 | 490.5 |
3 × 95 | 37.1 | 3 588,8 | 0,52 | 0,454 | 556,5 |
3 x 120 | 40,9 | 4 379,3 | 0,43 | 0,371 | 613.5 |
Applications
(1) Système de lutte contre l'incendie de divers bâtiments.
(2) Bâtiments civils de grande hauteur, immeubles de bureaux, hôtels, grands centres commerciaux, centres d'exposition, musées, bibliothèques, hôpitaux, stades, aéroports, etc.
(3) Champ à haute température, tel que l'acier, la fonte, le verre et d'autres ateliers.
(4) Domaines inflammables et explosifs, tels que les entreprises pétrolières, chimiques, pharmaceutiques, nucléaires et militaires.
(5) Projets de défense nationale, tels que navires, aviation, aérospatiale, lancements de satellites, centres de contrôle, etc.
