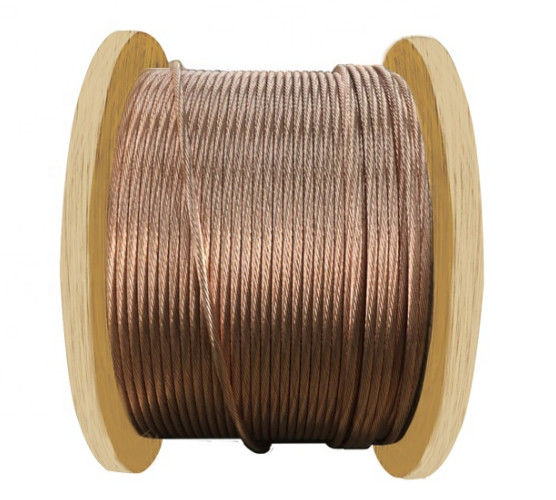

Fil en aluminium plaqué de cuivre non armé PVC/polyoléfine gainé YJVC-0.6/1KV
Description du produit
Fil d'aluminium recouvert de cuivre et recouvert d'une technologie de fabrication par soudage, revêtement en cuivre de haute qualité concentriquement sur la surface extérieure de la tige d'aluminium ou du fil d'âme en fil d'acier, et formation d'une forte liaison métallurgique entre les atomes entre la couche de cuivre et le noyau, de sorte que deux matériaux métalliques différents combinés en un tout intégral, peuvent faire un processus d'étirage et de recuit en tant que processus de tréfilage métallique unique de cuivre et d'aluminium avec une proportion réglable par rapport au rapport volumique de la couche de cuivre resté relativement constant.
Structure du produit :
Conducteur en aluminium recouvert de cuivre
Isolation XLPE ou PVC
Gaine PVC ou polyoléfine
Analyse des caractéristiques du produit :
1, résistivité CC : résistivité de ligne de cuivre de fil d'aluminium plaqué de cuivre supérieure à environ 1,5 fois le fil de cuivre, les valeurs femelles sont les mêmes, le fil de cuivre de fil d'aluminium plaqué de cuivre pèse environ 1/2.
2, l'utilisation de conducteurs en aluminium plaqué cuivre peut être poursuivie pendant de nombreuses années pour répondre au courant dans la sélection, la conception, l'installation et d'autres habitudes de produits de fils et de câbles, en appuyant également sur les bornes du câble, permettant ainsi la soudure.
3, résistance CA inférieure :
4, léger et faible coût : par rapport aux mêmes spécifications techniques du câble en cuivre, des économies de coûts de câble conducteur en aluminium plaqué cuivre de plus de 40 %, des économies de coûts de câble conducteur composite aluminium/cuivre plaqué de cuivre de plus de 20 %.
5, bonne soudabilité : fil d'aluminium recouvert de cuivre en raison de sa surface recouverte d'une couche de cuivre concentrique, avec du fil de cuivre pour qu'il ait la même soudabilité, pour faciliter la production
Classification
L'un est le câble en aluminium recouvert de cuivre à des fins de signal ou de communication, et l'autre est destiné à l'alimentation électrique.
Niveau de tension
0,6/1KV3,6/6KV8,7/10KV,8,7/15KV12/20KV
18/20KV21/35KV26/35KV
Type et données
Noyau unique 0,6/1KV
| Section nominale du conducteur |
Épaisseurs nominales d'isolation (mm) |
Epaisseur de gaine (mm) |
Diamètre du câble
(mm)
|
Poids de référence
(kg/km)
|
Résistance CC maximale de 20 ℃ du conducteur (Ω/KM) |
| 1x2,5 |
0,8 |
1.8 |
7.5 |
63 |
10.8 |
| 1x4 |
1.0 |
1.8 |
8.5 |
80 |
6,92 |
| 1x6 |
1.0 |
1.8 |
9.0 |
94 |
4.35 |
| 1x10 |
1.0 |
1.8 |
10,0 |
126 |
2,70 |
| 1x16 |
1.0 |
1.8 |
11.5 |
161 |
1,74 |
| 1x25 |
1.2 |
1.8 |
13.5 |
225 |
1.10 |
| 1x35 |
1.2 |
1.8 |
14,0 |
277 |
0,765 |
| 1x50 |
1.4 |
1.8 |
16,0 |
355 |
0,539 |
| 1x70 |
1.4 |
1.8 |
17.5 |
460 |
0,386 |
| 1x95 |
1.6 |
1.8 |
20,0 |
603 |
0,284 |
| 1x120 |
1.6 |
1.8 |
21,5 |
722 |
0,220 |
| 1x150 |
1.8 |
1.8 |
24,0 |
871 |
0,173 |
| 1x185 |
2.0 |
1.8 |
26,0 |
1065 |
0,141 |
| 1x240 |
2.2 |
2.0 |
30,0 |
1364 |
0,102 |
| 1x300 |
2.4 |
2.2 |
32,0 |
1687 |
0,0843 |
