PVC Jacket Copper Clad Aluminum Conductor , Copper Clad Aluminum Cable

Conducteur en aluminium plaqué d'en cuivre de veste de PVC, câble en aluminium plaqué de cuivre

  • Surligner

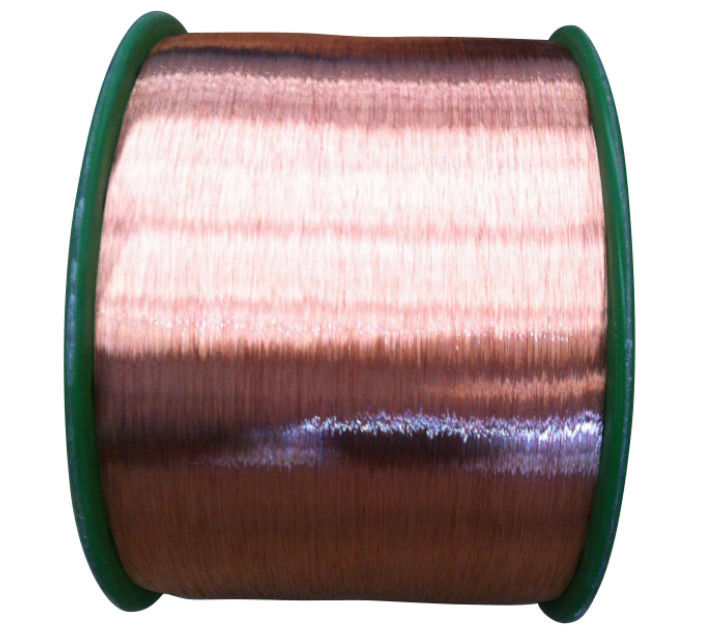

    Fil en aluminium enduit de cuivre

    ,

    le cuivre a couvert le câblage en aluminium

  • Matériel de veste
    PVC
  • Rayon de cintrage
    20xO.D
  • tension d'essai
    3.5KV/5min
  • Type de conducteur
    Solide ou échoué
  • Norme
    I L'EC 60502-1, UL1581
  • Marché principal
    L'Asie, Midldle-Est, Africain,
  • Lieu d'origine
    La Chine
  • Nom de marque
    HOLD-ONE
  • Certification
    CE/KEMA/CCC/TUV
  • Quantité de commande min
    500m
  • Prix
    USD 0.86 To 9.99 /m
  • Détails d'emballage
    tambour en bois, taille de tambour : le récipient de 1.8x1.8x1.4m, parce que 20 pi peut charger 4 pa
  • Délai de livraison
    10-15 JOURS
  • Conditions de paiement
    L / C, T / T, Western Union
  • Capacité d'approvisionnement
    100km/days

Conducteur en aluminium plaqué d'en cuivre de veste de PVC, câble en aluminium plaqué de cuivre

Le fil en aluminium plaqué d'en cuivre de conducteur de la veste de PVC CCA, cuivrent le fil en aluminium plaqué



Description de produit



Le fil en aluminium plaqué de cuivre et couvert de technologie manufacturière de soudure, de revêtement de cuivre de haute qualité concentrique sur la surface externe du fil en aluminium de noyau de fil d'acier de tige ou, et de formation d'un lien métallurgique fort entre les atomes entre la couche de cuivre et le noyau, de sorte que deux matériaux différents en métal combinés dans un entier intégral, peut faire car dessinant et recuisant le processus pendant qu'un procédé simple de tréfilage en métal de cuivre et d'aluminium avec la proportion réglable avec le rapport de cuivre de volume de couche demeurait constante relativement constante.

Structure de produit :

Conducteur en aluminium plaqué de cuivre
Isolation de XLPE ou de PVC
Gaine de gaine de PVC ou de polyoléfine



Analyse de caractéristiques du produit :



1, résistivité de C.C : la ligne en aluminium plaquée de cuivre résistivité d'en cuivre de fil grande qu'environ 1,5 fois le câblage cuivre, les valeurs femelles sont identique, cuivre le câblage cuivre en aluminium que plaqué de fil pèse environ 1/2.

2, l'utilisation du conducteur en aluminium plaqué de cuivre peuvent être continués depuis de nombreuses années pour rencontrer le courant dans le fil et la sélection de produit de câble, la conception, l'installation et d'autres habitudes, ont également pressé les terminaux de câble, permettant la soudure.

3, résistance en courant alternatif inférieure :

4, poids léger et coût bas : Comparé aux mêmes spécifications techniques du câble cuivre, économies en aluminium plaquées de cuivre de câble de conducteur de plus de 40%, aluminium plaqué de cuivre/économies composées de câble conducteur d'en cuivre de plus de 20%.

5, bonne soudabilité : le fil en aluminium plaqué de cuivre en raison de sa surface enduite d'une couche de cuivre concentrique, avec le câblage cuivre ainsi lui a la même soudabilité, pour faciliter la production



Classification



On est le signal ou les buts de communication cuivrent le câble en aluminium plaqué, et l'autre est pour l'alimentation d'énergie



Niveau de tension



0.6/1KV3.6/6KV8.7/10KV, 8.7/15KV12/20KV
18/20KV21/35KV26/35KV

Type et données

0.6/1KV à un noyau

Section nominale de conducteur Thicknes nominaux d'isolation (millimètres) Épaisseur de la gaine (millimètre)

Diamètre de câble

(millimètre)

Poids de référence

(kg/km)

Résistance maximum de C.C 20℃ du conducteur (Ω/KM)
1x2.5 0,8 1,8 7,5 63 10,8
1x4 1,0 1,8 8,5 80 6,92
1x6 1,0 1,8 9,0 94 4,35
1x10 1,0 1,8 10,0 126 2,70
1x16 1,0 1,8 11,5 161 1,74
1x25 1,2 1,8 13,5 225 1,10
1x35 1,2 1,8 14,0 277 0,765
1x50 1,4 1,8 16,0 355 0,539
1x70 1,4 1,8 17,5 460 0,386
1x95 1,6 1,8 20,0 603 0,284
1x120 1,6 1,8 21,5 722 0,220
1x150 1,8 1,8 24,0 871 0,173
1x185 2,0 1,8 26,0 1065 0,141
1x240 2,2 2,0 30,0 1364 0,102
1x300 2,4 2,2 32,0 1687 0,0843
