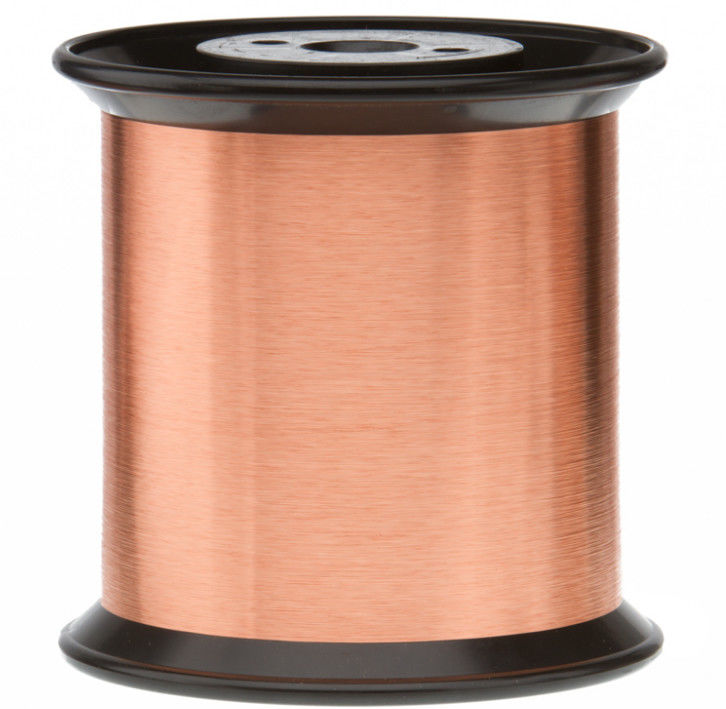

Le fil en aluminium plaqué d'en cuivre de conducteur de la veste de PVC CCA, cuivrent le fil en aluminium plaqué
Analyse de caractéristiques du produit :
1, résistivité de C.C : la ligne en aluminium plaquée de cuivre résistivité d'en cuivre de fil grande qu'environ 1,5 fois le câblage cuivre, les valeurs femelles sont identique, cuivre le câblage cuivre en aluminium que plaqué de fil pèse environ 1/2.
2, l'utilisation du conducteur en aluminium plaqué de cuivre peuvent être continués depuis de nombreuses années pour rencontrer le courant dans le fil et la sélection de produit de câble, la conception, l'installation et d'autres habitudes, ont également pressé les terminaux de câble, permettant la soudure.
3, résistance en courant alternatif inférieure :
4, poids léger et coût bas : Comparé aux mêmes spécifications techniques du câble cuivre, économies en aluminium plaquées de cuivre de câble de conducteur de plus de 40%, aluminium plaqué de cuivre/économies composées de câble conducteur d'en cuivre de plus de 20%.
5, bonne soudabilité : le fil en aluminium plaqué de cuivre en raison de sa surface enduite d'une couche de cuivre concentrique, avec le câblage cuivre ainsi lui a la même soudabilité, pour faciliter la production
Classification
On est le signal ou les buts de communication cuivrent le câble en aluminium plaqué, et l'autre est pour l'alimentation d'énergie
Niveau de tension
0.6/1KV3.6/6KV8.7/10KV, 8.7/15KV12/20KV
18/20KV21/35KV26/35KV
Type et données
0.6/1KV à un noyau
Section nominale de conducteur | Thicknes nominaux d'isolation (millimètres) | Épaisseur de la gaine (millimètre) |
Diamètre de câble (millimètre) |
Poids de référence (kg/km) |
Résistance maximum de C.C 20℃ du conducteur (Ω/KM) |
1x2.5 | 0,8 | 1,8 | 7,5 | 63 | 10,8 |
1x4 | 1,0 | 1,8 | 8,5 | 80 | 6,92 |
1x6 | 1,0 | 1,8 | 9,0 | 94 | 4,35 |
1x10 | 1,0 | 1,8 | 10,0 | 126 | 2,70 |
1x16 | 1,0 | 1,8 | 11,5 | 161 | 1,74 |
1x25 | 1,2 | 1,8 | 13,5 | 225 | 1,10 |
1x35 | 1,2 | 1,8 | 14,0 | 277 | 0,765 |
1x50 | 1,4 | 1,8 | 16,0 | 355 | 0,539 |
1x70 | 1,4 | 1,8 | 17,5 | 460 | 0,386 |
1x95 | 1,6 | 1,8 | 20,0 | 603 | 0,284 |
1x120 | 1,6 | 1,8 | 21,5 | 722 | 0,220 |
1x150 | 1,8 | 1,8 | 24,0 | 871 | 0,173 |
1x185 | 2,0 | 1,8 | 26,0 | 1065 | 0,141 |
1x240 | 2,2 | 2,0 | 30,0 | 1364 | 0,102 |
1x300 | 2,4 | 2,2 | 32,0 | 1687 | 0,0843 |
