| MOQ: | 1000M |
| Prix: | 0.19-10.99USD/M |
| Standard Packaging: | Tambour métallique en bois de tambour |
| Delivery Period: | 15 jours |
| Payment Method: | L / C, T / T |
| Supply Capacity: | 500KM PAR MOIS |

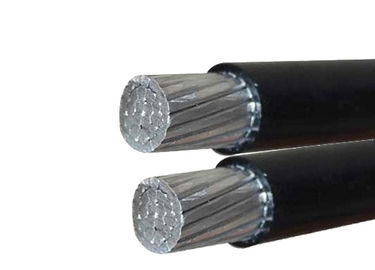

Câble aérien noir de groupe isolé par XLPE pour les lignes aériennes de distribution
Description de produit détaillée
ABC câblent
(Câble d'interface de service)
1. Conduite en aluminium échouée
2. Isolation de PE ou de XLPE
3. ACSR, fil de messager d'AAAC
Application
On le préfère à l'utilisation de la baisse de service (câbles d'ABC) au lieu des conducteurs non isolés
aux réseaux de basse tension. la baisse de service (câbles d'ABC) sont particulièrement employées aux secteurs
là où le coût de réseaux souterrains est élevé et aussi
pour l'électrification des zones rurales aimez les villages.
Tension
Tension évaluée U0/U = 0,6 /1 kilovolt
VCA de tension d'essai 5 kilovolts
Données techniques
Température de fonctionnement maximum 90 degrés
La température maximum de court-circuit 250 degrés. La baisse de service (câbles d'ABC) sont particulièrement employées aux secteurs où le coût de réseaux souterrains est élevé et également pour l'électrification des zones rurales comme des villages.
Charaters techniques d'ABC basés sur ASTM standard ANSI/ICEA S-76-474 et NFC 33-209
Programme des conditions particulières techniques
| Conducteur de phase | |||||||||
| Section transversale nominale | millimètre de ² | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| Nombre de noyaux | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Nombre minimal de fils | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| Épaisseur nominale d'isolation | millimètre | 1,2 | 1,2 | 1,4 | 1,4 | 1,6 | 1,6 | 1,8 | 2,0 |
| Diamètre de noyau isolé | millimètre | 8,5 | 9,5 | 11,2 | 13,0 | 15,1 | 16,6 | 18,4 | 20,6 |
| Résistance maximale de C.C à 20℃ | ohm/km | 1,20 | 0,868 | 0,641 | 0,443 | 0,320 | 0,253 | 0,206 | 0,164 |
| Estimation actuelle au vent immobile, ambiant | A | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| temperature=30℃ | |||||||||
| Conducteur temperature=75℃ | |||||||||
| Conducteur de messager | |||||||||
| Section transversale nominale | millimètre de ² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Nombre minimal de fils | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Épaisseur nominale d'isolation | millimètre | 1,2 | 1,2 | 1,2 | 1,4 | 1,4 | 1,4 | 1,6 | 1,6 |
| Diamètre de noyau isolé | millimètre | 8,5 | 8,5 | 9,5 | 11,2 | 13,1 | 13,1 | 15,1 | 16,6 |
| Résistance maximale de C.C à 20℃ | ohm/km | 1,312 | 1,312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
| Calculé cassant la charge | kN | 6,4 | 6,4 | 8,9 | 12,1 | 18,0 | 18,0 | 24,2 | 30,8 |
| Conducteur d'éclairage routier | |||||||||
| Section transversale nominale | millimètre de ² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Nombre minimal de fils | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Épaisseur nominale d'isolation | millimètre | 1,2 | 1,2 | 1,2 | 1,4 | 1,4 | 1,4 | 1,6 | 1,6 |
| Diamètre de noyau isolé | millimètre | 8,5 | 8,5 | 9,5 | 11,2 | 13,1 | 13,1 | 15,1 | 16,6 |
| Résistance maximale de C.C à 20℃ | ohm/km | 1,312 | 1,312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
| Câble terminé | |||||||||
| Diamètre approximativement global | millimètre | 23,2 | 25,6 | 30,0 | 34,9 | 40,6 | 44,1 | 49,2 | 54,9 |
| Approximativement poids de câble | kg/km | 470 | 560 | 740 | 980 | 1330 | 1580 | 1940 | 2410 |
| Longueur d'emballage | m/drum | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
|
|
