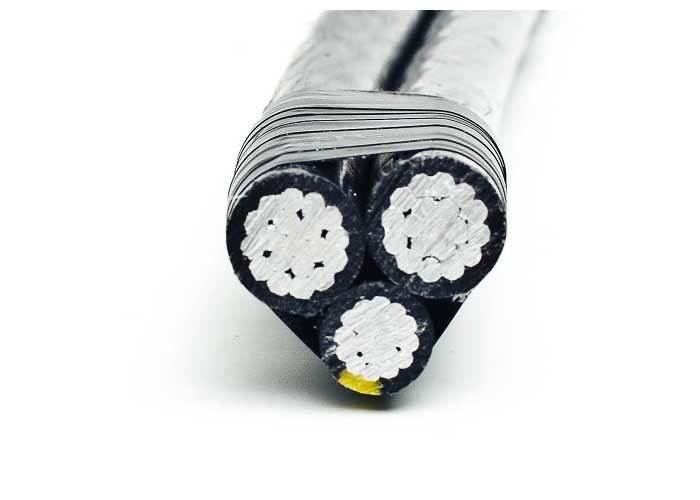

la ligne aérienne ABC triple de la basse tension 0.6/1KV câblent ASTM B231
1. Application
Le câble aérien de paquet (câble d'ABC) est un concept très innovateur pour la distribution d'énergie aérienne par rapport au système de distribution aérien de conducteur nu conventionnel.
Il fournit de plus haut niveau de la sécurité et la fiabilité, les pertes de puissance faible et l'économie finale de système en réduisant l'installation, l'entretien et le coût effectif.
Des câbles aériens de paquet du Calédonien BT sont conçus pour assurer le service aérien de 600/1000 volt pour le service provisoire aux chantiers de construction, comme baisse de service (poteau de puissance à l'entrée de service), en tant qu'un câble secondaire (poteau au poteau) ou éclairage routier.
Ce câble aérien fournit le CRNA renforcé d'isolation. Le CEI 61140 et accomplissent donc le CRNA de la classe II. Le CEI 61140. Il n'est pas ignifuge. Mais ceci a pu être si changement demandé à un câble ignifuge.
De base conception à le BS 7870/TNB spécification) (du CEI 60502/HD 626 S1/normes de NFC 33-209/AS/NZS 3560-1
| Conducteur | Conducteur en aluminium, rond échoué comprimé (RM). |
| Isolation | Composé de XPLE, UV-résistant. |
| Identification de noyau | 1, 2 resp. 3 a soulevé les nervures longitudinales sur la surface des noyaux. La surface du noyau neutre devrait avoir au moins 12 nervures pour des sections transversales jusqu'à 50 mm^2 et un minimum de 16 nervures pour des noyaux au-dessus de 50 mm^2. dans le cas de cinq paquets de noyau la surface du noyau protecteur devraient être lisses. |
| Tension évaluée | 0.6/1kV |
| Examinez la tension | 4 Veff kilovolt |
| La température de pose minimum | -20°C |
| Température de fonctionnement | -40°C~ +90°C |
| La température maximum de court-circuit | 250°C |
| La température maximum de conducteur | 80°C |
| Rayon de cintrage minimum | 18×OD |
5. Paramètres de construction
| Nombre de section transversale nominale des noyaux X | Diamètre d'Overal | Poids | Résistance maximum de conducteur | Charge de rupture minimum | Estimation actuelle |
|---|---|---|---|---|---|
| No.×mm^2 | millimètre | Kg/Km | Ω/Km | KN | A |
| RM 2x10 | 12,8 | 93 | 3,080 | 1,5 | 38 |
| RM 4x10 | 15,4 | 183 | 3,080 | 1,5 | 38 |
| RM 2x16 | 14,8 | 129 | 1,910 | 2,3 | 72 |
| 2x16 RN + 2x1.5 AU SUJET DE | 14,8 | 176 | 1.910/12.100 | 2,3 | 72 |
| RM 4x16 | 17,8 | 257 | 1,910 | 2,3 | 72 |
| 4x16 RN + 2x1.5 AU SUJET DE | 17,8 | 304 | 1.910/12.100 | 2,3 | 72 |
| RM 2x25 | 18,0 | 202 | 1,200 | 3,8 | 107 |
| RM 2x25 + 2x1.5 AU SUJET DE | 18,0 | 249 | 1.200/12.100 | 3,8 | 107 |
| RM 4x25 | 21,7 | 404 | 1,200 | 3,8 | 107 |
| RM 4x25 + 2x1.5 AU SUJET DE | 21,7 | 451 | 1.200/12.100 | 3,8 | 107 |
| RM 2x35 | 20,8 | 269 | 0,868 | 5,2 | 132 |
| RM 2x35 + 2x1.5 AU SUJET DE | 20,8 | 316 | 0.868/12.100 | 5,2 | 132 |
| RM 4x35 | 25,1 | 539 | 0,868 | 5,2 | 132 |
| RM 4x35 + 2x1.5 AU SUJET DE | 25,1 | 586 | 0.868/12.100 | 5,2 | 132 |
| RM 2x50 | 23,4 | 352 | 0,641 | 7,6 | 165 |
| RM 2x50 + 2x1.5 AU SUJET DE | 23,4 | 399 | 0.641/12.100 | 7,6 | 165 |
| RM 1x54.6 + RM 3x25 | 21,7 | 507 | 0.630/1.200 | 3,8 | 107 |
| RM 1x54.6 + RM 3x25 + RM 1x16 | 24,3 | 573 | 0.630/1.200/1.910 | 3.8/2.3 | 107/72 |
| RM 1x54.6 + RM 3x25 + RM 2x16 | 29,7 | 639 | 0.630/1.200/1.910 | 3.8/2.3 | 107/72 |
| RM 1x54.6 + RM 3x25 + RM 3x16 | 31,1 | 705 | 0.630/1.200/1.910 | 3.8/2.3 | 107/72 |
| RM 1x54.6 + RM 3x35 | 25,1 | 615 | 0.630/0.868 | 5,2 | 132 |
| RM 1x54.6 + RM 3x35 + RM 1x16 | 28,1 | 680 | 0.630/0.868/1.910 | 5.2/2.3 | 132/72 |
| RM 1x54.6 + RM 3x35 + RM 2x16 | 34,3 | 748 | 0.630/0.868/1.910 | 5.2/2.3 | 132/72 |
| RM 1x54.6 + RM 3x35 + RM 3x16 | 35,9 | 814 | 0.630/0.868/1.910 | 5.2/2.3 | 132/72 |
| RM 1x54.6 + RM 3x35 + RM 1x25 | 28,1 | 714 | 0.630/0.868/1.200 | 5.2/3.8 | 132/107 |
| RM 1x54.6 + RM 3x50 | 28,2 | 741 | 0.630/0.641 | 7,6 | 165 |
| RM 1x54.6 + RM 3x50 + RM 1x16 | 31,6 | 806 | 0.630/0.641/1.910 | 7.6/2.3 | 165/72 |
| RM 1x54.6 + RM 3x50 + RM 2x16 | 38,6 | 875 | 0.630/0.641/1.910 | 7.6/2.3 | 165/72 |
| RM 1x54.6 + RM 3x50 + RM 3x16 | 40,4 | 940 | 0.630/0.641/1.910 | 7.6/2.3 | 165/72 |
| RM 1x54.6 + RM 3x50 + RM 1x25 | 31,6 | 841 | 0.630/0.641/1.200 | 7.6/3.8 | 165/107 |
| RM 1x54.6 + RM 3x70 | 33,0 | 950 | 0.630/0.443 | 10,2 | 205 |
| RM 1x54.6 + RM 3x70 + RM 1x16 | 37,0 | 1014 | 0.630/0.443/1.910 | 10.2/2.3 | 205/72 |
| RM 1x54.6 + RM 3x70 + RM 2x16 | 45,2 | 1083 | 0.630/0.443/1.910 | 10.2/2.3 | 205/72 |
| RM 1x54.6 + RM 3x70 + RM 3x16 | 47,3 | 1148 | 0.630/0.443/1.910 | 10.2/2.3 | 205/72 |
| RM 1x54.6 + RM 3x70 + RM 1x25 | 37,0 | 1048 | 0.630/0.443/1.200 | 10.2/3.8 | 205/107 |
| RM 1x54.6 + RM 3x70 + RM 2x25 | 45,2 | 1150 | 0.630/0.443/1.200 | 10.2/3.8 | 205/107 |
| RM 1x54.6 + RM 3x70 + RM 3x25 | 47,3 | 1250 | 0.630/0.443/1.200 | 10.2/3.8 | 205/107 |
| RM 1x54.6 + RM 3x95 | 37,4 | 1176 | 0.630/0.320 | 13,5 | 240 |
| RM 1x54.6 + RM 3x95 + RM 1x16 | 41,9 | 1243 | 0.630/0.320/1.910 | 13.5/2.3 | 240/72 |
D'autres sections transversales peuvent être offertes sur demande.
